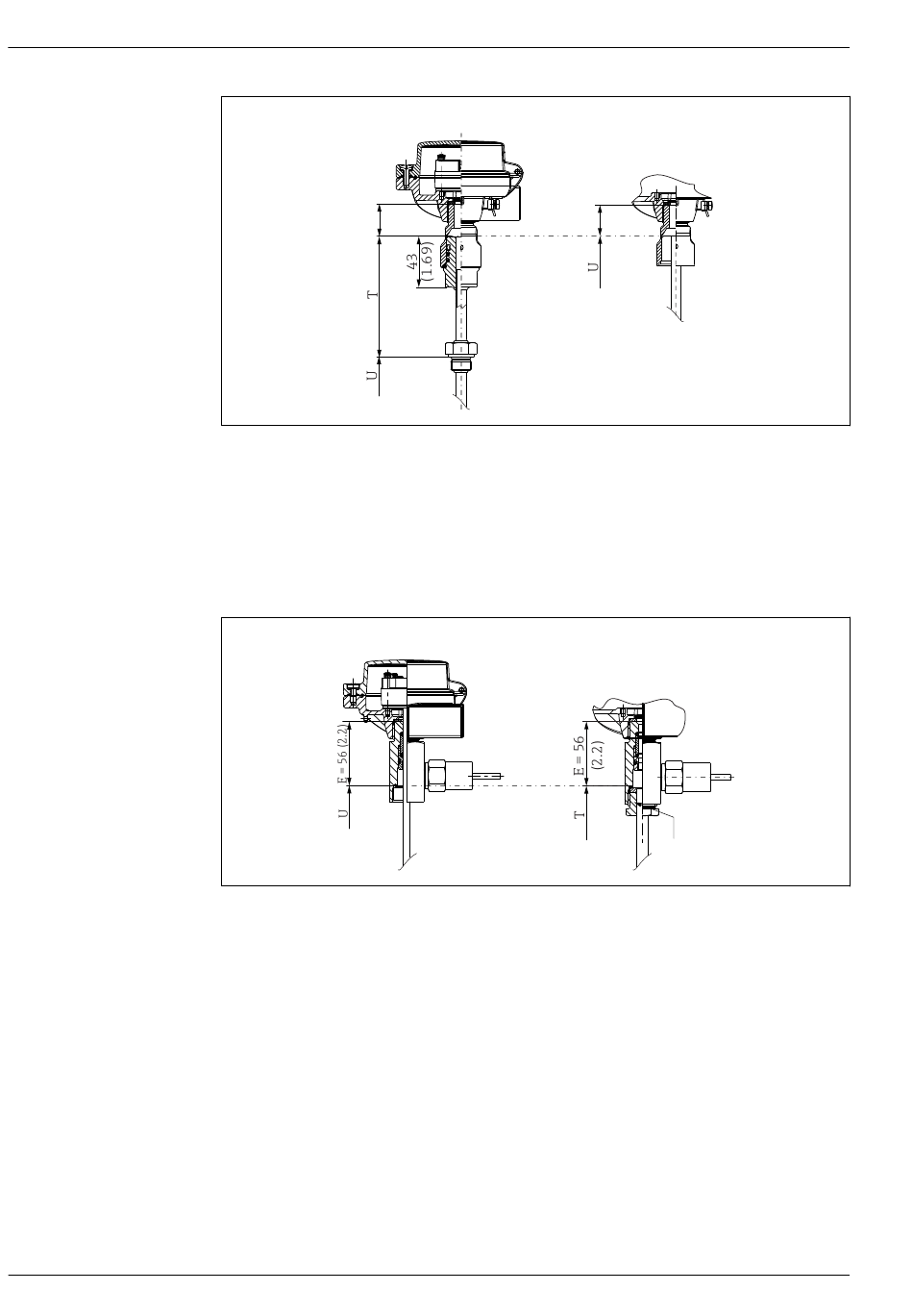

1 Durchgehendes Schutzrohr + iTHERM QuickNeck, teilbar
2 iTHERM QuickNeck - obere Hälfte - zum Einbau in ein bestehendes Schutzrohr mit iTHERM QuickNeck
Abnehmbares Halsrohr als 'zweite Prozessbarriere'
Das abnehmbare Halsrohr kann als zweite Prozessbarriere ausgeführt werden. Die Anschlüsse sind
zum Kopf als M24x1,5 Außen- und zum Schutzrohr als M24x1,5 Innengewinde ausgeführt, um eine
Nachrüstbarkeit mit Standard-Thermometern zu ermöglichen. Die Länge des abnehmbaren Halsroh-
res ist hier durch das Design vorgegeben.
1 Halsrohr mit zweiter Prozessbarriere ohne Schutzrohr
2 Halsrohr mit zweiter Prozessbarriere mit Schutzrohr
Abnehmbares Halsrohr als Nippel-Verbindung
• Das abnehmbare Halsrohr kann als Nippel-Verbindung ausgeführt werden. Die Verbindung ist
hierbei immer ein NPT ½"-Gewinde. Der Nippel direkt am Anschlusskopf ist hierbei Teil des Mes-
seinsatzes TS211. Die Länge des Nippels ist nicht variabel, sie beträgt 35 mm (1,38 in) als Stan-
dardausführung und 47 mm (1,85 in) als Lamination-Nippel Ausführung für Ex d Anwendungen.
• Für die Nippel-Union Verbindung besteht zum Schutzrohr ein NPT ½"-Innengewinde. Der Nippel
direkt am Anschlusskopf ist hierbei Teil des Messeinsatzes TS211. Die Gesamtlänge ist nicht vari-
abel. Sie beträgt 93 mm (3,66 in) als Standardausführung und 105 mm (4,13 in) als Lamination-
Nippel Ausführung für Ex d Anwendungen.
• Bei der Nippel-Union-Nippel Verbindung ist der Nippel direkt am Anschlusskopf Teil des Messein-
satzes TS211. Die Gesamtlänge ist nicht variabel. Sie beträgt 142 mm (5,6 in) als Standardausfüh-
rung und 154 mm (6,06 in) als Ausführung für Ex d Anwendungen. Bei dieser Verbindung ist die
Länge des zweiten Nippels auf Wunsch konfigurierbar.
1
1
iTHERM ModuLine TM131
2
E = 28
(1.10)
2
M24x1.5
