iTHERM ModuLine TM131
Typ
Feldbusstecker (M12x1 PA, 7/8" PA,
FF)
Feldbusstecker (M12, 8-polig)

Halsrohr

4) Außer es ist ausdrücklich ein M20x1,5 Gewinde ausgewählt
Endress+Hauser
Passend für
Schutzart
Kabeleinführung
NPT ½", M20x1,5 IP67, NEMA Type
6
M20x1,5
IP67
Für explosionsgeschützte Thermometer werden keine Kabelverschraubungen montiert.
Das Halsrohr ist das Bauteil zwischen Prozessanschluss und Anschlusskopf. Es kann aus zwei Teilen,
einem fest mit dem Schutzrohr verbundenen Schutzrohrschaft und einem abnehmbaren Halsrohr
bestehen. Die Bezeichnung der Länge des abnehmbaren Halsrohrs ist E.
Unterschiedliche Ausprägungen des abnehmbaren Halsrohrs sind möglich.
Abnehmbares Halsrohr nach DIN 43772
Das abnehmbare Halsrohr nach DIN hat beidseitig eine Gewindeverbindung. Ist das Thermometer
mit Schutzrohr ausgelegt, ist die standardmäßige Verbindung ein G½"-Gewinde
meter ohne Schutzrohr ausgelegt, zum Einbau in ein separates Schutzrohr, ist das Gewinde zum
Schutzrohranschluss wählbar (Merkmal 50: Prozess-/Schutzrohranschluss)

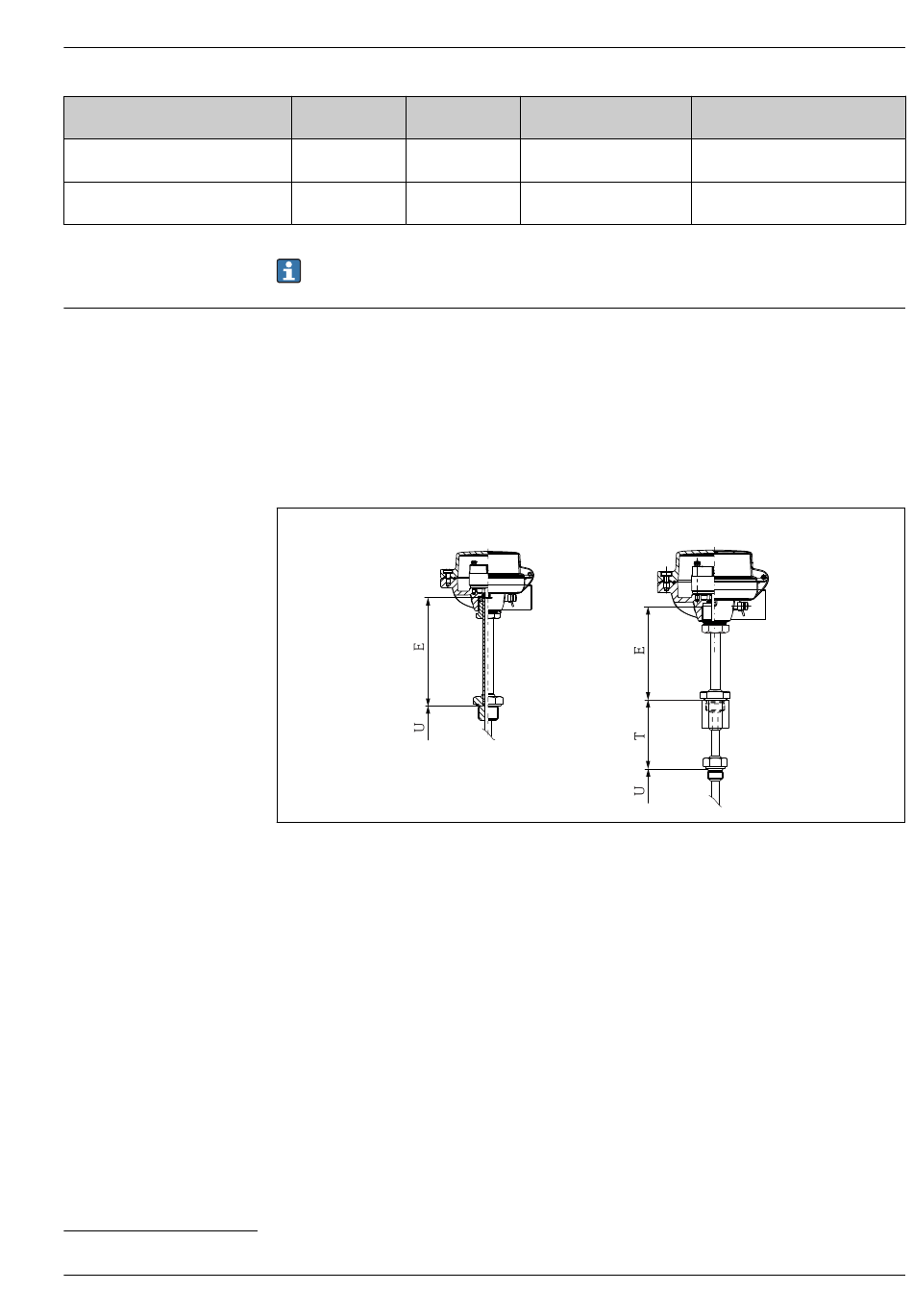

1 Abnehmbares Halsrohr - Thermometer ohne Schutzrohr
2 Abnehmbares Halsrohr - Thermometer mit Schutzrohr
Abnehmbares Halsrohr als obere Hälfte des QuickNeck
Bei einem QuickNeck stellt der obere Teil das abnehmbare Halsrohr und der untere Teil den Schutz-
rohrschaft dar. Wird das Thermometer ohne Schutzrohr ausgeführt, ist die Option QuickNeck (obere
Hälfte) auszuwählen (Merkmal 50: Prozess-/Schutzrohranschluss, Option G1). Die Länge des
abnehmbaren Halsrohrs ist hier durch das Design vorgegeben.
Temperaturbereich
–40 ... +105 °C
(–40 ... +221 °F)
–30 ... +90 °C
(–22 ... +194 °F)
1
Geeigneter Kabeldurchmesser
-
-
4)
. Ist das Thermo-
2
A0038446
59
