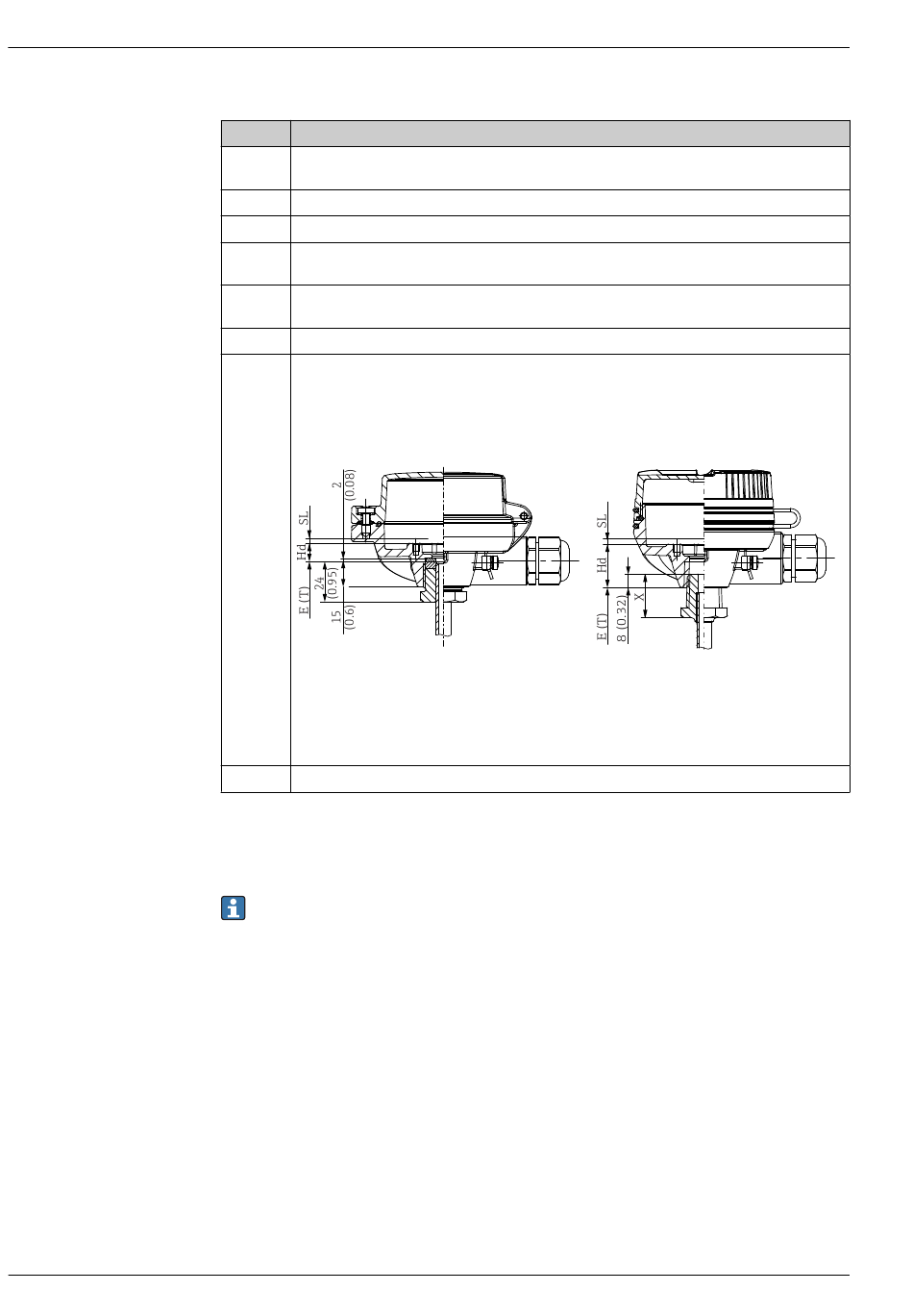

Variable Abmessungen:
Position Beschreibung
E Halsrohrlänge, variabel je nach Konfiguration oder vordefiniert für die Ausführung mit iTHERM
QuickNeck
IL Einstecklänge Messeinsatz
L Schutzrohrlänge (U+T)
B Bodendicke Schutzrohr: vordefiniert, abhängig von der Schutzrohrversion (siehe auch in den jewei-
ligen Tabellenangaben)
T Länge Schutzrohrschaft: variabel bzw. vordefiniert, abhängig von der Schutzrohrausführung (siehe
auch in den jeweiligen Tabellenangaben)
U Eintauchlänge: variabel, je nach Konfiguration
Hd, SL Variable zur Berechnung der Einstecklänge Messeinsatz, abhängig von den unterschiedlichen Ein-
schraublängen im Anschlusskopfgewinde M24x1,5 oder NPT ½", siehe Längenberechnung Mess-
einsatz (IL).
 20 Unterschiedliche Einschraublängen im Anschlusskopfgewinde für M24x1,5 und NPT ½"
1 Metrisches Gewinde M24x1,5
2 Konisches Gewinde NPT ½"
Hd Abstand im Anschlusskopf
SL Federweg
ØID Schutzrohrdurchmesser, siehe nachfolgende Tabelle
Thermometer zum Einbau in ein separates Schutzrohr
Das Thermometer wird ohne Schutzrohr geliefert, ist jedoch für den Einsatz mit Schutzrohr ausge-
legt.
Diese Ausführung kann nicht zum direkten Eintauchen in das Prozessmedium verwendet wer-
den!
1
M24x1.5
iTHERM ModuLine TM131
2
NPT ½"
A0039122
