VORSICHT! Beschädigungsgefahr
Nur in der obersten Position lässt sich der Lenker ein-
schlagen und wieder zurückdrehen. Gewaltsames
Drehen am Lenker, wenn dieser sich nicht in der höchs-
ten Position befindet, kann zu einem Verbiegen und
Brechen des Vorbauadapters führen.
→
Gehen Sie beim Ein- und Ausdrehen des Lenkers vor wie
beschrieben. Wenden Sie keine Gewalt an.
WARNUNG! Sturz- und Verletzungsgefahr
Der Vorbauadapter darf zum Fahren niemals über die
Makierung der maximalen Auszugslänge herausgezogen
werden.
LENKER 90° EINDREHEN
1
Öffnen Sie den Schnellspanner am Vorbauadapter.
2
Ziehen Sie den Lenker bis zum Anschlag nach oben und
drehen ihn in dieser höchsten Position seitlich ein
(Abb. 28).
3
Führen Sie den eingedrehten Lenker wieder nach unten.
4
Schließen Sie den Schnellspanner wieder.
LENKER ZURÜCK IN FAHRPOSITION DREHEN
1
Öffnen Sie den Schnellspanner am Vorbauadapter.
2
Ziehen Sie den Lenker bis zum Anschlag nach oben und
drehen ihn wieder aus (Abb. 28).
3
Bringen Sie den Lenker wieder auf die gewünschte Höhe.
4
Schließen Sie den Schnellspanner wieder sicher und fest.
71
72

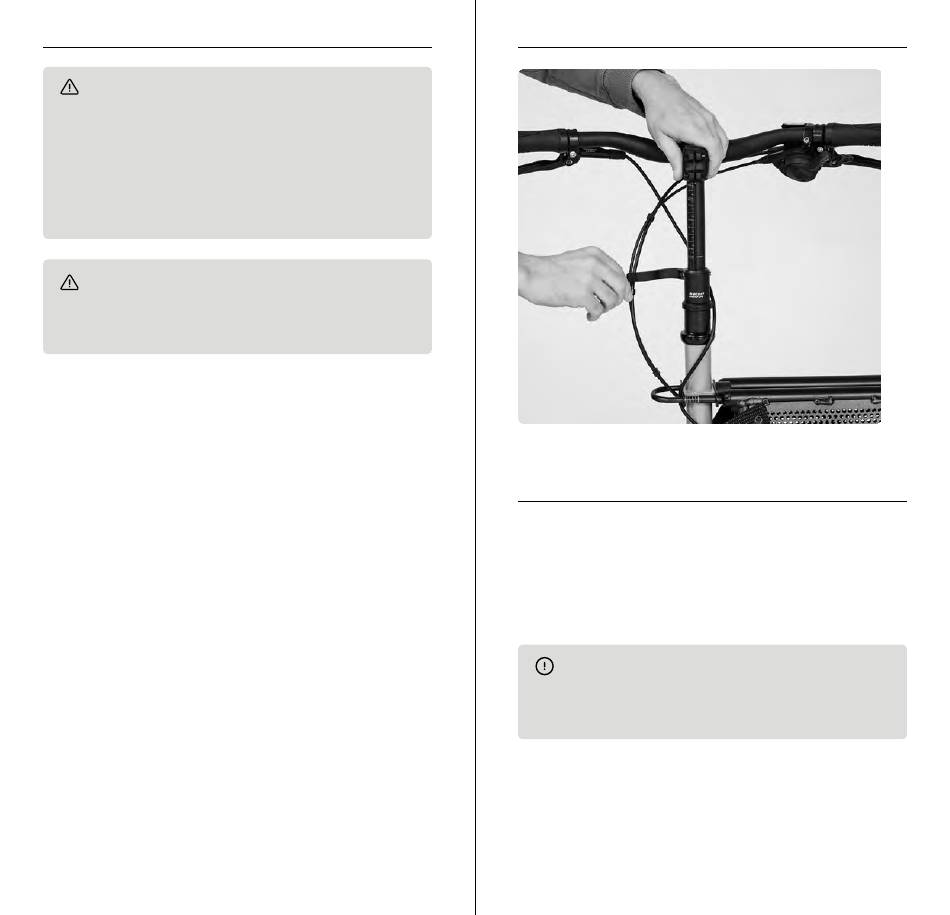

ABB.28
Lagerspiel des Lenkrohrs einstellen
1
Stellen Sie sicher, dass der Schnellspanner angezogen ist
und die darunter liegende Schraube mit den angegebenen
10 Nm angezogen ist.
2
Ziehen Sie den unteren Klemmring mit 3 Nm fest.
Weitere Informationen hierzu finden Sie in der Anleitung
des Komponentenherstellers. Diese finden Sie auf
unserem Download-Portal (siehe Kapitel 1.1.1 „Download-
Portal").
