03 VOR GEBRAUCH
Pedale montieren
VORSICHT! Beschädigungsgefahr
Ein gelockertes oder verkantet eingeschraubtes Pedal
kann das Gewinde beschädigen.
→
Achten Sie darauf, das Pedal beim Einschrauben nicht zu
verkanten.
→
Prüfen Sie den festen Sitz der Pedale nach 100 km Fahrt.
Auf den Achsen der Pedale befindet sich eine Markierung
für die Seitenzuordnung: „R" steht für Rechts, „L" für
Links (Abb. 13). Beachten Sie, dass das linke Pedal ein
Linksgewinde hat und gegen den Uhrzeigersinn in die
Kurbel eingedreht werden muss.
1
Fetten Sie das Pedalgewinde mit handelsüblichem
Montage fett ein. Auf dem Pedal finden Sie eine Rechts-
und Links-Markierung
2
Schrauben Sie das Pedal mit Markierung L in den linken
Kurbelarm von Hand ein.
3
Ziehen Sie die Pedale mit dem Schlüssel fest. Für Pedale
mit Außensechkantmuttern verwenden Sie einen 15er
Maulschlüssel.
Für Pedale mit Innensechskantschraube verwenden Sie
einen 6er Innensechskantschlüssel (Abb. 14).
Die entsprechenden Drehmomente finden Sie in
Kapitel 5.5 „Empfohlene Schraubendrehmomente".
41
42
3.2.2

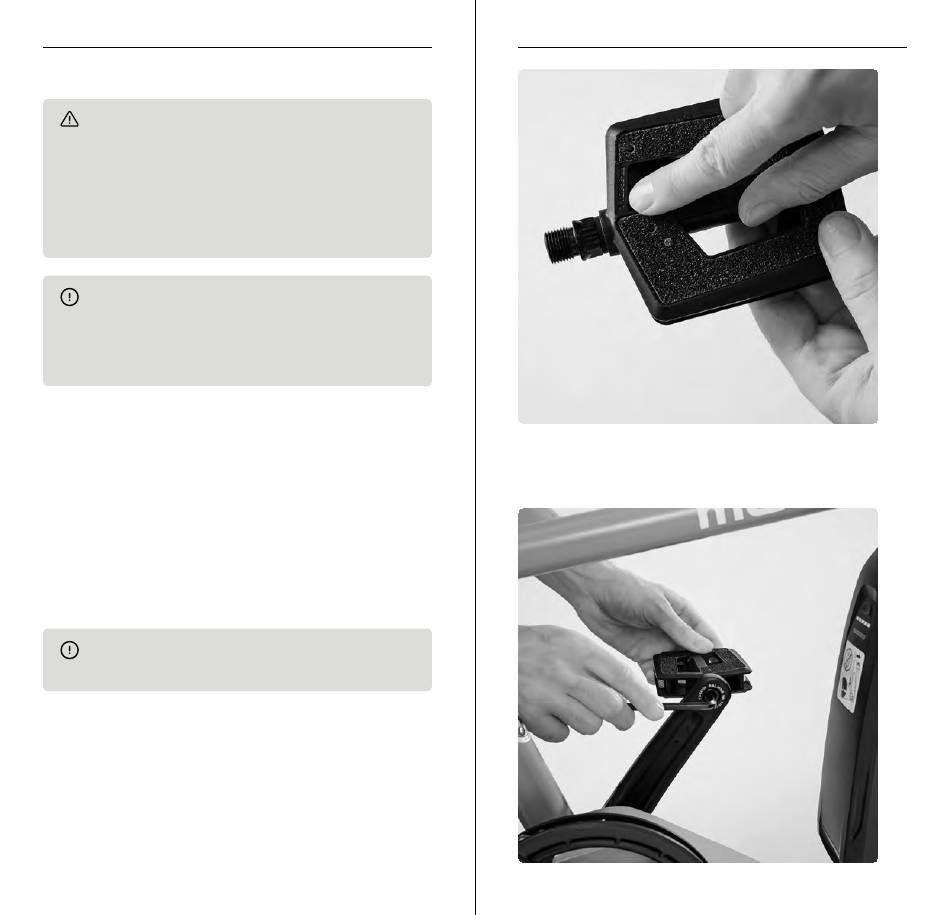

ABB.13
ABB.14
