Ziehen Sie die Kontermutter mit einem 6er Inbus und
einem 13er Maulschlüssel so fest, dass sich der Lenker
noch angenehm drehen lässt (Abb. 11).
3
Um die Kontermutter in der richtigen Einstellung zu
fixieren, schrauben Sie die selbstsichernde Mutter bis zur
Kontermutter auf die Schraube.
Halten Sie die Kontermutter mit einem flachen Maulschlüs-
sel und ziehen Sie die selbstsichernde Mutter mit
einem zweiten Maulschlüssel sehr fest auf die Kontermut-
ter (Abb. 12).

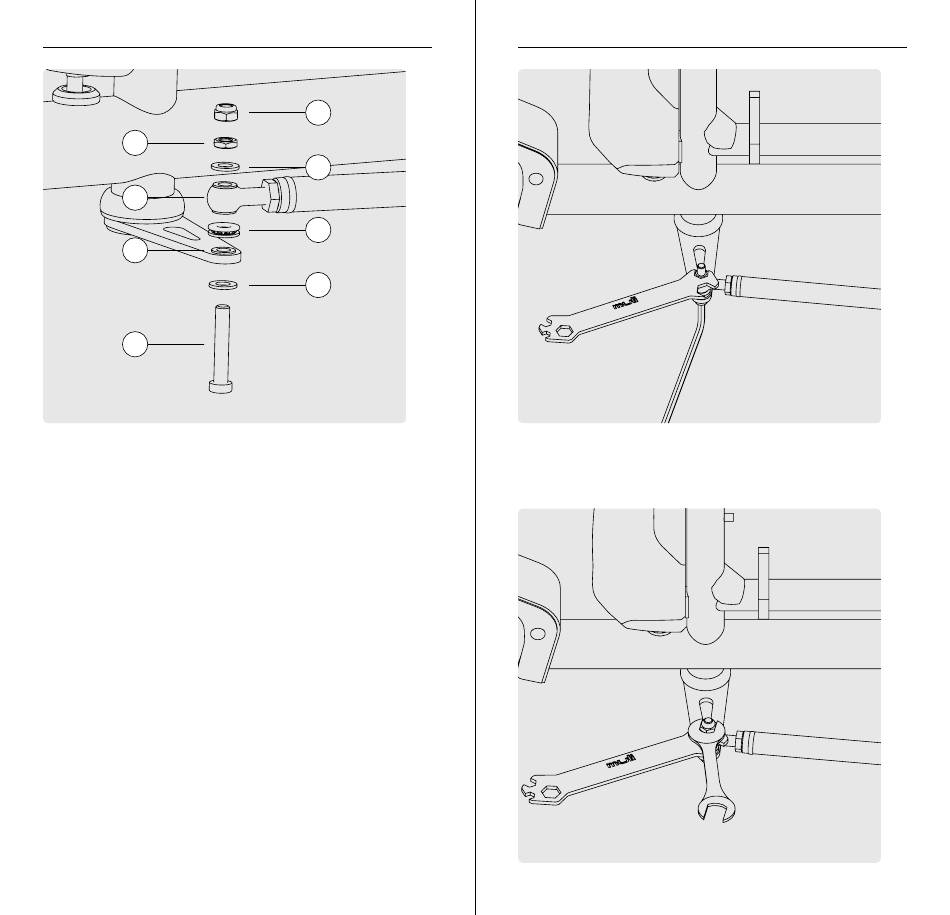

39
1
3
5
7
1
Selbstsichernde Mutter M8
2
Kontermutter M8
3
Unterlegscheibe
4
Augenschraube mit 2x
eingepressten Gleit buchsen
5
Axialkugellager
6
Ausleger mit 1x
eingepresseter Gleitbuchse
7
Unterlegscheibe
8
Schraube M8
40
ABB.11
ABB.12
