Akku und Bedieneinheit
Motor st
Beachten Sie unbedingt die Sicherheitshinweise zu den
Komponenten des Antriebs, insbesondere zur Hand-
habung von Akku und Ladegerät, in Kapitel 1.3 „Sicher-
heits hinweise".
Am Motor st sind der Shimano Mittelmotor der E6100 Serie mit dem
Display der E7000 Serie verbaut. Der Lithium-Ionen Akku hat eine
Leistung von 504Wh.
Für detailierte Herstellerinformationen zu den Systemen
sind die Anleitungen beider Serien zu beachten.
Diese finden Sie auf unserem Download-Portal (siehe
Kapitel 1.1.1 „Download-Portal").
Akku einsetzen
1
Setzen Sie den Akku auf die untere Halterung auf (Abb. 15).
2
Schwenken Sie den Akku nach rechts in die obere
Halterung, sodass der Akku mit einem „Klick" einrastet
(Abb. 16).
Akku entnehmen
1
Schalten Sie den Akku aus.
2
Stecken Sie den Schlüssel in den Schließzylinder am Akku.
3
Drehen Sie den Schlüssel, bis Sie Widerstand spüren.
4
Schieben Sie den Akku an der Oberseite nach links aus der
Halterung und entnehmen Sie den Akku seitlich.
51
52
4.1

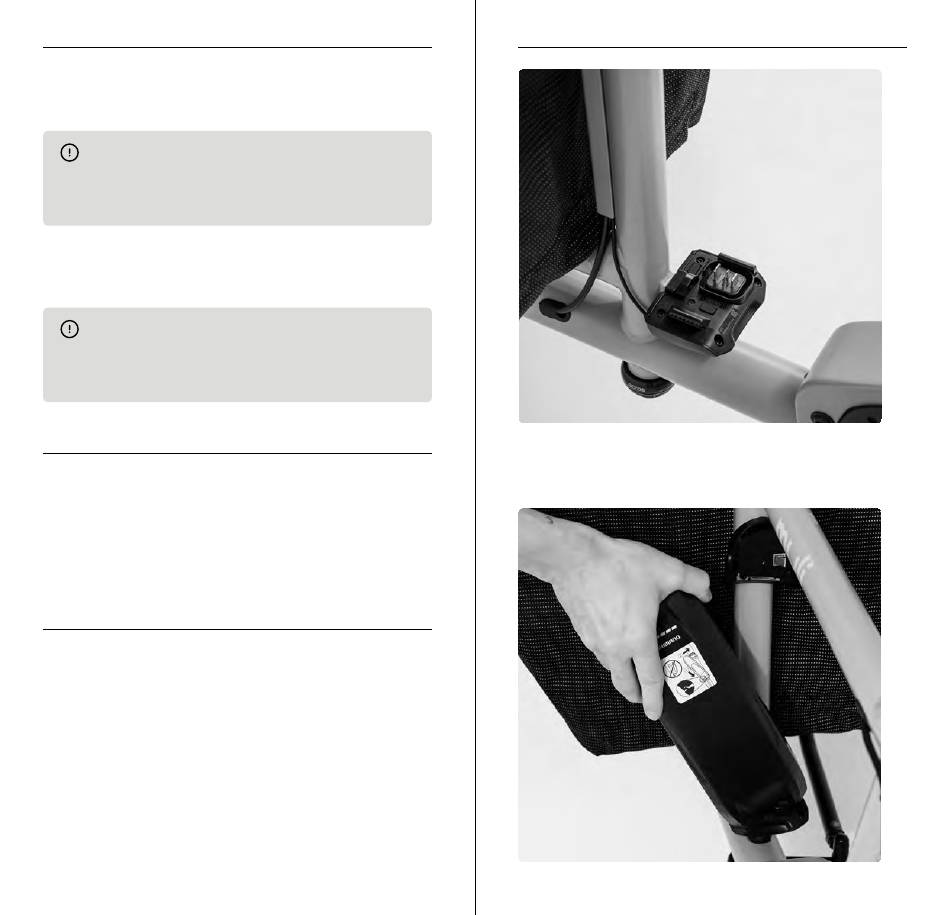

ABB.15
4.1.1
4.1.2
ABB.16
