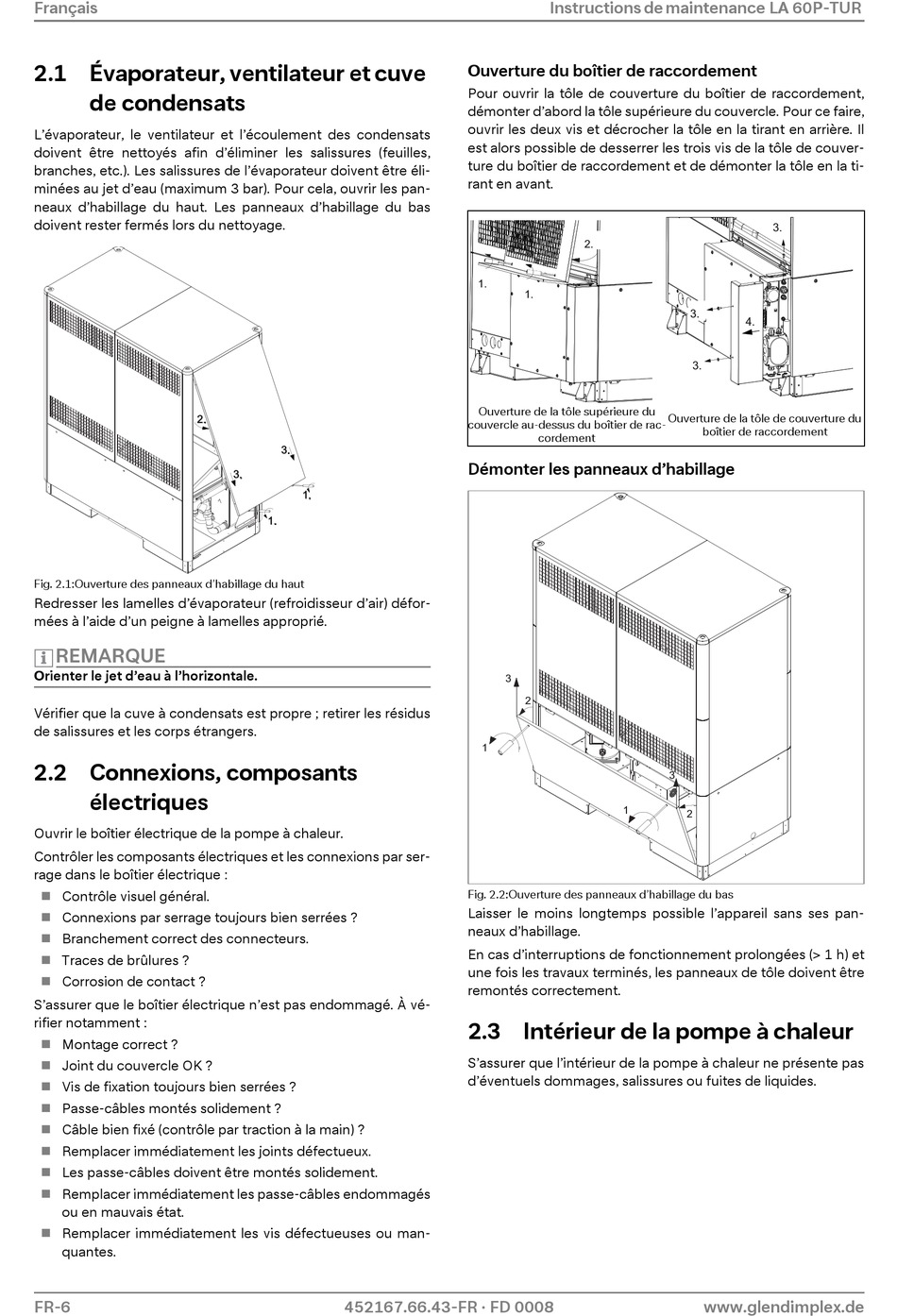

Français
2.1 Évaporateur, ventilateur et cuve
de condensats
L'évaporateur, le ventilateur et l'écoulement des condensats
doivent être nettoyés afin d'éliminer les salissures (feuilles,
branches, etc.). Les salissures de l'évaporateur doivent être éli-
minées au jet d'eau (maximum 3 bar). Pour cela, ouvrir les pan-
neaux d'habillage du haut. Les panneaux d'habillage du bas
doivent rester fermés lors du nettoyage.
2.
Fig. 2.1:Ouverture des panneaux d'habillage du haut
Redresser les lamelles d'évaporateur (refroidisseur d'air) défor-
mées à l'aide d'un peigne à lamelles approprié.
REMARQUE
Orienter le jet d'eau à l'horizontale.
Vérifier que la cuve à condensats est propre ; retirer les résidus
de salissures et les corps étrangers.
2.2 Connexions, composants
électriques
Ouvrir le boîtier électrique de la pompe à chaleur.
Contrôler les composants électriques et les connexions par ser-
rage dans le boîtier électrique :
 Contrôle visuel général.
Connexions par serrage toujours bien serrées ?

Branchement correct des connecteurs.

Traces de brûlures ?

Corrosion de contact ?

S'assurer que le boîtier électrique n'est pas endommagé. À vé-
rifier notamment :
Montage correct ?

 Joint du couvercle OK ?
Vis de fixation toujours bien serrées ?

 Passe-câbles montés solidement ?
Câble bien fixé (contrôle par traction à la main) ?

 Remplacer immédiatement les joints défectueux.
Les passe-câbles doivent être montés solidement.

Remplacer immédiatement les passe-câbles endommagés

ou en mauvais état.
 Remplacer immédiatement les vis défectueuses ou man-
quantes.
FR-6
3.
3.
1.
1.
452167.66.43-FR · FD 0008
Instructions de maintenance LA 60P-TUR
Ouverture du boîtier de raccordement
Pour ouvrir la tôle de couverture du boîtier de raccordement,
démonter d'abord la tôle supérieure du couvercle. Pour ce faire,
ouvrir les deux vis et décrocher la tôle en la tirant en arrière. Il
est alors possible de desserrer les trois vis de la tôle de couver-
ture du boîtier de raccordement et de démonter la tôle en la ti-
rant en avant.
2.
1.
1.
Ouverture de la tôle supérieure du
couvercle au-dessus du boîtier de rac-
cordement
Démonter les panneaux d'habillage
3
2
1
1
Fig. 2.2:Ouverture des panneaux d'habillage du bas
Laisser le moins longtemps possible l'appareil sans ses pan-
neaux d'habillage.
En cas d'interruptions de fonctionnement prolongées (> 1 h) et
une fois les travaux terminés, les panneaux de tôle doivent être
remontés correctement.
2.3 Intérieur de la pompe à chaleur
S'assurer que l'intérieur de la pompe à chaleur ne présente pas
d'éventuels dommages, salissures ou fuites de liquides.
3.
3.
4.
3.
Ouverture de la tôle de couverture du
boîtier de raccordement
3
2
