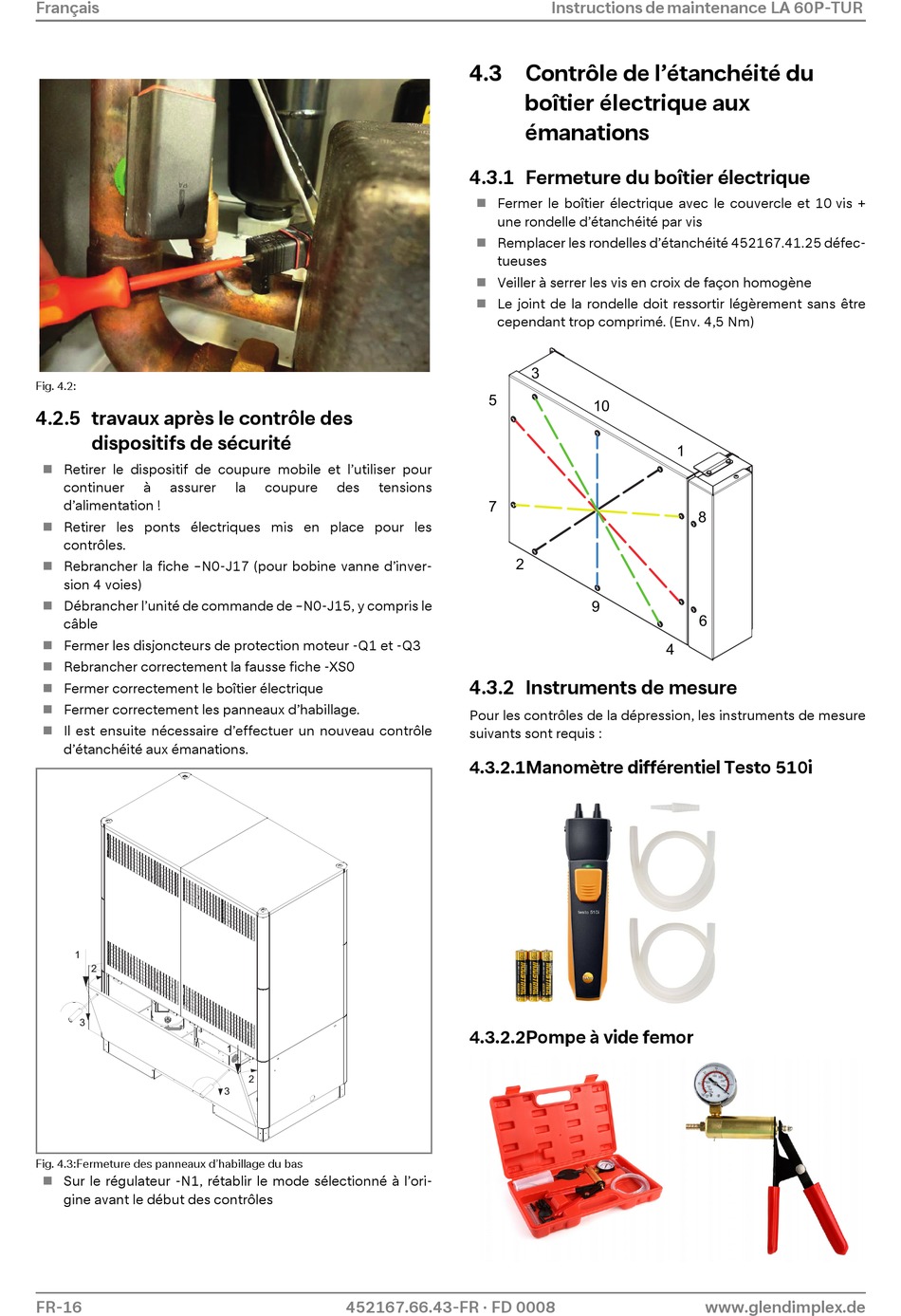

Contrôle De L'étanchéité Du Boîtier Électrique Aux Émanations - Dimplex LA 60P-TUR Wartungsanleitung

Français
Fig. 4.2:
4.2.5 travaux après le contrôle des
dispositifs de sécurité
 Retirer le dispositif de coupure mobile et l'utiliser pour
continuer à assurer
d'alimentation !
Retirer les ponts électriques mis en place pour les

contrôles.
Rebrancher la fiche –N0-J17 (pour bobine vanne d'inver-

sion 4 voies)
 Débrancher l'unité de commande de –N0-J15, y compris le
câble
Fermer les disjoncteurs de protection moteur -Q1 et -Q3

Rebrancher correctement la fausse fiche -XS0

 Fermer correctement le boîtier électrique
Fermer correctement les panneaux d'habillage.

 Il est ensuite nécessaire d'effectuer un nouveau contrôle
d'étanchéité aux émanations.
1
2
3
Fig. 4.3:Fermeture des panneaux d'habillage du bas
Sur le régulateur -N1, rétablir le mode sélectionné à l'ori-

gine avant le début des contrôles
FR-16
la coupure des tensions
1
2
3
452167.66.43-FR · FD 0008
Instructions de maintenance LA 60P-TUR
4.3 Contrôle de l'étanchéité du
boîtier électrique aux
émanations
4.3.1 Fermeture du boîtier électrique
Fermer le boîtier électrique avec le couvercle et 10 vis +

une rondelle d'étanchéité par vis
Remplacer les rondelles d'étanchéité 452167.41.25 défec-

tueuses
 Veiller à serrer les vis en croix de façon homogène
Le joint de la rondelle doit ressortir légèrement sans être

cependant trop comprimé. (Env. 4,5 Nm)
3
5
10
7
2
9
4.3.2 Instruments de mesure
Pour les contrôles de la dépression, les instruments de mesure
suivants sont requis :
4.3.2.1Manomètre différentiel Testo 510i
4.3.2.2Pompe à vide femor
1
8
6
4
