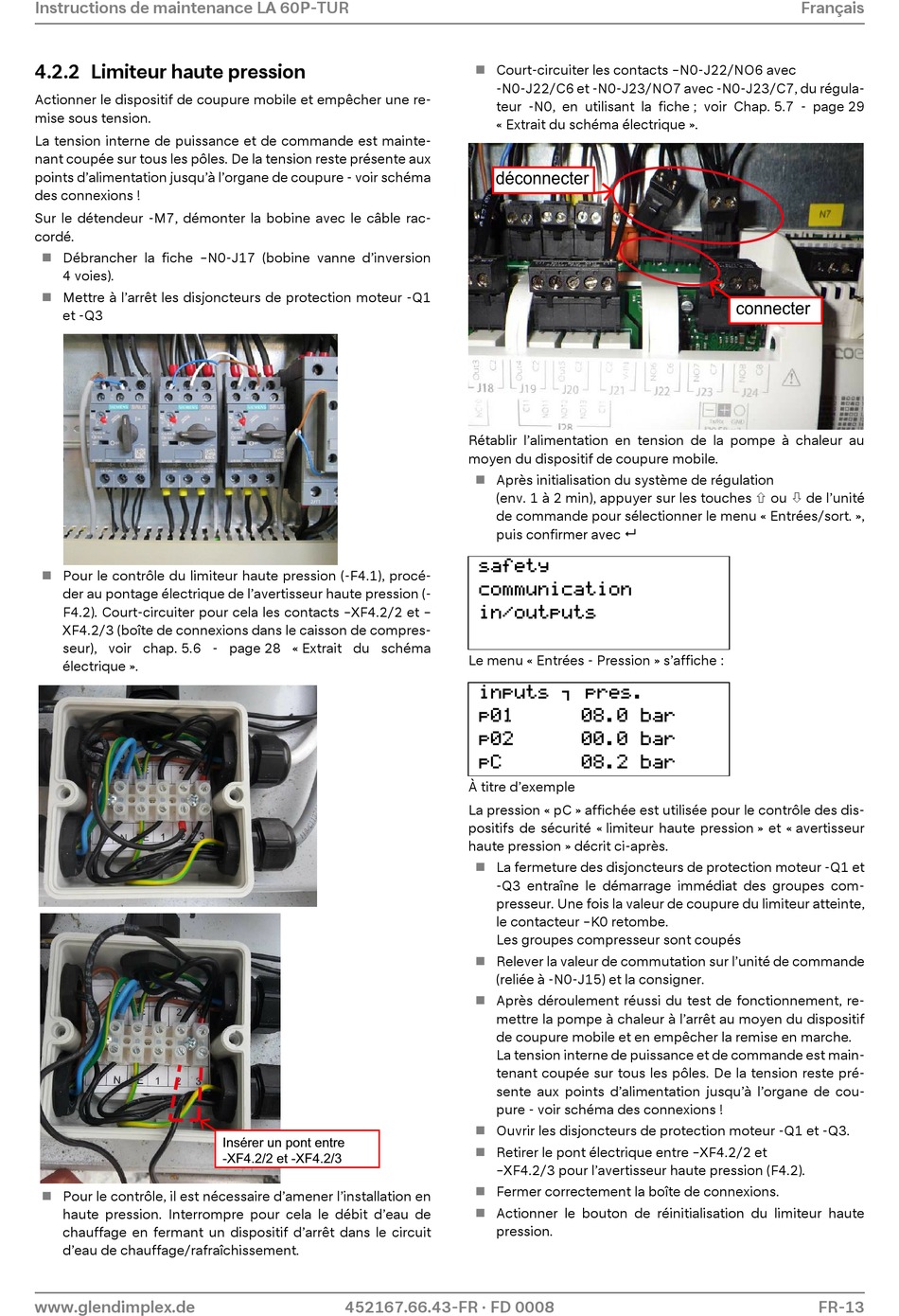

Instructions de maintenance LA 60P-TUR
4.2.2 Limiteur haute pression
Actionner le dispositif de coupure mobile et empêcher une re-
mise sous tension.
La tension interne de puissance et de commande est mainte-
nant coupée sur tous les pôles. De la tension reste présente aux
points d'alimentation jusqu'à l'organe de coupure - voir schéma
des connexions !
Sur le détendeur -M7, démonter la bobine avec le câble rac-
cordé.
 Débrancher la fiche –N0-J17 (bobine vanne d'inversion
4 voies).
Mettre à l'arrêt les disjoncteurs de protection moteur -Q1

et -Q3
Pour le contrôle du limiteur haute pression (-F4.1), procé-

der au pontage électrique de l'avertisseur haute pression (-
F4.2). Court-circuiter pour cela les contacts –XF4.2/2 et –
XF4.2/3 (boîte de connexions dans le caisson de compres-
seur), voir chap. 5.6 - page 28 « Extrait du schéma
électrique ».
Pour le contrôle, il est nécessaire d'amener l'installation en

haute pression. Interrompre pour cela le débit d'eau de
chauffage en fermant un dispositif d'arrêt dans le circuit
d'eau de chauffage/rafraîchissement.
www.glendimplex.de
Insérer un pont entre
-XF4.2/2 et -XF4.2/3
452167.66.43-FR · FD 0008
 Court-circuiter les contacts –N0-J22/NO6 avec
-N0-J22/C6 et -N0-J23/NO7 avec -N0-J23/C7, du régula-
teur -N0, en utilisant la fiche ; voir Chap. 5.7 - page 29
« Extrait du schéma électrique ».
déconnecter
Rétablir l'alimentation en tension de la pompe à chaleur au
moyen du dispositif de coupure mobile.
Après initialisation du système de régulation

(env. 1 à 2 min), appuyer sur les touches  ou  de l'unité
de commande pour sélectionner le menu « Entrées/sort. »,
puis confirmer avec 



Le menu « Entrées - Pression » s'affiche :

 
 
 
À titre d'exemple
La pression « pC » affichée est utilisée pour le contrôle des dis-
positifs de sécurité « limiteur haute pression » et « avertisseur
haute pression » décrit ci-après.
 La fermeture des disjoncteurs de protection moteur -Q1 et
-Q3 entraîne le démarrage immédiat des groupes com-
presseur. Une fois la valeur de coupure du limiteur atteinte,
le contacteur –K0 retombe.
Les groupes compresseur sont coupés
Relever la valeur de commutation sur l'unité de commande

(reliée à -N0-J15) et la consigner.
Après déroulement réussi du test de fonctionnement, re-

mettre la pompe à chaleur à l'arrêt au moyen du dispositif
de coupure mobile et en empêcher la remise en marche.
La tension interne de puissance et de commande est main-
tenant coupée sur tous les pôles. De la tension reste pré-
sente aux points d'alimentation jusqu'à l'organe de cou-
pure - voir schéma des connexions !
Ouvrir les disjoncteurs de protection moteur -Q1 et -Q3.

 Retirer le pont électrique entre –XF4.2/2 et
–XF4.2/3 pour l'avertisseur haute pression (F4.2).
Fermer correctement la boîte de connexions.

Actionner le bouton de réinitialisation du limiteur haute

pression.
Français
connecter
FR-13
