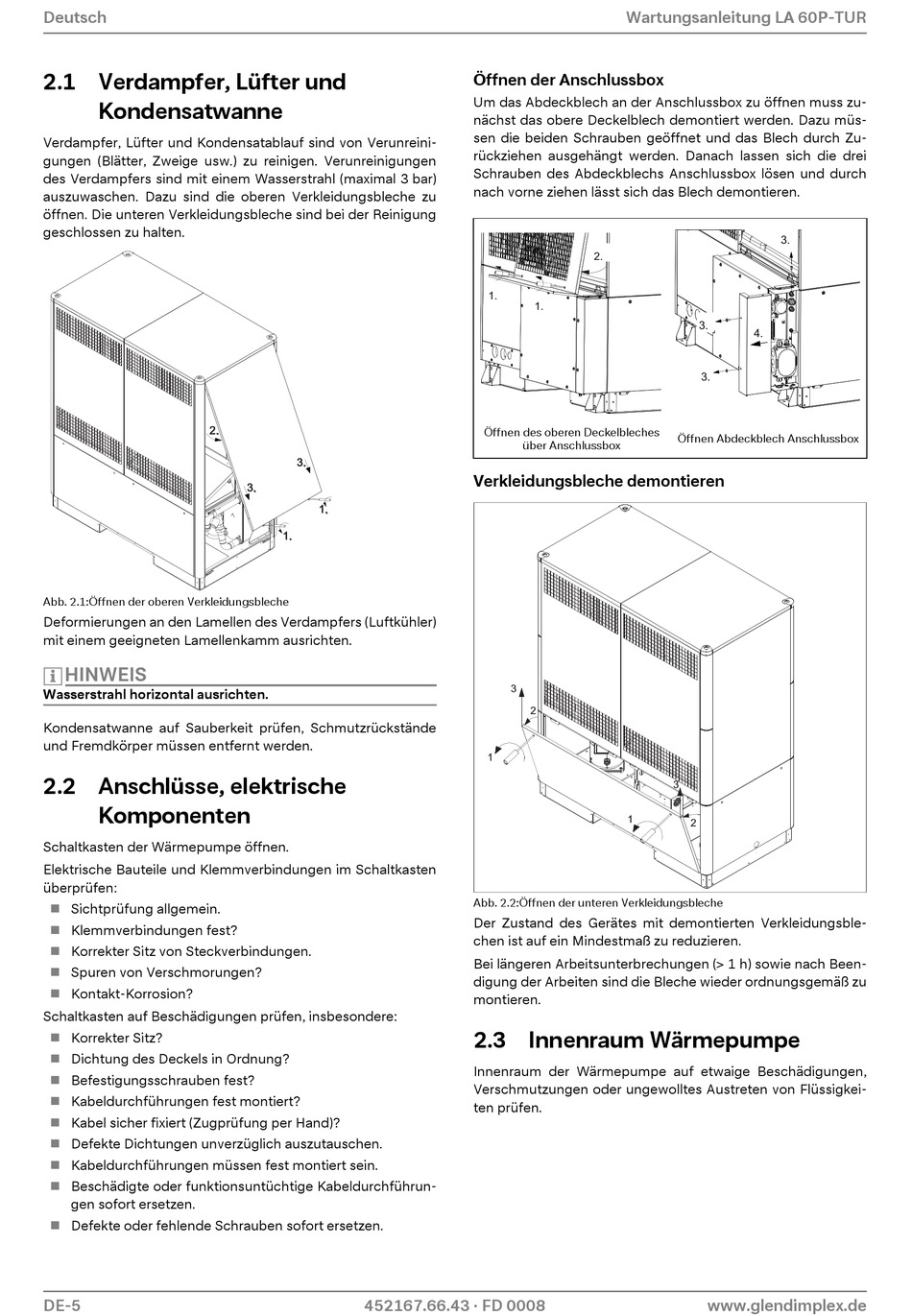

2.1 Verdampfer, Lüfter und
Kondensatwanne
Verdampfer, Lüfter und Kondensatablauf sind von Verunreini-
gungen (Blätter, Zweige usw.) zu reinigen. Verunreinigungen
des Verdampfers sind mit einem Wasserstrahl (maximal 3 bar)
auszuwaschen. Dazu sind die oberen Verkleidungsbleche zu
öffnen. Die unteren Verkleidungsbleche sind bei der Reinigung
geschlossen zu halten.
2.
Abb. 2.1:Öffnen der oberen Verkleidungsbleche
Deformierungen an den Lamellen des Verdampfers (Luftkühler)
mit einem geeigneten Lamellenkamm ausrichten.
HINWEIS
Wasserstrahl horizontal ausrichten.
Kondensatwanne auf Sauberkeit prüfen, Schmutzrückstände
und Fremdkörper müssen entfernt werden.
2.2 Anschlüsse, elektrische
Komponenten
Schaltkasten der Wärmepumpe öffnen.
Elektrische Bauteile und Klemmverbindungen im Schaltkasten
überprüfen:
 Sichtprüfung allgemein.
Klemmverbindungen fest?

Korrekter Sitz von Steckverbindungen.

Spuren von Verschmorungen?

Kontakt-Korrosion?

Schaltkasten auf Beschädigungen prüfen, insbesondere:
Korrekter Sitz?

Dichtung des Deckels in Ordnung?

Befestigungsschrauben fest?

Kabeldurchführungen fest montiert?

Kabel sicher fixiert (Zugprüfung per Hand)?

Defekte Dichtungen unverzüglich auszutauschen.

Kabeldurchführungen müssen fest montiert sein.

 Beschädigte oder funktionsuntüchtige Kabeldurchführun-
gen sofort ersetzen.
Defekte oder fehlende Schrauben sofort ersetzen.

DE-5
3.
3.
1.
1.
452167.66.43 · FD 0008
Wartungsanleitung LA 60P-TUR
Öffnen der Anschlussbox
Um das Abdeckblech an der Anschlussbox zu öffnen muss zu-
nächst das obere Deckelblech demontiert werden. Dazu müs-
sen die beiden Schrauben geöffnet und das Blech durch Zu-
rückziehen ausgehängt werden. Danach lassen sich die drei
Schrauben des Abdeckblechs Anschlussbox lösen und durch
nach vorne ziehen lässt sich das Blech demontieren.
2.
1.
1.
Öffnen des oberen Deckelbleches
über Anschlussbox
Verkleidungsbleche demontieren
3
2
1
1
Abb. 2.2:Öffnen der unteren Verkleidungsbleche
Der Zustand des Gerätes mit demontierten Verkleidungsble-
chen ist auf ein Mindestmaß zu reduzieren.
Bei längeren Arbeitsunterbrechungen (> 1 h) sowie nach Been-
digung der Arbeiten sind die Bleche wieder ordnungsgemäß zu
montieren.
2.3 Innenraum Wärmepumpe
Innenraum der Wärmepumpe auf etwaige Beschädigungen,
Verschmutzungen oder ungewolltes Austreten von Flüssigkei-
ten prüfen.
3.
3.
4.
3.
Öffnen Abdeckblech Anschlussbox
3
2
