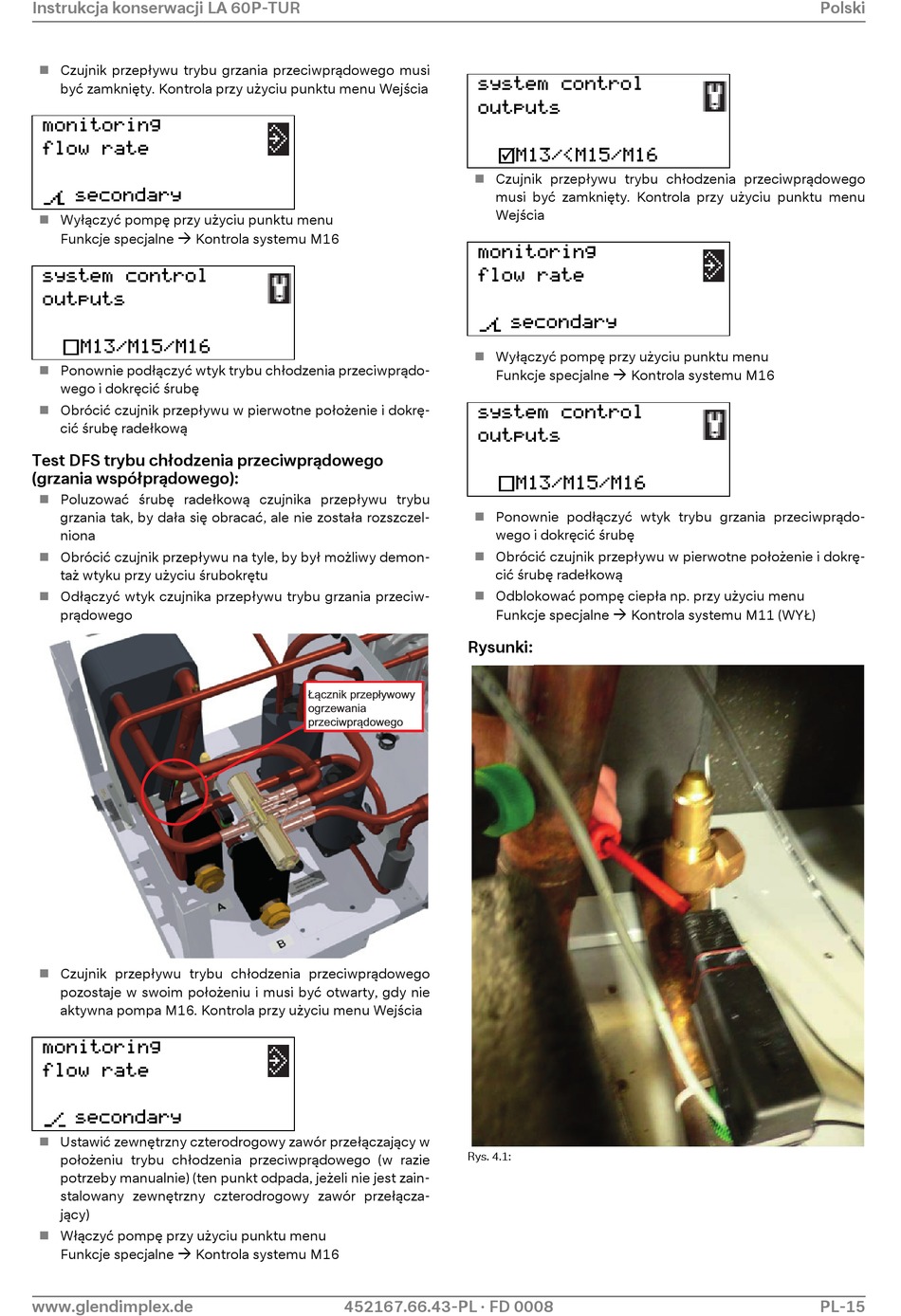

Dimplex LA 60P-TUR Wartungsanleitung Seite 145

Instrukcja konserwacji LA 60P-TUR
 Czujnik przepływu trybu grzania przeciwprądowego musi
być zamknięty. Kontrola przy użyciu punktu menu Wejścia



Wyłączyć pompę przy użyciu punktu menu

Funkcje specjalne  Kontrola systemu M16




Ponownie podłączyć wtyk trybu chłodzenia przeciwprądo-

wego i dokręcić śrubę
Obrócić czujnik przepływu w pierwotne położenie i dokrę-

cić śrubę radełkową
Test DFS trybu chłodzenia przeciwprądowego
(grzania współprądowego):
 Poluzować śrubę radełkową czujnika przepływu trybu
grzania tak, by dała się obracać, ale nie została rozszczel-
niona
 Obrócić czujnik przepływu na tyle, by był możliwy demon-
taż wtyku przy użyciu śrubokrętu
Odłączyć wtyk czujnika przepływu trybu grzania przeciw-

prądowego
 Czujnik przepływu trybu chłodzenia przeciwprądowego
pozostaje w swoim położeniu i musi być otwarty, gdy nie
aktywna pompa M16. Kontrola przy użyciu menu Wejścia



Ustawić zewnętrzny czterodrogowy zawór przełączający w

położeniu trybu chłodzenia przeciwprądowego (w razie
potrzeby manualnie) (ten punkt odpada, jeżeli nie jest zain-
stalowany zewnętrzny czterodrogowy zawór przełącza-
jący)
Włączyć pompę przy użyciu punktu menu

Funkcje specjalne  Kontrola systemu M16
www.glendimplex.de



 Czujnik przepływu trybu chłodzenia przeciwprądowego
musi być zamknięty. Kontrola przy użyciu punktu menu
Wejścia



 Wyłączyć pompę przy użyciu punktu menu
Funkcje specjalne



Ponownie podłączyć wtyk trybu grzania przeciwprądo-

wego i dokręcić śrubę
Obrócić czujnik przepływu w pierwotne położenie i dokrę-

cić śrubę radełkową
 Odblokować pompę ciepła np. przy użyciu menu
Funkcje specjalne
Rysunki:
Rys. 4.1:
452167.66.43-PL · FD 0008

 Kontrola systemu M16

 Kontrola systemu M11 (WYŁ)
Polski
PL-15
