5.9
E-Hand-Schweißen
5.9.1
Schweißaufgabenanwahl
Die Schweißaufgabenanwahl ist ein Zusammenspiel der Steuerungen von Schweißgerät
und Drahtvorschubgerät. Nachdem die Grundeinstellung am Schweißgerät
vorgenommen wurde, können Arbeitspunkt und weitere Parameter am
Drahtvorschubgerät eingestellt werden.
Bedienelement
5.9.1.1
Einstellung über den Stabelektrodendurchmesser
Der Schweißstrom kann auch über den Drahtelektrodendurchmesser gewählt werden:
Der Schweißer stellt den verwendeten Stabelektrodendurchmesser ein und die Steuerung errechnet den
passenden Schweißstrom zur Elektrode.
Bedienelement
099-004845-EW500
14.01.2014
Aktion
Ergebnis
Die verschiedenen Schweißverfahren werden
durchgewählt bis die Signalleuchte des
n x
geforderten Schweißverfahrens leuchtet.
Schweißstrom wird eingestellt.
Aktion
Ergebnis
Umschaltung auf
1 x
Stabelektrodendurchmesser
Verwendeter Stabelektrodendurchmesser wird
eingestellt
Aufbau und Funktion
HINWEIS
m /m in

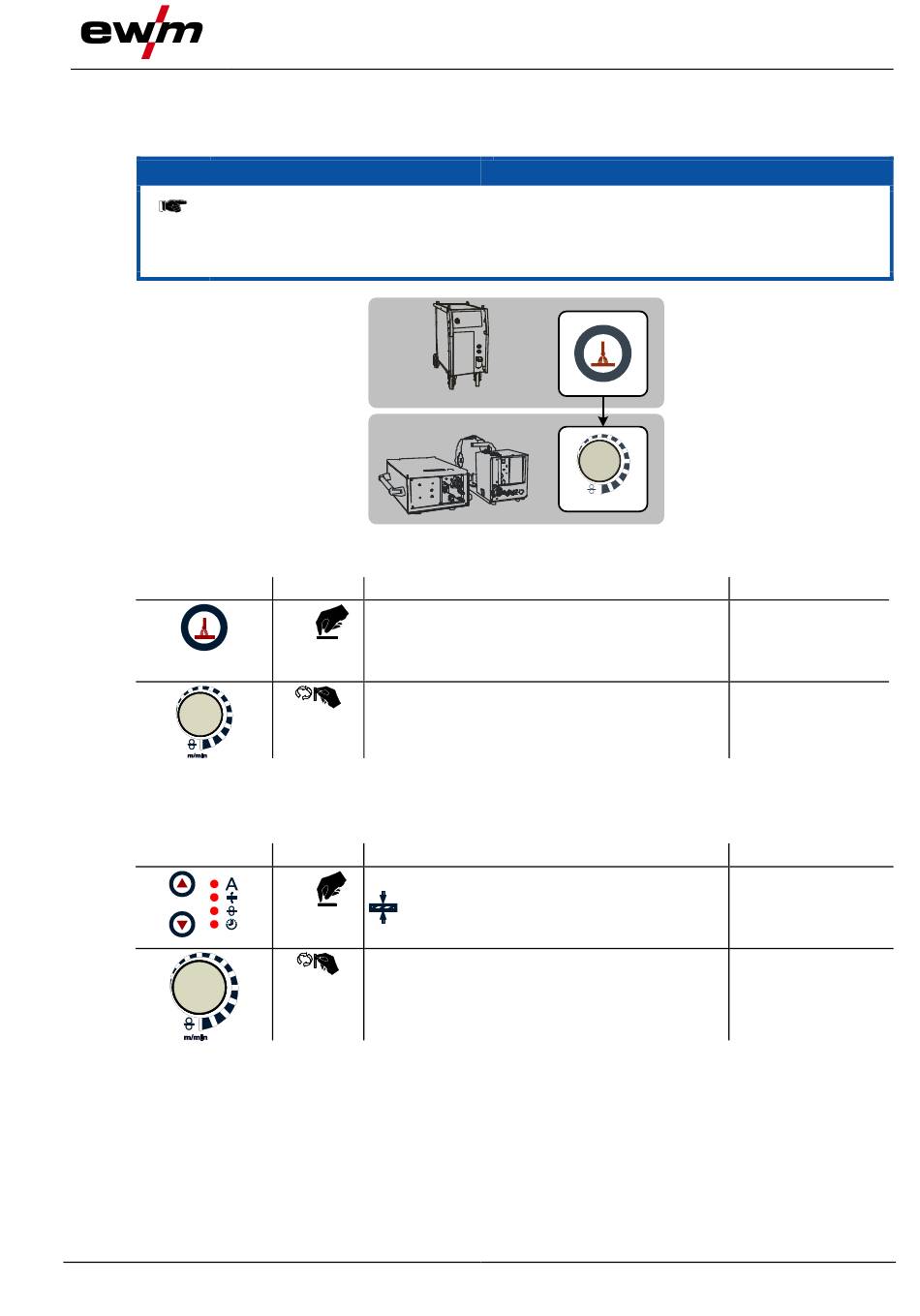

Abbildung 5-24
E-Hand-Schweißen
Anzeige
Sollwerte für
Schweißstrom und -
spannung werden
angezeigt.
Sollwerteinstellung
Anzeige
Aktueller
Stabelektrodendurch
messer wird
angezeigt
Stabelektrodendurch
messer wird
angezeigt
59
