5.7.5.3
Vorgabe Korrektur der Lichtbogenlänge
Die Einstellungen werden an der Drahtvorschubgerätesteuerung vorgenommen!
Bedienelement
5.7.5.4
Zubehörkomponenten zur Arbeitspunkteinstellung
Die Arbeitspunkteinstellung kann auch von verschiedenen Zubehörkomponenten aus, wie z. B.
•
Fernstellern,
•
Sonderbrennern,
•
PC-Software,
•
Roboter- / Industriebusinterfaces (optionale Automatisierungsschnittstelle erforderlich, nicht bei allen
Geräten dieser Serie möglich!)
erfolgen.
Eine Übersicht an Zubehörkomponenten findet sich im Kapitel „Zubehör". Nähere Beschreibung der
einzelnen Geräte und ihrer Funktionen siehe Betriebsanleitung zum jeweiligen Gerät.
5.7.6

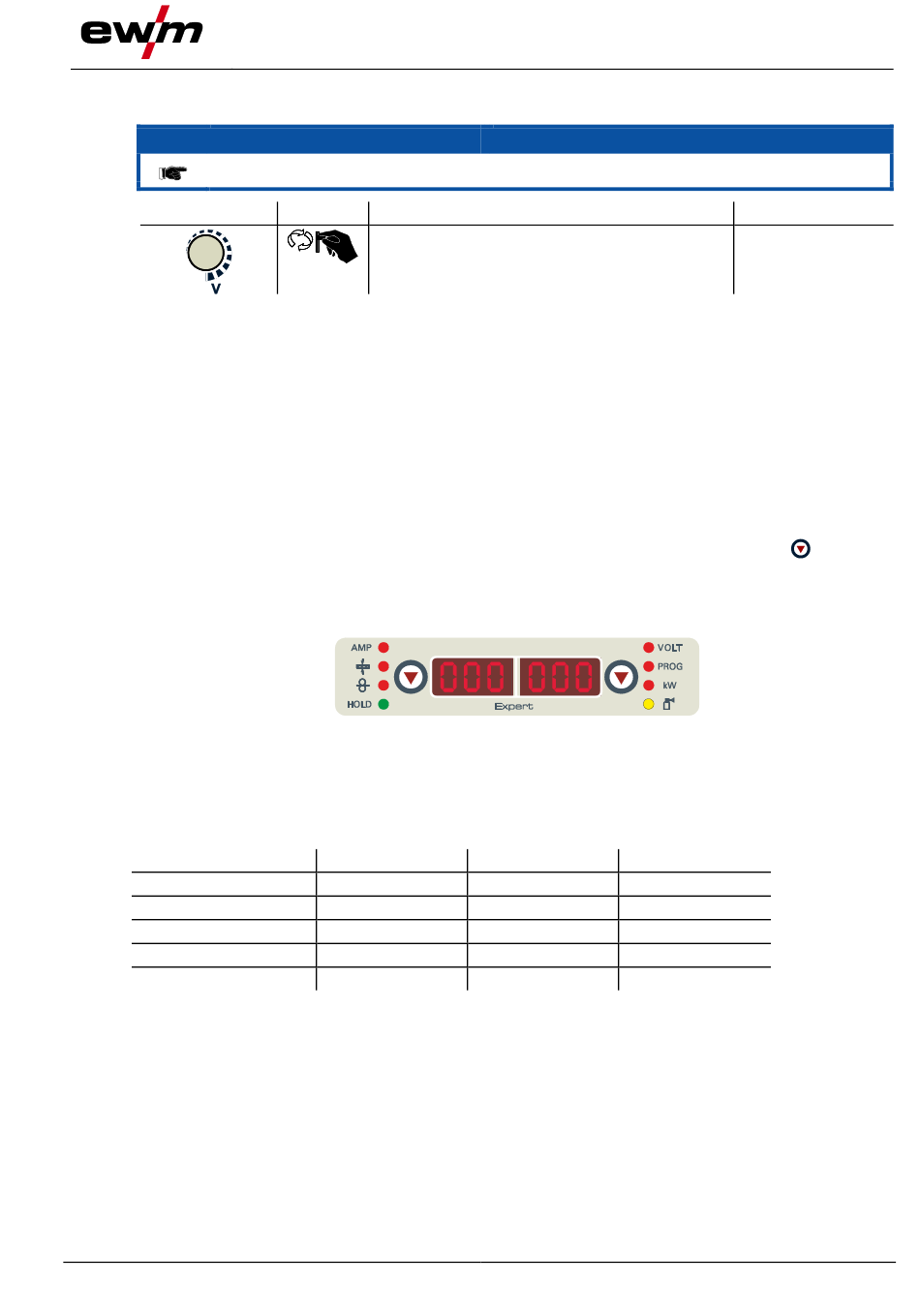

MIG/MAG-Schweißdatenanzeige
Links und rechts der Steuerungsanzeigen finden sich die Drucktasten „Parameteranwahl" (
dienen der Auswahl anzuzeigender Schweißparameter.
Jeder Tastendruck schaltet die Anzeige zum nächsten Parameter weiter (LED neben der Drucktaste
zeigen die Auswahl an). Nach Erreichen des letzten Parameters wird beim Ersten neu begonnen.
Angezeigt werden:
•
Sollwerte (vor dem Schweißen)
•
Istwerte (während dem Schweißen)
•
Holdwerte (nach dem Schweißen)
Parameter
Schweißstrom
Materialdicke
Drahtgeschwindigkeit
Schweißspannung
Schweißleistung
Bei Einstellungsänderungen (z. B. Drahtgeschwindigkeit) schaltet die Anzeige sofort auf
Sollwerteinstellung um.
099-004845-EW500
14.01.2014
Aktion
Ergebnis
Einstellung Korrektur der Lichtbogenlänge
Sollwerte
Aufbau und Funktion
HINWEIS
Abbildung 5-10
Istwerte
MIG/MAG-Schweißen
Anzeige
Angewählter
Parameter wird
angezeigt
). Sie
Holdwerte
41
