5.6
Anschluss Zwischenschlauchpaket
Pos. Symbol
1
2
3
4
5
•
Stecker der Schweißstromleitung in die Anschlussbuchse, Schweißstrom „+" stecken und verriegeln.
•
Ringöse Erdungsleitung an Anschlussnippel Erdungsleitung verschrauben.
•
Kabelstecker der Steuerleitung in die Anschlussbuchse 7-polig stecken und mit Überwurfmutter
sichern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
099-004991-EW500
26.09.2011
Beschreibung
0
Drahtvorschubgerät
Zwischenschlauchpaket
Anschlussbuchse 7-polig
Steuerleitung Drahtvorschubgerät
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Anschluss Erdung (PE)
Anschluss für grün-gelbe Erdungsleitung aus Zwischenschlauchpaket
Aufbau und Funktion

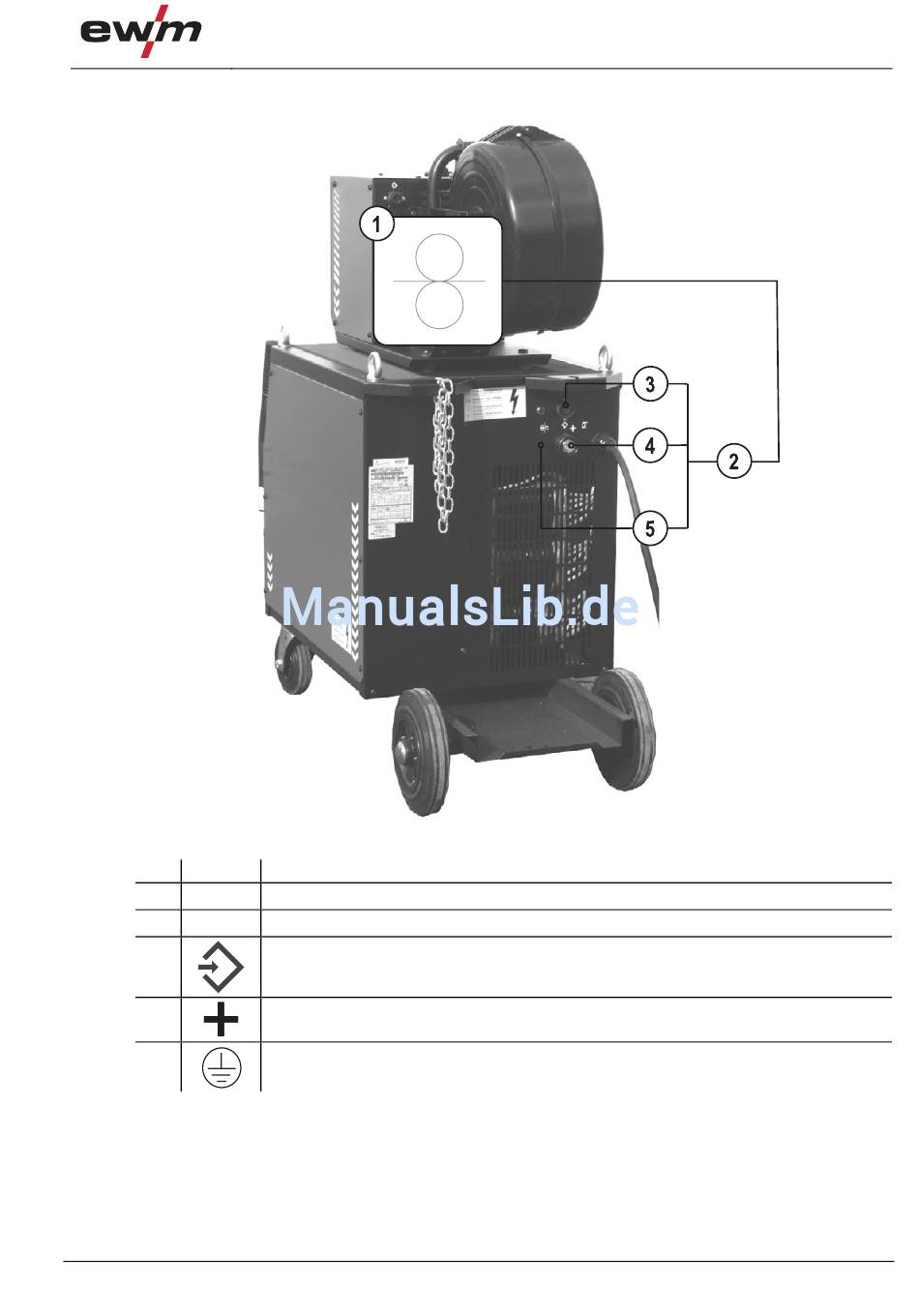

Abbildung 5-2
Anschluss Zwischenschlauchpaket
21
