Pos. Symbol
1
2
3
4
5
6
7
8
9
10
099-004845-EW500
14.01.2014

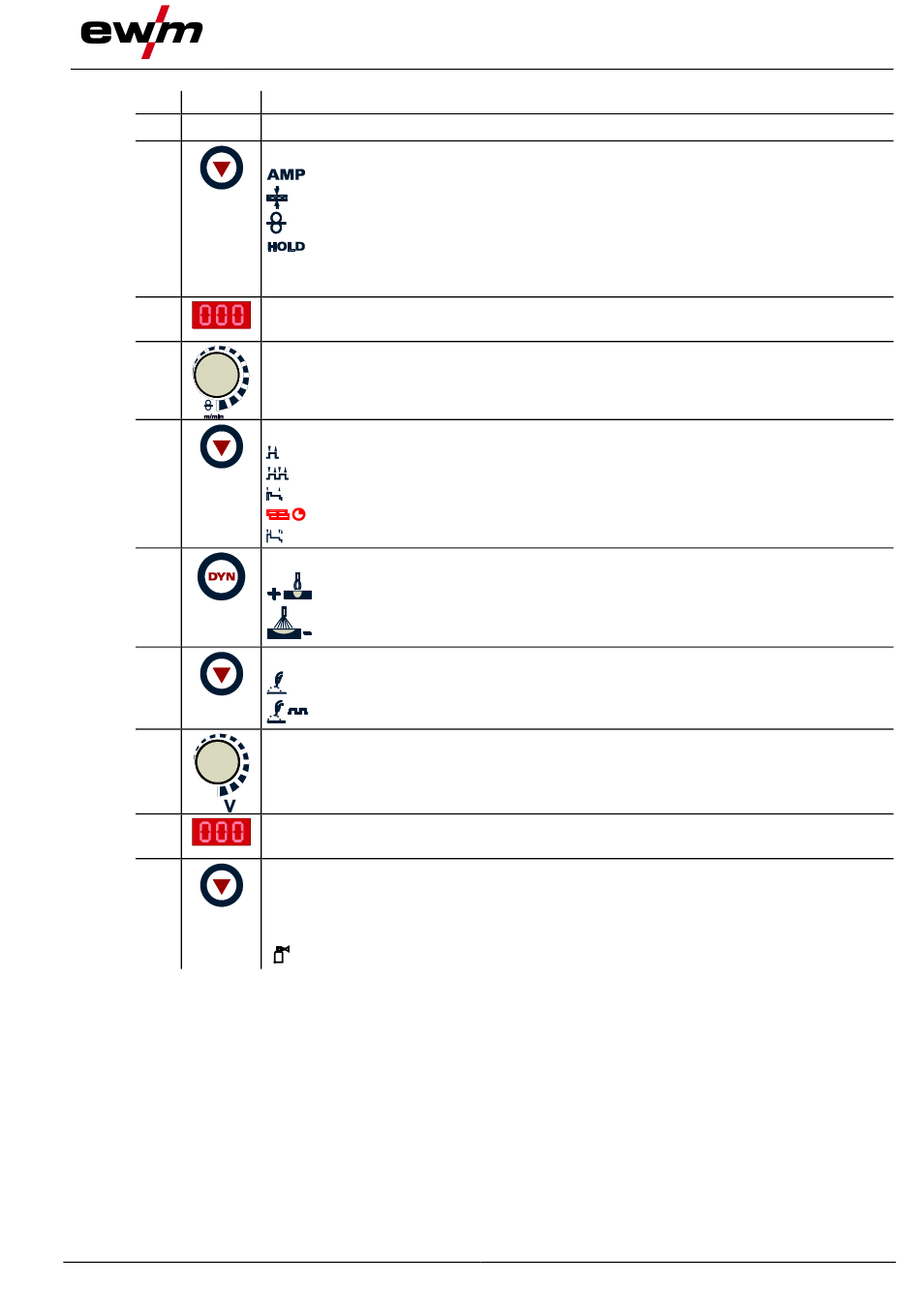

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Abdeckklappe (siehe Kap "Gerätesteuerung - Verdeckte Bedienelemente")
Drucktaste, Parameteranwahl links / Energiesparmodus
Schweißstrom
Materialstärke
Drahtgeschwindigkeit
Nach dem Schweißen werden die zuletzt geschweißten Werte aus dem
Hauptprogramm angezeigt. Die Signalleuchte leuchtet.
Energiesparmodus durch langes Betätigen der Drucktaste.
Anzeige, links
Schweißstrom, Materialdicke, Drahtgeschwindigkeit, Hold-Werte
Drehknopf, Schweißparametereinstellung
Zum Einstellen der Schweißleistung und zur Einstellung weiterer Schweißparameter.
Drucktaste, Anwahl Betriebsart
2-Takt
4-Takt
Signalleuchte leuchtet grün: 2-Takt-Spezial
Signalleuchte leuchtet rot: MIG-Punkten
4-Takt-Spezial
Drucktaste, Dynamik / Drosselwirkung
Lichtbogen härter und schmaler
Lichtbogen weicher und breiter
Drucktaste, Schweißart
MIG/MAG-Standardlichtbogen-Schweißen
MIG/MAG-Impulslichtbogen-Schweißen
Drehknopf, Lichtbogenlängenkorrektur / Anwahl Schweißprogramm
•
Korrektur der Lichtbogenlänge von -9,9 V bis +9,9 V.
•
Anwahl der Schweißprogramme 0 bis 15 (nicht möglich wenn Zubehörkomponenten
wie z. B. Programmbrenner angeschlossen sind).
Anzeige, rechts
Schweißspannung, Programmnummer
Drucktaste, Parameteranwahl rechts
VOLT
Schweißspannung
PROG
Programmnummer
kW
Schweißleistungsanzeige
Gasdurchflussmenge (Option)
Gerätesteuerung - Bedienelemente
21
