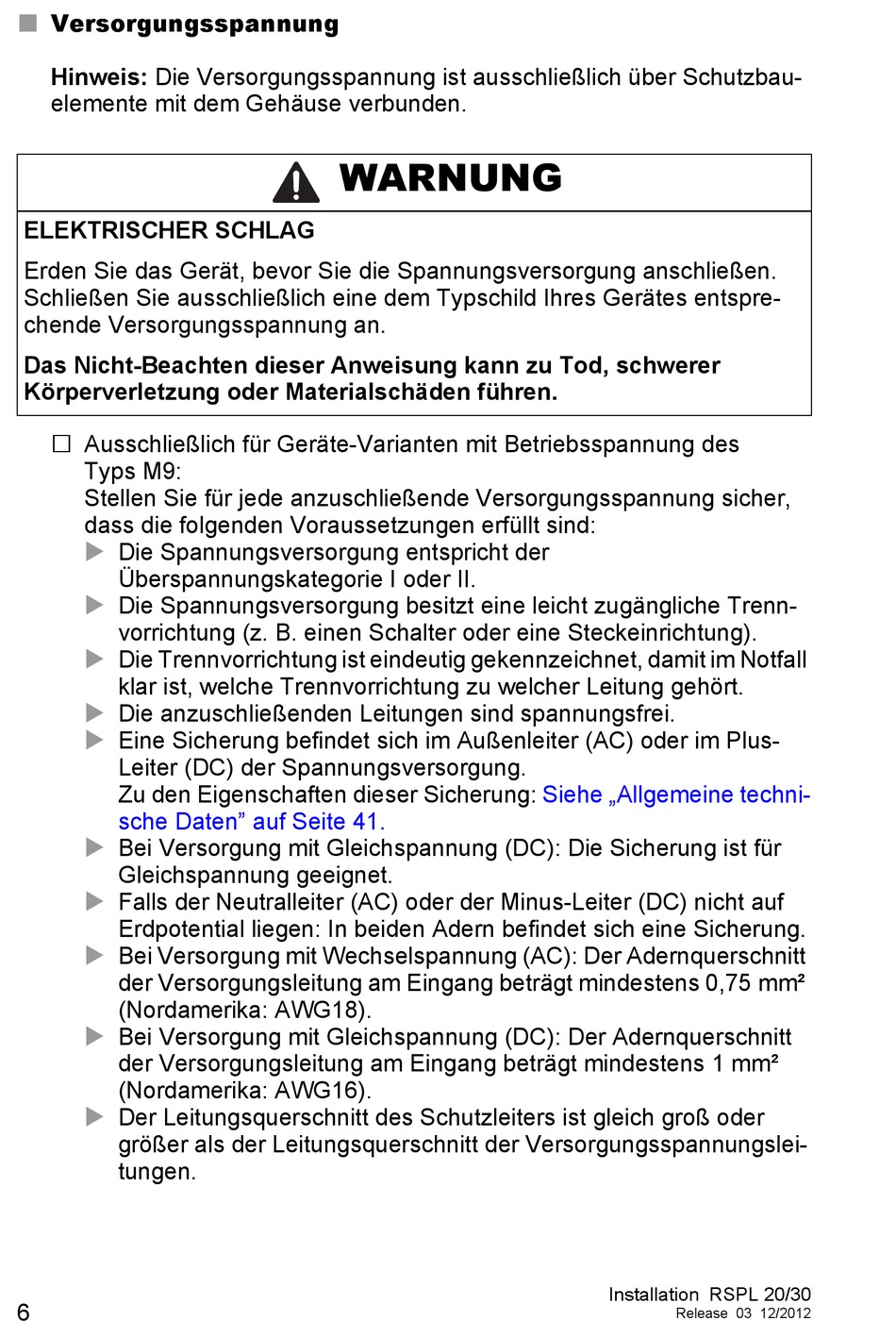

Versorgungsspannung


Hinweis: Die Versorgungsspannung ist ausschließlich über Schutzbau-
elemente mit dem Gehäuse verbunden.

ELEKTRISCHER SCHLAG

Erden Sie das Gerät, bevor Sie die Spannungsversorgung anschließen.
Schließen Sie ausschließlich eine dem Typschild Ihres Gerätes entspre-
chende Versorgungsspannung an.
Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer
Körperverletzung oder Materialschäden führen.
 Ausschließlich für Geräte-Varianten mit Betriebsspannung des
Typs M9:
Stellen Sie für jede anzuschließende Versorgungsspannung sicher,
dass die folgenden Voraussetzungen erfüllt sind:
 Die Spannungsversorgung entspricht der
Überspannungskategorie I oder II.
 Die Spannungsversorgung besitzt eine leicht zugängliche Trenn-
vorrichtung (z. B. einen Schalter oder eine Steckeinrichtung).
 Die Trennvorrichtung ist eindeutig gekennzeichnet, damit im Notfall
klar ist, welche Trennvorrichtung zu welcher Leitung gehört.

Die anzuschließenden Leitungen sind spannungsfrei.
 Eine Sicherung befindet sich im Außenleiter (AC) oder im Plus-
Leiter (DC) der Spannungsversorgung.
Zu den Eigenschaften dieser Sicherung:
sche Daten" auf Seite 41.
 Bei Versorgung mit Gleichspannung (DC): Die Sicherung ist für
Gleichspannung geeignet.
 Falls der Neutralleiter (AC) oder der Minus-Leiter (DC) nicht auf
Erdpotential liegen: In beiden Adern befindet sich eine Sicherung.

Bei Versorgung mit Wechselspannung (AC): Der Adernquerschnitt
der Versorgungsleitung am Eingang beträgt mindestens 0,75 mm²
(Nordamerika: AWG18).
 Bei Versorgung mit Gleichspannung (DC): Der Adernquerschnitt
der Versorgungsleitung am Eingang beträgt mindestens 1 mm²
(Nordamerika: AWG16).

Der Leitungsquerschnitt des Schutzleiters ist gleich groß oder
größer als der Leitungsquerschnitt der Versorgungsspannungslei-
tungen.
6
WARNUNG
Siehe „Allgemeine techni-
Installation RSPL 20/30
Release 03 12/2012
