Das Wichtigste in Kürze

Einstellungen

Alle Einstellungen laufen nach dem glei-
chen Schema ab:
Beim Öffnen der Bedienklap-
pe schaltet der Wärmepum-
pen-Manager in den
Programmier-Modus. Ein Zei-
ger-Symbol erscheint unten
im Display auf dem Anlagen-
parameter Raumtemp. 1/2.
Durch Drehen des
fes können Sie den Zeiger auf
den Anlagenparameter brin-
gen, den Sie ändern möchten.
Um den Wert des Anlagen-
parameters zu ändern, drük-
ken Sie die -Taste und die
rote Kontrolllampe über der
-Taste leuchtet auf. Jetzt
können Sie mit dem
den gewünschten Wert ein-
stellen. Drücken Sie erneut
die -Taste, die Kontroll-
lampe erlischt und der neue
Sollwert ist gespeichert.
Programmiervorgang beenden
Nach Eingabe und Speicherung der ge-
wünschten Parameteränderungen kön-
nen Sie durch Schließen der Bedienklap-
pe den Vorgang beenden. Wollen Sie
aber noch weitere Veränderungen vor-
nehmen, drehen Sie am -Knopf immer
bis im Display die Anzeige End er-
scheint und drücken die -Taste. Damit
kommen Sie zurück in die vorherige
Ebene. Wird die Bedienklappe vor dem
Drücken der -Taste (Kontrolllampe
an) geschlossen, geht der Manager in die
Ausgangsposition zurück (Anzeige der
Uhrzeit, Datum). Der veränderte Wert
ist nicht gespeichert.
Bei der Erstinbetriebnahme wird
ein Anlagencheck durchgeführt, d.h.
alle Fühler, die zu dieser Zeit angeschlos-
sen sind, werden bei gewünschter Abfrage
im Display angezeigt. Fühler, die vor der
Spannungsauflegung nicht angeschlossen
wurden, werden vom Manager nicht
registriert und somit nicht angezeigt. Das
Zeiger-Symbol überspringt den Anlagen-
parameter.
Beispiel: Wenn der Mischerfühler bei der
Erstinbetriebnahme nicht angeschlossen
wurde, werden die Anlagenparameter für den
Mischerbetrieb nicht angezeigt (z.B. Heizkurve
2, Raumtemperatur 2). Die Werte können
damit nicht programmiert werden.

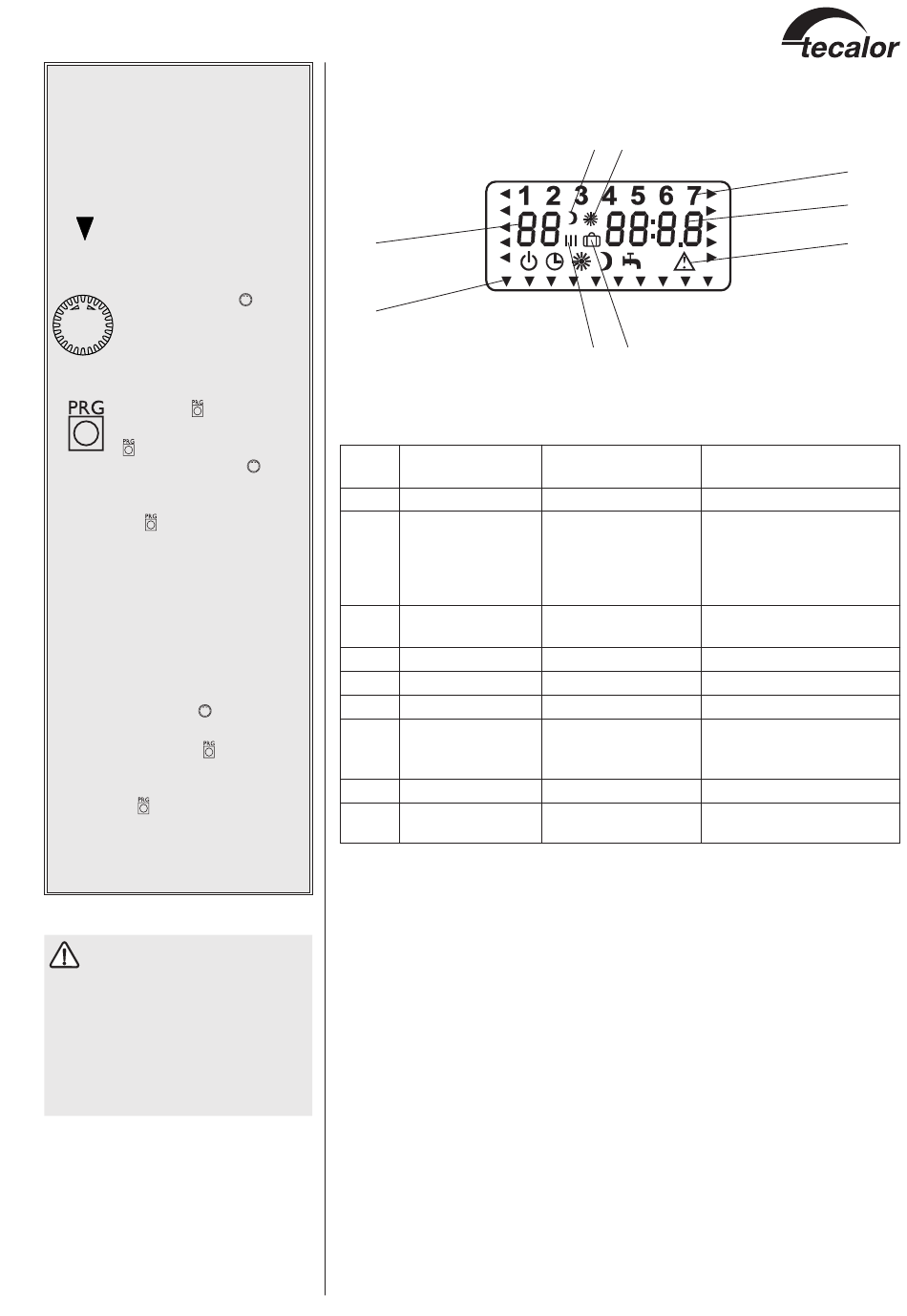

Displayanzeige (mit allen Anzeigeelementen)

7 7 7 7 7
-Knop-
6 6 6 6 6
Die Bedeutung der Anzeigeelemente hängt von der Bedienebene ab:
Nr.
-Knopf
1
2
3
4
5
6
7 WP-Rücklaufist-
8 Absenk-Betrieb
9
8 8 8 8 8 9 9 9 9 9
5 5 5 5 5
1. Bedienebene 2. Bedienebene
(Betriebsarten)
Wochentag Wochentag
Uhrzeit
Temperaturen,
Partystunden,
Ferientage
Heizkurve
Betriebsarten,
Fehlersymbol
– Ferienprogramm
- Schaltzeiten ( I, II, III )
– Zeiger-Symbol
Raumisttemperatur,
temperatur Warmwasseristtemperatur
Fehlercode Parameter
Absenk-Betrieb
Tag-Betrieb Tag-Betrieb
Partyprogramm
4 4 4 4 4
3. Bedienebene
(Inbetriebnahme)
Uhrzeit, Code,Parameter,
Temperatur,
Zeitintervalle,
Softwarestand,
Hardwarestand
–
Parameter
1 1 1 1 1
2 2 2 2 2
3 3 3 3 3
–
–
–
–
–
–
3
