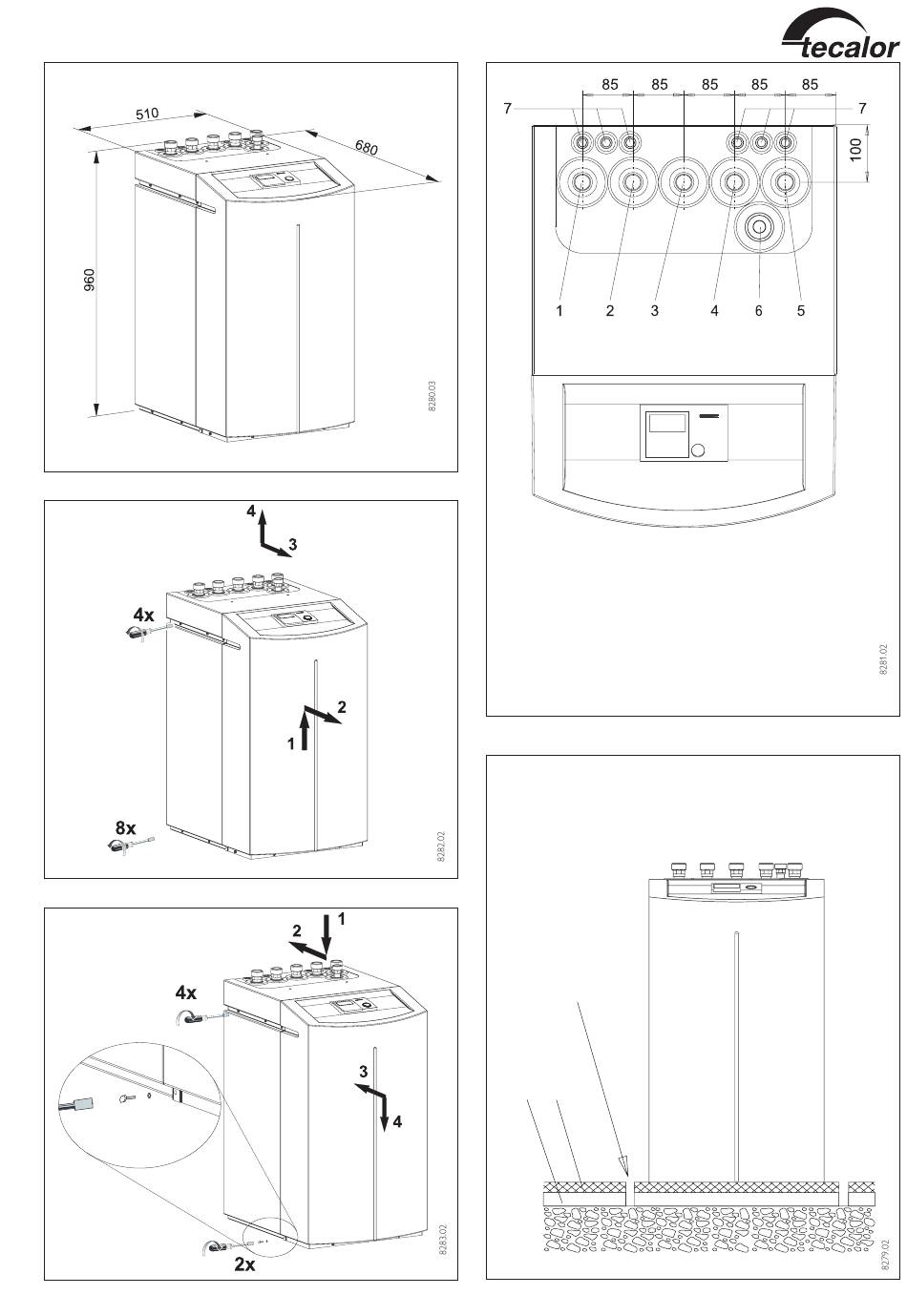

tecalor TTF 7 Gebrauchs- Und Montageanweisung Seite 23

Maße in mm
Abb. 8
Gehäuseteile entfernen
Abb. 10
Gehäuseteile montieren
Abb. 11
1 Sole-Austritt
2 Sole-Eintritt
3 Warmwasser-Vorlauf
4 Heizungs-Vorlauf
5 Heizungs-Rücklauf
6 Anschluss für Sicherheitsgruppe
(im Beipack enthalten)
7 Anschluß für elektr. Leitungen
Abb. 9
1 Trittschalldämmung
2 Schwimmender Estrich
Estrich und Trittschall-
dämmung aussparen.
1 1 1 1 1 2 2 2 2 2
Abb. 12
