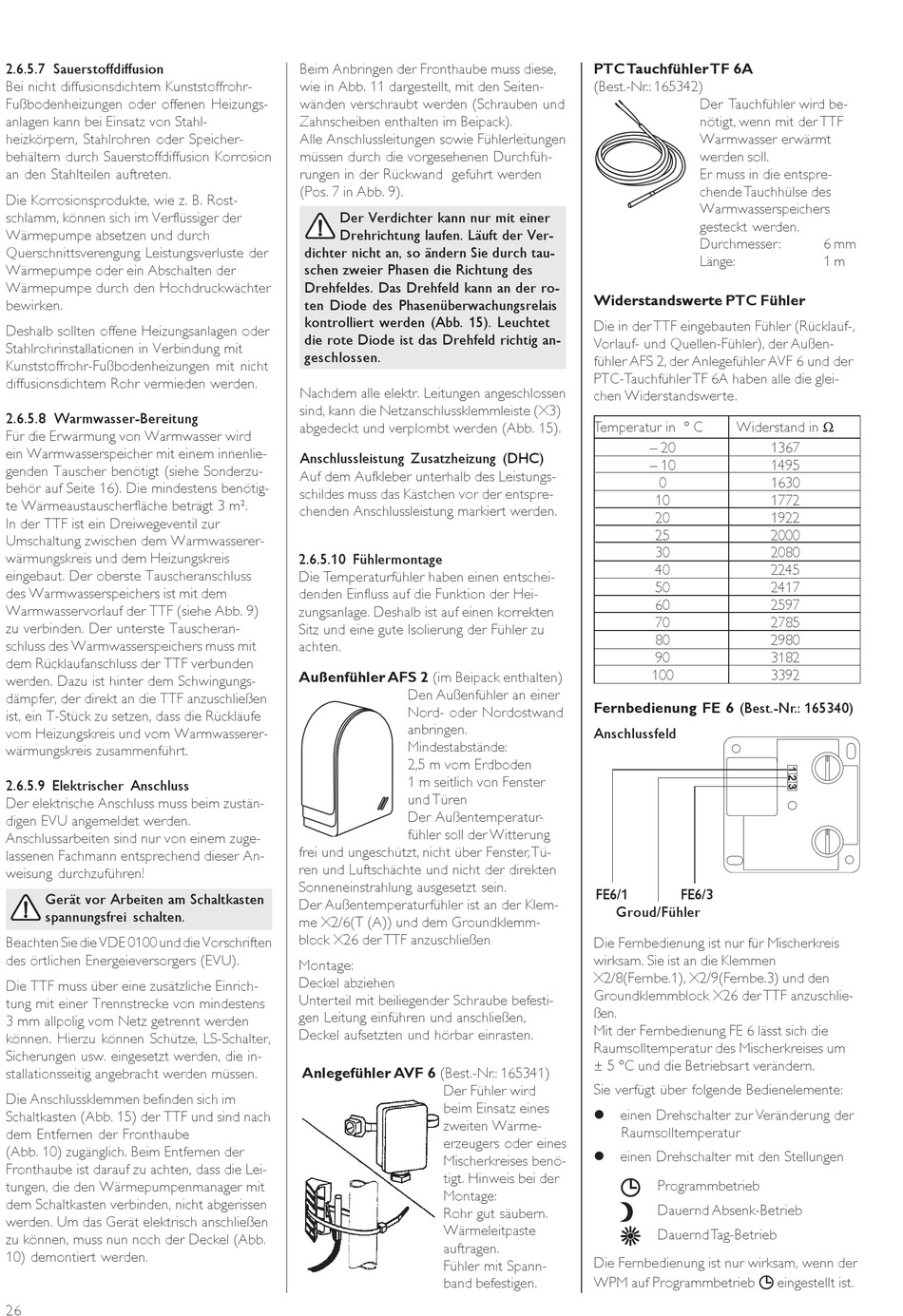

2.6.5.7 Sauerstoffdiffusion
Bei nicht diffusionsdichtem Kunststoffrohr-
Fußbodenheizungen oder offenen Heizungs-
anlagen kann bei Einsatz von Stahl-
heizkörpern, Stahlrohren oder Speicher-
behältern durch Sauerstoffdiffusion Korrosion
an den Stahlteilen auftreten.
Die Korrosionsprodukte, wie z. B. Rost-
schlamm, können sich im Verflüssiger der
Wärmepumpe absetzen und durch
Querschnittsverengung Leistungsverluste der
Wärmepumpe oder ein Abschalten der
Wärmepumpe durch den Hochdruckwächter
bewirken.
Deshalb sollten offene Heizungsanlagen oder
Stahlrohrinstallationen in Verbindung mit
Kunststoffrohr-Fußbodenheizungen mit nicht
diffusionsdichtem Rohr vermieden werden.
2.6.5.8 Warmwasser-Bereitung
Für die Erwärmung von Warmwasser wird
ein Warmwasserspeicher mit einem innenlie-
genden Tauscher benötigt (siehe Sonderzu-
behör auf Seite 16). Die mindestens benötig-
te Wärmeaustauscherfläche beträgt 3 m².
In der TTF ist ein Dreiwegeventil zur
Umschaltung zwischen dem Warmwasserer-
wärmungskreis und dem Heizungskreis
eingebaut. Der oberste Tauscheranschluss
des Warmwasserspeichers ist mit dem
Warmwasservorlauf der TTF (siehe Abb. 9)
zu verbinden. Der unterste Tauscheran-
schluss des Warmwasserspeichers muss mit
dem Rücklaufanschluss der TTF verbunden
werden. Dazu ist hinter dem Schwingungs-
dämpfer, der direkt an die TTF anzuschließen
ist, ein T-Stück zu setzen, dass die Rückläufe
vom Heizungskreis und vom Warmwasserer-
wärmungskreis zusammenführt.
2.6.5.9 Elektrischer Anschluss
Der elektrische Anschluss muss beim zustän-
digen EVU angemeldet werden.
Anschlussarbeiten sind nur von einem zuge-
lassenen Fachmann entsprechend dieser An-
weisung durchzuführen!
Gerät vor Arbeiten am Schaltkasten
spannungsfrei schalten.
Beachten Sie die VDE 0100 und die Vorschriften
des örtlichen Energeieversorgers (EVU).
Die TTF muss über eine zusätzliche Einrich-
tung mit einer Trennstrecke von mindestens
3 mm allpolig vom Netz getrennt werden
können. Hierzu können Schütze, LS-Schalter,
Sicherungen usw. eingesetzt werden, die in-
stallationsseitig angebracht werden müssen.
Die Anschlussklemmen befinden sich im
Schaltkasten (Abb. 15) der TTF und sind nach
dem Entfernen der Fronthaube
(Abb. 10) zugänglich. Beim Entfernen der
Fronthaube ist darauf zu achten, dass die Lei-
tungen, die den Wärmepumpenmanager mit
dem Schaltkasten verbinden, nicht abgerissen
werden. Um das Gerät elektrisch anschließen
zu können, muss nun noch der Deckel (Abb.
10) demontiert werden.
26
Beim Anbringen der Fronthaube muss diese,
wie in Abb. 11 dargestellt, mit den Seiten-
wänden verschraubt werden (Schrauben und
Zahnscheiben enthalten im Beipack).
Alle Anschlussleitungen sowie Fühlerleitungen
müssen durch die vorgesehenen Durchfüh-
rungen in der Rückwand geführt werden
(Pos. 7 in Abb. 9).
Der Verdichter kann nur mit einer
Drehrichtung laufen. Läuft der Ver-
dichter nicht an, so ändern Sie durch tau-
schen zweier Phasen die Richtung des
Drehfeldes. Das Drehfeld kann an der ro-
ten Diode des Phasenüberwachungsrelais
kontrolliert werden (Abb. 15). Leuchtet
die rote Diode ist das Drehfeld richtig an-
geschlossen.
Nachdem alle elektr. Leitungen angeschlossen
sind, kann die Netzanschlussklemmleiste (X3)
abgedeckt und verplombt werden (Abb. 15).
Anschlussleistung Zusatzheizung (DHC)
Auf dem Aufkleber unterhalb des Leistungs-
schildes muss das Kästchen vor der entspre-
chenden Anschlussleistung markiert werden.
2.6.5.10 Fühlermontage
Die Temperaturfühler haben einen entschei-
denden Einfluss auf die Funktion der Hei-
zungsanlage. Deshalb ist auf einen korrekten
Sitz und eine gute Isolierung der Fühler zu
achten.
Außenfühler AFS 2 (im Beipack enthalten)
Den Außenfühler an einer
Nord- oder Nordostwand
anbringen.
Mindestabstände:
2,5 m vom Erdboden
1 m seitlich von Fenster
und Türen
Der Außentemperatur-
fühler soll der Witterung
frei und ungeschützt, nicht über Fenster, Tü-
ren und Luftschächte und nicht der direkten
Sonneneinstrahlung ausgesetzt sein.
Der Außentemperaturfühler ist an der Klem-
me X2/6(T (A)) und dem Groundklemm-
block X26 der TTF anzuschließen
Montage:
Deckel abziehen
Unterteil mit beiliegender Schraube befesti-
gen Leitung einführen und anschließen,
Deckel aufsetzten und hörbar einrasten.
Anlegefühler AVF 6 (Best.-Nr.: 165341)
Der Fühler wird
beim Einsatz eines
zweiten Wärme-
erzeugers oder eines
Mischerkreises benö-
tigt. Hinweis bei der
Montage:
Rohr gut säubern.
Wärmeleitpaste
auftragen.
Fühler mit Spann-
band befestigen.
PTC Tauchfühler TF 6A
(Best.-Nr.: 165342)
Der Tauchfühler wird be-
nötigt, wenn mit der TTF
Warmwasser erwärmt
werden soll.
Er muss in die entspre-
chende Tauchhülse des
Warmwasserspeichers
gesteckt werden.
Durchmesser:
Länge:
Widerstandswerte PTC Fühler
Die in der TTF eingebauten Fühler (Rücklauf-,
Vorlauf- und Quellen-Fühler), der Außen-
fühler AFS 2, der Anlegefühler AVF 6 und der
PTC-Tauchfühler TF 6A haben alle die glei-
chen Widerstandswerte.
Widerstand in Ω
Temperatur in ° C
– 20
– 10
0
10
20
25
30
40
50
60
70
80
90
100
Fernbedienung FE 6 (Best.-Nr.: 165340)
Anschlussfeld
FE6/1 FE6/3
Groud/Fühler
Die Fernbedienung ist nur für Mischerkreis
wirksam. Sie ist an die Klemmen
X2/8(Fernbe.1), X2/9(Fernbe.3) und den
Groundklemmblock X26 der TTF anzuschlie-
ßen.
Mit der Fernbedienung FE 6 lässt sich die
Raumsolltemperatur des Mischerkreises um
± 5 °C und die Betriebsart verändern.
Sie verfügt über folgende Bedienelemente:
! einen Drehschalter zur Veränderung der
Raumsolltemperatur
! einen Drehschalter mit den Stellungen
Programmbetrieb
Dauernd Absenk-Betrieb
Dauernd Tag-Betrieb
Die Fernbedienung ist nur wirksam, wenn der
WPM auf Programmbetrieb
6 mm
1 m
1367
1495
1630
1772
1922
2000
2080
2245
2417
2597
2785
2980
3182
3392
eingestellt ist.
