Funktionen im Überblick
– RS 232-Schnittstelle zur Einstellung und Überwachung
mittels PC
– Systemerweiterung durch Fernbedienung FEK und FE 7
– Eingabe der Anlagen- und
Wärmepumpenfrostschutzgrenzen
– Automatische Pumpen-Kickschaltung
– Resetmöglichkeit
– gespeicherte Fehlerliste mit genauer Anzeige des Fehler-
codes mit datum und Zeit im display
– Schnelle und genaue Fehlerdiagnose mittels Anlagenana-
lyse incl. Temperaturenabfrage von Wärmepumpe und Peri-
pherie ohne Zusatzgerät.
– Voreinstellungen der uhrenprogramme für alle Heiz- und
Warmwasserkreise
– Solardifferenzregler oder Wärmemengenmessung integriert
4.1
Bedienung
die Bedienung ist in 3 Bedienebenen eingeteilt. die 1. und 2.
Bedienebene ist sowohl für den Benutzer als auch für den
Fachhandwerker zugänglich. die 3. Bedienebene ist dem
Fachhandwerker vorbehalten:
1. Bedienebene (Bedienklappe geschlossen)
Hier können die Betriebsarten wie Bereitschaftsbetrieb,
Programmbetrieb, dauernd Tag- und Absenk-Betrieb etc. ein-
gestellt werden.
2. Bedienebene (Bedienklappe geöffnet)
Hier können die Anlagenparameter, wie Raumtemperaturen,
Warmwassertemperaturen, Heizprogramme etc. eingestellt
werden.
3. Bedienebene (nur für den Fachhandwerker)
diese Ebene ist mit einem Code geschützt und sollte nur vom
Fachhandwerker genutzt werden. Hier werden Wärmepumpen-
und Anlagenspezifische Daten festgelegt.
4.2
Das Wichtigste in Kürze
Einstellungen
Alle Einstellungen laufen nach dem gleichen Schema ab:
Beim Öffnen der Bedienklappe schaltet der Manager in den
Programmier-Modus. Ein Zeiger-Symbol
im display auf dem Anlagenparameter Raumtemp. 1. durch
drehen des
-Knopfes können Sie den Zeiger auf den An-
lagenparameter bringen, den Sie ändern möchten.
um Werte des Anlagenparameters zu ändern, drücken Sie die
-Taste. immer wenn die rote Kontrolllampe über der
aufleuchtet, können Sie mit dem
gezeigten Wert ändern. drücken Sie erneut die
Kontrolllampe erlischt und der neue Sollwert ist gespeichert.
Sollte die rote Kontrolllampe nach dem Speichern über der
-Taste nicht erlöschen, können weitere Werte bei diesem Para-
meter durch weiteres drücken der
Erst wenn die rote Kontrolllampe erloschen ist, kann der
Programmiervorgang beendet werden.
Programmiervorgang beenden
nach Eingabe und Sicherung der gewünschten Parameter-
änderungen können Sie durch Schließen der Bedienklappe
www.tecalor.de
erscheint unten
-Taste
-Knopf den momentan an-
-Taste, die
-Taste verändert werden.
den Vorgang beenden. Wollen Sie noch weitere Ver-
änderungen vornehmen, drehen Sie am
im display die Anzeige ZuRuECK erscheint und drücken dann
die
-Taste. damit kommen Sie zurück in die vorherige Ebene.
Wird die Bedienklappe bei leuchtener Kontrolllampe über der
-Taste geschlossen, geht der Manager in die Ausgangs-
position zurück. der veränderte Wert ist nicht gespeichert.
Bitte lesen!
Bei der Erstinbetriebnahme wird ein Anlagencheck
durchgeführt, d.h. alle Fühler, die zu dieser Zeit
angeschlossen sind, werden bei gewünschter
Abfrage im display angezeigt. Fühler, die vor der
Spannungsauflegung nicht angeschlossen wurden,
werden vom Manager nicht registriert und somit
nicht angezeigt. das Zeiger-Symbol überspringt
den Anlagenparameter.
Beispiel: Wenn der Warmwasserspeicher-Fühler bei der Erst-
inbetriebnahme nicht angeschlossen wurde, werden die An-
lagenparameter Warmwassertemp. und Warmwasserprog.
übersprungen. die Werte können damit nicht programmiert
werden.

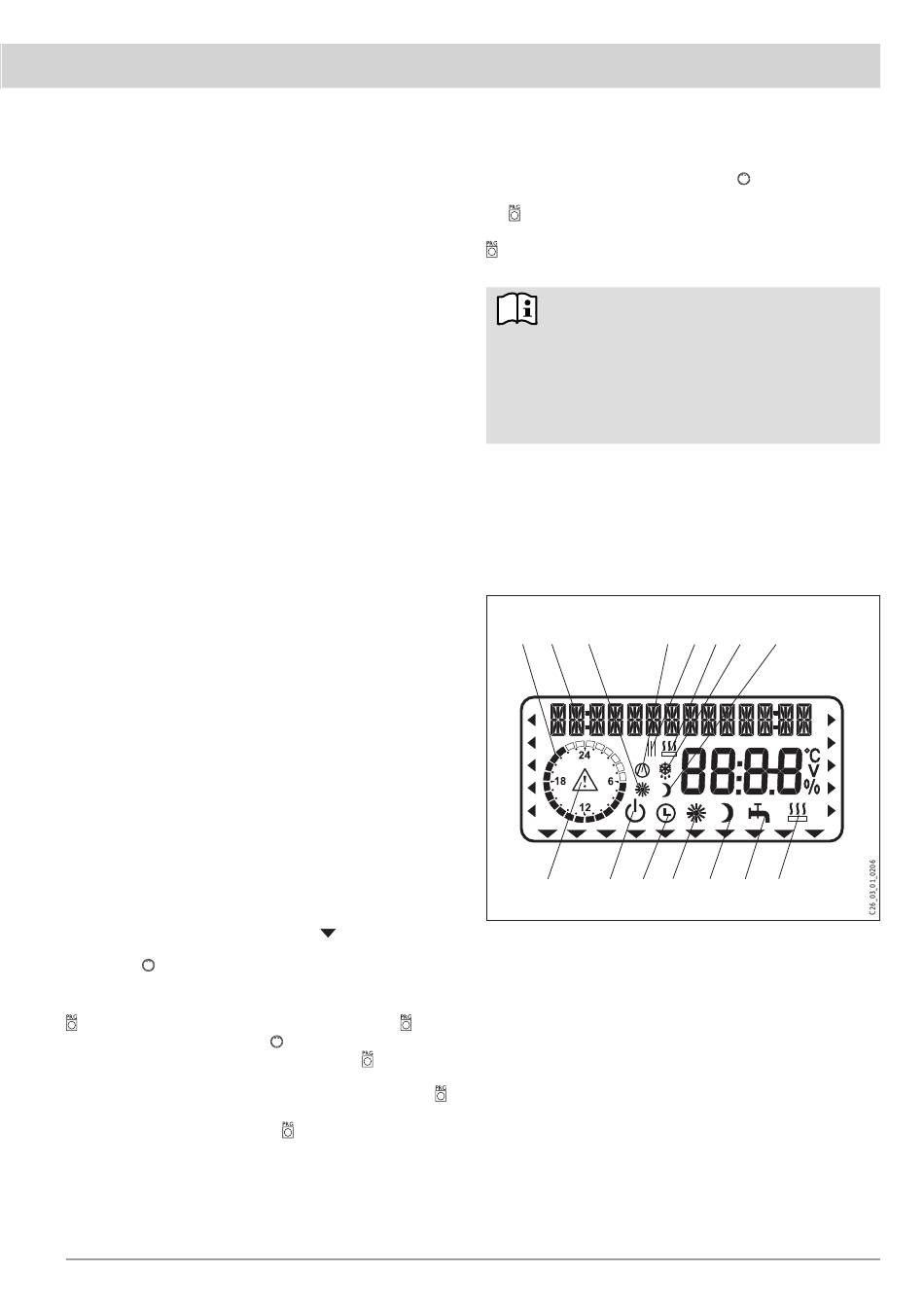

Displayanzeige mit allen Anzeigeelementen
1
2
3
15
14
13
1
Heizzeiten für Heizung und Warmwasser (schwarz)
2
14-stellige Klartextanzeige
3
Tagbetrieb für Heizkreis 1
4
Verdichter in Betrieb
5
Schaltzeitpaare für Heiz- und Warmwasserbetrieb
6
2. Wärmeerzeuger in Betrieb
7
Abtauen
8
Absenkbetrieb für Heizkreis 1
9
Elektrische not-/Zusatzheizung
10 Warmwasserbetrieb
11 dauernd Absenk-Betrieb
12 dauernd Tag-Betrieb
13 Automatikbetrieb
14 Bereitschaftsbetrieb
15 Fehlermeldung (blinkend)
Bedienung
Bedienung
-Knopf so lange, bis
4
5
6
7
8
12
11
10
9
