2. Montageanweisung

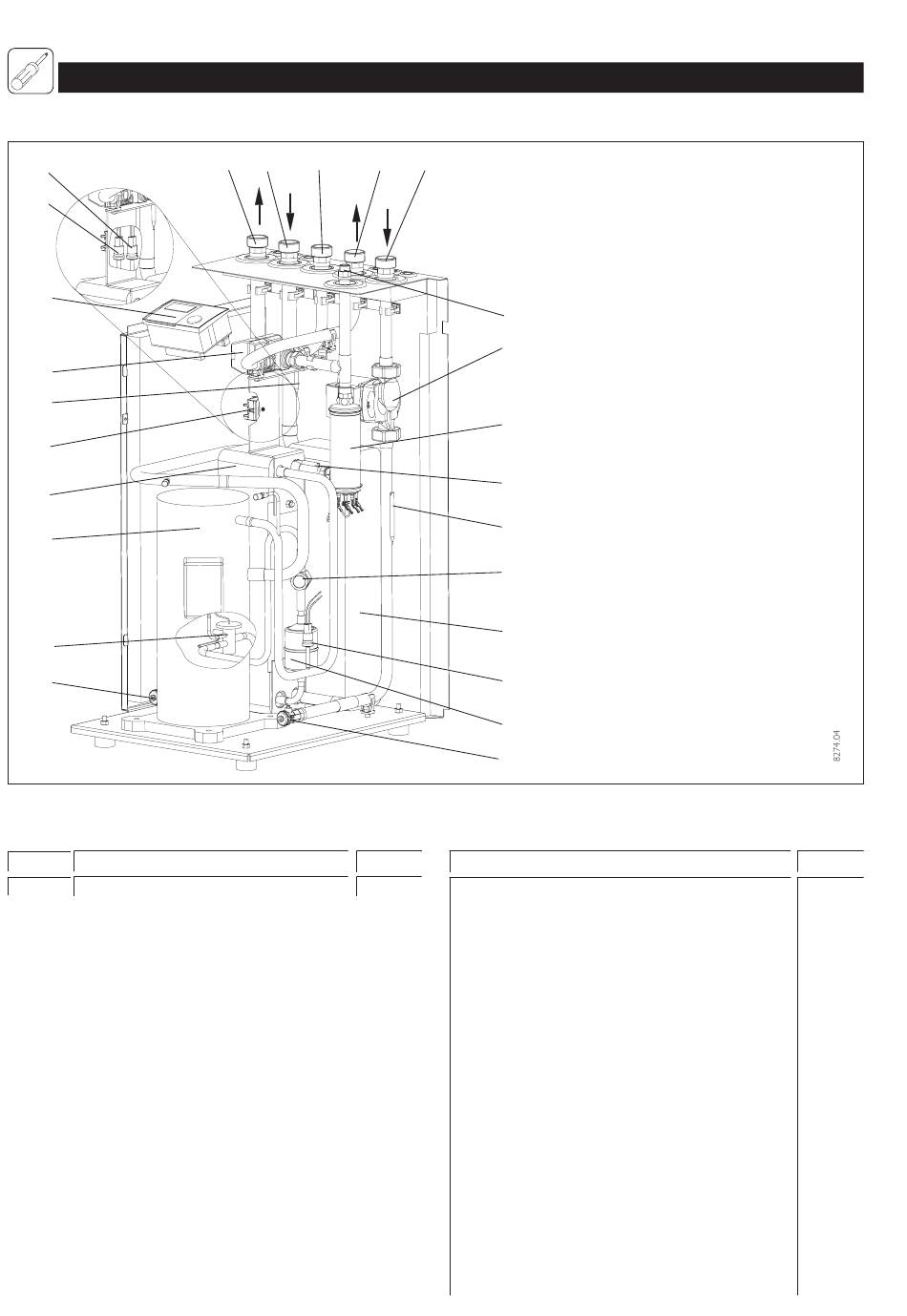

2.1 Geräteaufbau
22
21
25
24
23
8
20
19
18
17
Abb. 3
Zubehör (im Lieferumfang enthalten)
Anzahl Bennenung
1 Außenfühler AFS 2
16
für den Fachmann
1 2 3 4
Best.-Nr.
16 53 39
5
1 Sole-Austritt
2 Sole-Eintritt
3 Vorlauf-Warmwasserspeicher
4 Heizungsvorlauf
5 Heizungsrücklauf
6 Anschluss für Sicherheitbaugruppe
(im Beipack enthalten)
6
7 Heizungsumwälzpumpe / Pufferspeicherlade-
pumpe
7
8 STB-Elektr. Zusatzheizung
(Entriegelungsknopf auf der Rückseite)
9 Elektr. Zusatzheizung (interner 2.WE)
10 Temperaturfühler (Vorlauf)
9
11 Temperaturfühler (Rücklauf)
12 Schauglas
13 Verdampfer
14 Hochdruckbegrenzer
10
15 Filtertrockner
16 Füll- und Entleerungsventil (Heizung)
11
17 Füll- und Entleerungsventil (Sole)
18 Expansionsventil
12 19 Verdichter
20 Verflüssiger
21 Niederdruckwächter
22 Einfrierschutz
13
23 Temperaturfühler (Soleeintritt)
24 Umschaltventil
25 Wärmepumpenmanager WPM
14
15
16
2.2 Sonderzubehör
Benennung
Druckschlauch G 1¼" x 1 m (DN32)
Druckschlauch G 1¼" x 2 m (DN32)
Druckschlauch G 1¼" x 5 m (DN32)
Schlauchverschraubung für Druckschlauch DN32
Druckschlauch G 1¼" x 0,65 m (DN32)
Speicherbehälter SBP 100
WPKI-H (für Speicherbehälter SBP 100)
WPKI-V (für Speicherbehälter SBP 100)
WPKI 3 (für Speicherbehälter SBP 200 und 700)
Speicherbehälter SBP 200
Speicherbehälter SBP 700
Warmwasserspeicher SBB 300 E SOL
Warmwasserspeicher SBB 400 E SOL
WPSB 307 (Solebausatz)
WPSB 310 (Solebausatz)
WPSB 407 (Solebausatz)
WPSV 25-4 (Soleverteiler)
WPSV 32-4 (Soleverteiler)
WPSV 25-6 (Soleverteiler)
WPSV 32-6 (Soleverteiler)
Heizungs-Fernversteller FE 6
Anlegefühler AVF 6
Tauchfühler TF 6
Wärmeträgerflüssigkeit - Konzentrat
Wärmeträgerflüssigkeit - Fertiggemisch
Best.-Nr.
07 44 14
18 20 19
18 20 20
07 06 92
15 42 72
07 42 50
07 43 14
07 43 47
07 37 38
00 38 00
00 36 24
07 40 45
07 40 46
07 42 01
07 42 02
07 42 03
18 22 52
18 22 53
18 22 54
18 22 55
16 53 40
16 53 41
16 53 42
16 16 96
18 54 72
