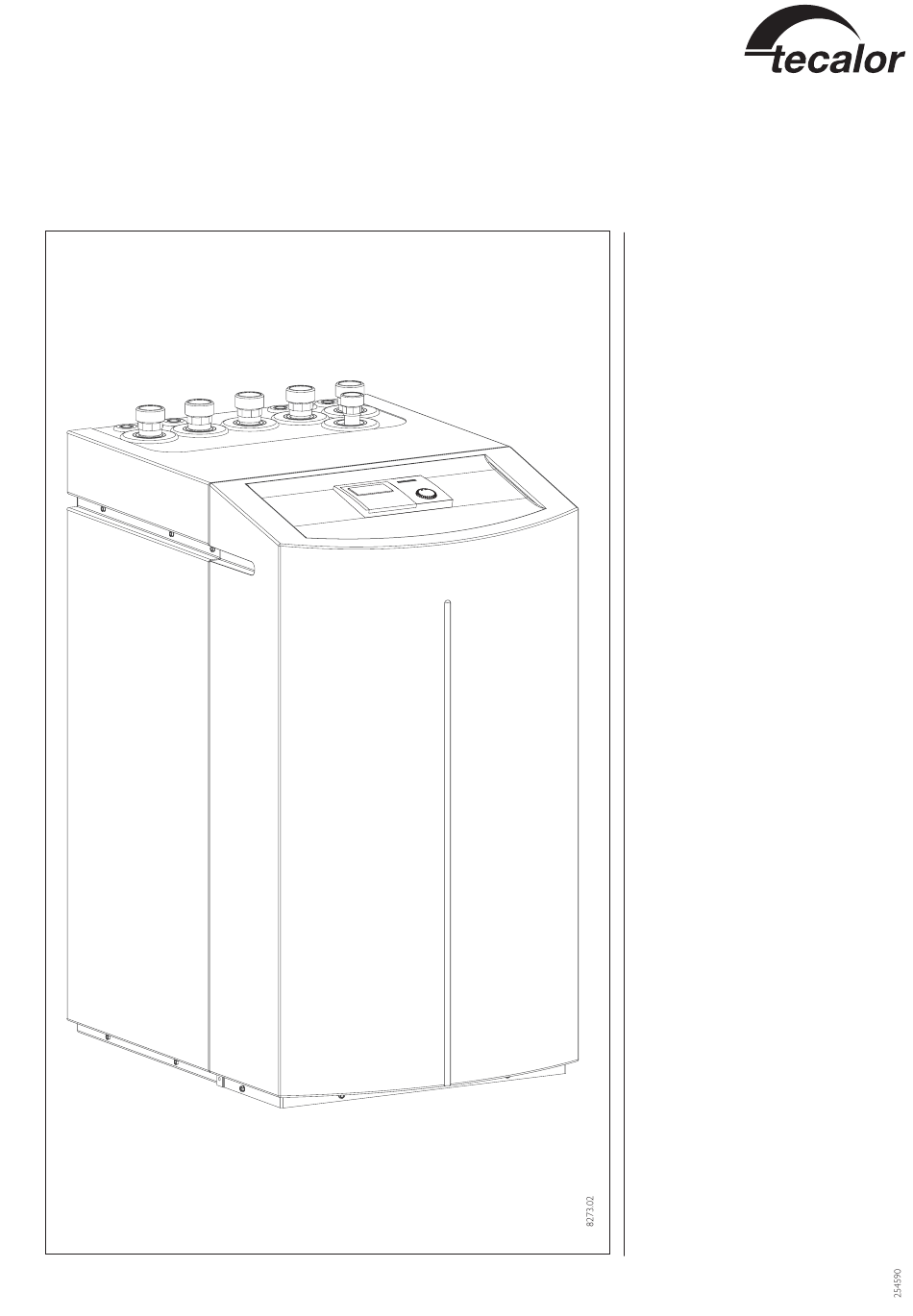

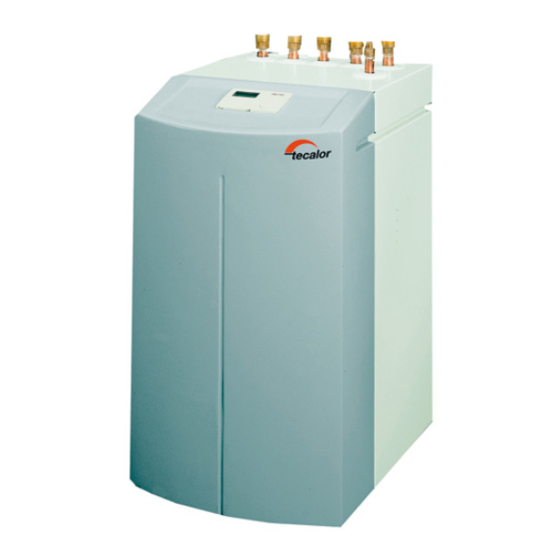

tecalor TTF 5 Gebrauchs- Und Montageanweisung
Wasser/wasser-wärmepumpe sole/wasser-wärmepumpe
Vorschau ausblenden
Andere Handbücher für TTF 5:
- Gebrauchs- und montageanweisung (48 Seiten) ,
- Gebrauchs- und montageanweisung (44 Seiten)
Inhaltsverzeichnis
Werbung
TTF 5, TTF 7, TTF 10, TTF 13, TTF 16
Wasser/Wasser-Wärmepumpe
Sole/Wasser-Wärmepumpe
Gebrauchs- und Montageanweisung
Die Montage (Wasser- und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem zuge-
lassenen Fachmann entsprechend dieser Anweisung ausgeführt werden.
Die Zukunft im Haus
Inhaltsverzeichnis
1.
1.7 Was tun wenn ...?
2.
Schaltplan
Anlagenschema
3.
Umwelt/Recycling
4.
Kundendienst/Garantie
2
2
2
3
3
3
4
12
13
13
13
13
14
15
15
20
20
20
27
28
30
30
36
39
40-44
46
46
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für tecalor TTF 5
Inhaltszusammenfassung für tecalor TTF 5
-
Seite 1: Inhaltsverzeichnis
TTF 5, TTF 7, TTF 10, TTF 13, TTF 16 Die Zukunft im Haus Wasser/Wasser-Wärmepumpe Sole/Wasser-Wärmepumpe Gebrauchs- und Montageanweisung Inhaltsverzeichnis Gebrauchsanweisung für den Benutzer und den Fachmann 2 1.1 Geräteübersicht 1.2 Gerätebeschreibung 1.3 Gebrauchs- und Montageanweisung 1.4 Wartung und Pflege 1.5 Wichtige Hinweise... -
Seite 2: Gebrauchsanweisung
1. Gebrauchsanweisung für den Benutzer und den Fachmann 1.1 Geräteübersicht A Display B Drehknopf C Drehschalter Reset / Auto D Taste Programmierung Kontrolllampe Programmierung Optische Schnittstelle RS 232 G Bedienklappe (offen) Anlagen-Statusanzeige Mischer öffnet Mischer schließt Umwälzpumpe Heizkreis 2 "Mischerkreis" Umwälzpumpe Heizkreis 1 "Radiatorenkreis"... -
Seite 3: Wichtige Hinweise
Manager in den Programmier-Modus. Ein aufgeführt. Zeiger-Symbol erscheint unten im Dis- WP-Typ 1: play auf dem Anlagenparameter Raumtemp. TTF 5, 7, 10, 13, 16 mit internen 2. WE. Drehschaltereinstellung 1. Durch Drehen des -Knopfes können Sie den Zeiger auf den Anlagenmenüpunkt WP-Typ 2: bringen, den Sie ändern möchten. -
Seite 4: Displayanzeige (Mit Allen Anzeigeelementen)
Displayanzeige (mit allen Anzeigeelementen) Heizzeiten für Heizung und Warmwasser (schwarz) 14 stellige Klartextanzeige Tagbetrieb für Heizkreis 1 Verdichter in Betrieb Schaltzeitpaare für Heiz- und Warmwasserbetrieb 2. WE in Betrieb Abtauen Absenkbetrieb für Heizkreis 1 2. Wärmeerzeuger (Notbetrieb) Warmwasserbetrieb Dauernd Absenk-Betrieb Dauernd Tag-Betrieb Automatikbetrieb Bereitschaftsbetrieb... - Seite 5 1.8.2 Anlagenmenüpunkte in der Übersicht (2. Bedienebene) Wählen Sie mit dem Drehknopf den gewünschten Menüpunkt aus. Um Einstellungen der Menüpunkte vorzunehmen blättern Sie weiter auf Seite 6. Mit dem Menüpunkt Raumtemp. 1 können Sie für den Heizkreis 1 die Raum-Solltemperatur für den Tag- und Absenk-Betrieb einstellen.
-
Seite 6: Warmwassertemperatur
Einstellungen in der 2. Bedienebene für den Benutzer und den Fachmann Raumtemperatur HK 1 Mit dem Menüpunkt Raumtemp. 1 können Sie für den Heizkreis 1 die Raumsolltemperatur für den Tag- und den Absenk-Betrieb einstel- len. Eine Veränderung dieser Parameter be- wirkt eine Parallelverschiebung der Heizkurve. -
Seite 7: Ferien- Und Partyprogramm
Ferien- und Partyprogramm Im Ferienbetrieb läuft die Wärmepumpen- Anlage im Absenkbetrieb und die Frostschutz- funktion für die Warmwasserbereitung ist aktiv, der Ferienbetrieb wird bei geschlossener Klappe im Display angezeigt. Für den Ferien- anfang wird das Jahr, der Monat und der Tag eingegeben, für das Ferienende muss ebenfalls das Jahr, der Monat und der Tag eingegeben werden. - Seite 8 – WP-Rücklaufi sttemperatur (HK1) Heizkurven – WP-Rücklaufsolltemperatur (HK1) bei Festwertregelung wird Festwerttemp Unter dem Menüpunkt Heizkurven können angezeigt Sie für den Heizkreis 1 und 2 jeweils eine – Mischervorlaufi sttemperatur (HK2) Heizkurve einstellen. Die richtige Wahl der – Mischervorlaufsolltemperatur (HK2) Heizkurve ist deshalb von großer Wichtigkeit! –...
- Seite 9 Bedienklappe öffnen! Heizkurven-Diagramm Für Heizkreis 1 und Heizkreis 2 ist jeweils eine Heizkurve einstellbar. Werkseitig ist für Heizkreis 1 die Heizkurve 0,6 und für Heizkreis 2 die Heizkurve 0,2 ein- gestellt. Die Heizkurven beziehen sich auf eine Raum-Solltemperatur von 20 °C. Einstellung Programmbetrieb Wechsel zwischen Tag- und Absenkbetrieb Die Abbildung zeigt eine Standard Heizkurve mit der Steilheit 0,8 bezogen auf einen Raum- sollwert für den Tag- Betrieb von 20 °C.
- Seite 10 Heizprogramme Unter dem Menüpunkt Heizprogramme kön- nen Sie für die Heizkreise 1 und 2 die dazu- gehörigen Heizprogramme einstellen. Sie haben die Möglichkeit, Ihre Heizung einzu- stellen für: – jeden einzelnen Tag der Woche (Montag, ..., Sonntag) – Montag bis Freitag (Mo - Fr) –...
- Seite 11 Warmwasserprogramme Unter dem Menüpunkt Warmwasserprog. können die Zeiten der Tag- und Nachttempe- raturen der Warmwasserbereitung einstellt werden. Sie haben die Möglichkeit, die Warmwasser- bereitung einzustellen für: – jeden einzelnen Tag der Woche (Montag, ..., Sonntag) – Montag bis Freitag (Mo - Fr) –...
-
Seite 12: Standardeinstellungen
Nur für 1. Schaltzeitpaar; 2. und 3. Schaltzeitpaar sind nicht vorprogrammiert. Raumsolltemperatur für den Heizkreis 1 oder Standarteinstellungen sind, wie von tecalor empfohlen, ohne Nachtabsenkung. Heizkreis 2 um ± 5 °C und die Betriebsart 22:00 - 6:00 (Nachtaufheizung wegen günstigen WP-Tarif) verändern. -
Seite 13: Montageanweisung
2. Montageanweisung für den Fachmann 2.1 Geräteaufbau Sole-Austritt Sole-Eintritt Vorlauf-Warmwasserspeicher Heizungsvorlauf Heizungsrücklauf Anschluss für Sicherheitbaugruppe (im Beipack enthalten) Heizungsumwälzpumpe / Pufferspeicherlade- pumpe STB-Elektr. Ergänzungsheizung (Entriegelungsknopf auf der Rückseite) Elektr. Ergänzungsheizung (interner 2.WE) Temperaturfühler (Vorlauf) Temperaturfühler (Rücklauf) Schauglas Verdampfer Hochdruckbegrenzer Filtertrockner Füll- und Entleerungshahn (Heizung) Füll- und Entleerungshahn (Sole) Expansionsventil... -
Seite 14: Technische Daten
2.4 Technische Daten Wärmepumpe TTF 5 TTF 7 TTF 10 TTF 13 TTF 16 Best.-Nr. 19 00 29 19 00 30 19 00 31 19 00 32 19 01 01 Bauform und Betriebsweise Bauform: Kompakt- / Split- / offene Ausführung... -
Seite 15: Technische Daten Regelung (Wpm)
2.4.1 Technische Daten Regelung (WPM) Versorgungsspannung 230 V ~ ± 10 %, 50 Hz Leistungsaufnahme max. 8 VA EN 60529 Schutzart IP 1XB EN 60730 Schutzklasse I I Wirkungsweise Typ 1B Software - Klasse A Gangreserve der Uhr, Wochentag > 10 Std. zul. - Seite 16 Leistungsdiagramm TTF 5 Abb. 4...
- Seite 17 Leistungsdiagramm TTF 7 Abb. 5a...
- Seite 18 Leistungsdiagramm TTF 10 Abb. 5b...
- Seite 19 Leistungsdiagramm TTF 13 Abb. 6a...
- Seite 20 Leistungsdiagramm TTF 16 Abb. 6b...
-
Seite 21: Gerätebeschreibung
Frostfrei. oder unterschritten, so ist der Betrieb einer DIN VDE 0100: Bestimmungen für das Errich- Tragfähiger Fußboden (Gewicht der tecalor Wasser/Wasser-Wärmepumpe mit ten von Starkstromanlagen mit Nennspannung TTF ca. 150 kg). dem vorliegenden Wasser nicht zulässig. bis 1000 V. - Seite 22 Maße in mm Abb. 8 Gehäuseteile entfernen Sole-Austritt Sole-Eintritt Warmwasser-Vorlauf Heizungs-Vorlauf Heizungs-Rücklauf Anschluss für Sicherheitsgruppe (im Beipack enthalten) Anschluss für elektr. Leitungen Abb. 9 1 Trittschalldämmung 2 Schwimmender Estrich Abb. 10 Gehäuseteile montieren Estrich und Trittschall- dämmung aussparen. Abb. 11 Abb.
-
Seite 23: Installation Der Wärmequellenanlage Für Ttf Mit Wärmequelle Sole
Die angegebenen Leistungsdaten sind Erlaubte Sole: auf das Ethylenglykol bezogen. Bei – Ethylenglykol 2.9.3.3 Wassertemperatur Einsatz von Propylenglykol und der tecalor- – Propylenglykol Die Wärmepumpe TTF ist bis zu Wasser- – Wärmeträgerflüssigkeit als Konzentrat Wärmeträgerfl üssigkeit als Fertiggemisch eintrittstemperaturen von + 7 °C einsetzbar. - Seite 24 2.9.5.2 Pufferspeicher Sole-Konzentration Dichte ρ Um einen störungsfreien Betrieb der Wärme- von Ethylenglykol-Wassermischungen pumpe zu gewährleisten, ist der Einsatz eines verschiedener Konzentrationen Pufferspeichers zu empfehlen. Der Pufferspei- cher dient zur hydraulischen Entkopplung der Volumenströme im Wärmepumpenkreis und Heizkreis. Wird z. B. der Volumenstrom im Heizkreis über Thermostatventile reduziert, so bleibt der Volumenstrom im Wärmepumpenkreis- konstant.
- Seite 25 – Brücke zwischen X4/5(Pumpe) und anzuschließen ist, ein T-Stück zu setzen, dass 2.9.5.10 Fühlermontage X4/8(HKP) entfernen die Rückläufe vom Heizungskreis und vom Die Temperaturfühler haben einen entschei- – Freigabesignal für zweiten externen Wär- Warmwassererwärmungskreis zusammenführt. denden Einfluss auf die Funktion der Hei- meerzeuger an X4/9(2.WE) anschließen zungsanlage.
- Seite 26 (Silikon Anschlussleitung) ist für eine einwand- – 10 1495 1117 freie Funktion einer Solaranlage von entschei- 1630 1155 dender Bedeutung. Bei tecalor Kollektoren 1772 1194 wird der Fühler in Fließrichtung des Wärme- trägermediums gesehen am letzten Kollektor 1232 1922 installiert. Dazu ist am Kollektor die Kollek-...
- Seite 27 3/N/PE~400/50 3/PE~400/50 1/N/PE~230/50 (Ground) Netzanschluss Wärmepumpe (Verdichter) L1, L2, L3, PE Ergänzungsheizung L1, L2, L3, N, PE Anschluss- Klemmen- leistung belegung 2,6 kW N PE 3,0 kW N PE 3,2 kW L3 N PE 5,6 kW L1 L2 N PE 5,8 kW L3 N PE 6,2 kW...
-
Seite 30: Inbetriebnahme Im Überblick
2.10 Inbetriebnahme im Überblick (3. Bedienebene) Parameter (wird im Display angezeigt) INBETRIEBNAHME CODE-EINGABE SPRACHE DEUTSCH --------- MAGYAR KONTRAST DISPLAYANZEIGE RUECKLAUFIST AUSSENTEMP WOCHENTAG WARMWASSERTEMP MISCHER-TEMP NOTBETRIEB EIN / AUS ANLAGENTYP EIN / AUS SOLARBETRIEB WAERMEMENGE ZURUECK SOLARTEMP IMPULSRATE SOLARDIFFERENZ AUFHEIZ-PROG AUS / EIN SOCKELTEMP DAUER-SOCKEL AUFHEIZTEMPMAX... - Seite 31 ABSTAND-HEIZK KESSELSOLLTEMP °C FREIGABE 2.WE WW EIN / AUS UNTERSTUEZT UNABHAENGIG ALLEINE ZURUECK GRENZE-WW °C BIVALENZ-WW °C WW-AUTOMATIK AUS / EIN WW-AUSSENTEMP ZURUECK WW-LERNEN EIN / AUS WW-STUFEN WW-HYSTERESE °C ANTILEGIONELLE EIN / AUS REGLERDYNAMIK STILLSTANDZEIT RESTSTILLSTAND WAERMEPUMPE 1 ----- WAERMEPUMPE 6 ZURUECK SOFORTSTART...
-
Seite 32: Erstinbetriebnahme
2.11 Erstinbetriebnahme 2.12 Inbetriebnahme im Ein- und die Wärmepumpe ausfällt, springt der Programmschalter automatisch auf die zelnen Betriebsart Notbetrieb. Die Erstinbetriebnahme des Gerätes, sowie Beim WP-Typ 2 muss der 2. Wärmeerzeu- die Einweisung des Betreibers dürfen nur Bei der Inbetriebnahme der Wärmepumpen- ger für die Heizung oder für das Warmwasser von einem zugelassenen Fachmann durchge- anlage müssen neben den Einstellungen in der... -
Seite 33: Aufheiz-Prog
Aufheiz–Prog höher. Der Mischer (Heizkreis 2) regelt auf die (Einstellung 1, 2, und 3) der Außentemperatur eingestellten Sollwerte vom Aufheizprogramm ermittelt werden soll. In beiden Fällen, wenn Aufheizprogramm für Fußbodenhei- (Sockeltemperatur und Maximaltemperatur) die aktuelle oder die ermittelte Außentempe- zung ratur ≥... - Seite 34 Wärmepumpe deaktiviert ist, das Schalten Maximale WP-Vorlauftemperatur für vom Einfrierschutzdruckwächter hat keinen Warmwasser Einfluss mehr. Kaliumkarbonat als Sole (tecalor-Wärme- Einstellbereich 20 °C bis 65 °C. trägerflüssigkeit mit der Bestell-Nr. 185472) Diese Einstellung begrenzt die Vorlauftempe- besagt, dass der Einfrierschutz der Wärme- ratur der Wärmepumpe bei der Warmwasser-...
- Seite 35 fluss auf einen Wert ≥ 2 eingestellt werden. – Die Heizkörperventile im Führungsraum Frostschutz Der Raumfühlereinfluss hat die gleiche Wir- müssen immer voll geöffnet sein. kung wie der Außenfühler auf die Rücklauf- – Die Temperatur im Führungsraum ist maß- Um das Einfrieren der Heizungsanlage zu ver- temperatur, nur die Wirkung ist um den einge- gebend für den gesamten Heizkreis.
- Seite 36 Die Einschaltbedingungen für den 2. WE sind: Abstand-Heizk Bivalenz-WW – Bivalenztemperatur ist unterschritten Heizkurvenabstand Bivalenztemperatur der Wärmepum- – Wärmepumpe ist mit allen Stufen in Be- Dieser Parameter ist nur einstellbar, wenn pe für den Warmwasserbetrieb trieb Parameter 22 (Freigabe 2.WE) auf “EIN“ Siehe Freigabe 2.
- Seite 37 Typ–IWS Relaistest WW-Hysterese Durch Drücken der PRG-Taste lassen sich die Durch das Drücken der PRG-Taste und dem Hier wird die Schalthysterese beim Warmwas- werkseitigen Einstellungen der Wärmepum- anschließendem Weiterdrehen am Drehknopf serbetrieb festgelegt. pen (Drehschalterstellung auf der IWS) abru- können alle Relaisausgänge des WPM einzeln fen und werden im Display dargestellt.
-
Seite 38: Maßnahmen Bei Störungen
2.13 Maßnahmen bei Störun- Bei allen auftretenden Störungen (nicht bei Bei diesen Fehlern erfolgt ein Eintrag Heißgas) schaltet die Wärmepumpe aus, die und die Anlage in die Fehlerliste rote LED auf der IWS blinkt für ca. wird abgeschaltet. 10 min nach der Feh- 10 Minuten, die Stillstandszeit wird gesetzt und Störungen, die in der Anlage oder in der lerbehebung erlischt die Anzeige im Display. -
Seite 39: Störungsanzeige Im Display: Fühlerfehler
2.13.2 Störungsanzeige im Display: 2.13.3 Wärmepumpe läuft nicht Fühlerfehler Wärmepumpe ist in Bereitschaftsbetrieb Abhilfe: Ändern in Programmbetrieb Sperrzeit liegt an; Bereitschaftssymbol blinkt Abhilfe: Abwarten, nach Ende der Sperrzeit läuft die Wärmepumpe automatisch wieder an. Der Fehlercode bezieht sich auf Temperaturfühler, die unter dem Es liegt keine Wärmeanforderung vor Anlagenmenüpunkt Info. -
Seite 40: Kontrolle Der Einstellungen Auf Der Iws
2.13.4 Kontrolle der Einstellungen auf der IWS Leuchtdioden Haken-Schalter 2 S2 Drehschalter Schiebeschalter Abb. 16 Der Schaltkasten mit der "Internen Wär- eingebaut ist). Der Schalter muss daher immer mepumpen Steuerung" (IWS) ist nach dem auf OFF stehen. Abnehmen der Fronthaube zugänglich. Im Folgenden sind die für die TTF erforderlichen Leuchtdioden Einstellungen der IWS aufgeführt:... -
Seite 41: Inbetriebnahmeliste
2.14 Inbetriebnahmeliste Während der Inbetriebnahme sollte das Regelgerät auf Bereitschaftsbetrieb stehen. Damit verhindern Sie, dass die Wärmepumpe unkontrolliert anläuft. Vergessen Sie nicht, die Anlage auf die zuletzt eingestellte Betriebsart zurückzustellen. Parameter Einstellbereich Standard Anlagenwert Code-Nummer eingeben 0000 bis 9999 1000 Sprache Deutsch Kontrast... - Seite 42 Anlagenbeispiel: TTF.. monovalent mit Pufferspeicher Heizkreis Wärmequelle Bei Pufferspeicher-Anschluss Brücke entfernen Wärmepumpe Außentemperaturfühler Rücklauftemperaturfühler Wärmepumpe Umwälzpumpe für die Wärmepumpe (Wärmequelle) Umwälzpumpe für die Wärmepumpe (heizungsseitig) Umwälzpumpe für den Heizkreis 1 Sicherheitsventil Ausdehnungsgefäß Pufferspeicher / hydraulische Weiche Schwingungsdämpfer Rückschlagventil Füll- und Entleerungshahn Entlüftung...
- Seite 43 Anlagenbeispiel: TTF.. monovalent mit Pufferspeicher und Warmwasserbereitung Heizkreis Warmwassers Wärmequelle Bei Pufferspeicher-Anschluss Wärmepumpe Brücke entfernen Außentemperaturfühler Rücklauftemperaturfühler Wärmepumpe Warmwassertemperaturfühler Umwälzpumpe für die Wärmepumpe (Wärmequelle) Umwälzpumpe für die Wärmepumpe (heizungsseitig) Umwälzpumpe für den Heizkreis 1 Sicherheitsventil Ausdehnungsgefäß Pufferspeicher / hydraulische Weiche Schwingungsdämpfer Rückschlagventil Füll- und Entleerungshahn...
- Seite 44 Anlagenbeispiel: TTF.. monovalent mit Pufferspeicher, Warmwasserbereitung und Solar Heizkreis Warmwasser Wärmequelle 2c 2a Bei Pufferspeicher-Anschluss Brücke entfernen Wärmepumpe Ausdehnungsgefäß Außentemperaturfühler Pufferspeicher / hydraulische Weiche Rücklauftemperaturfühler Wärmepumpe Schwingungsdämpfer Warmwassertemperaturfühler Rückschlagventil Kollektorfühler-Solar Füll- und Entleerungshahn Speicherfühler-Solar Entlüftung Umwälzpumpe für die Wärmepumpe (Wärmequelle) Warmwasserspeicher Umwälzpumpe für die Wärmepumpe (heizungsseitig) Kaltwasser-Sicherheitsgruppe DIN 1988...
- Seite 45 Anlagenbeispiel: TTF.. monovalent mit 100-Liter-Pufferspeicher Heizkreis Wärmequelle Wärmepumpe Außentemperaturfühler Rücklauftemperaturfühler Wärmepumpe Umwälzpumpe für die Wärmepumpe (Wärmequelle) Bei Pufferspeicher-Anschluss Umwälzpumpe für die Wärmepumpe (heizungsseitig) Brücke entfernen Umwälzpumpe für den Heizkreis 1 Sicherheitsventil Ausdehnungsgefäß Pufferspeicher / hydraulische Weiche Schwingungsdämpfer Rückschlagventil Füll- und Entleerungshahn Entlüftung...
- Seite 46 Anlagenbeispiel: TTF.. monovalent mit 100-LiterPufferspeicher und Warmwasserbereitung Warmwasser Heizkreis Wärmequelle Wärmepumpe Außentemperaturfühler Rücklauftemperaturfühler Wärmepumpe Warmwassertemperaturfühler Bei Pufferspeicher-Anschluss Umwälzpumpe für die Wärmepumpe (Wärmequelle) Brücke entfernen Umwälzpumpe für die Wärmepumpe (heizungsseitig) Umwälzpumpe für den Heizkreis Sicherheitsventil Ausdehnungsgefäß Pufferspeicher / hydraulische Weiche Schwingungsdämpfer Rückschlagventil Füll- und Entleerungshahn Entlüftung...
- Seite 47 3. Inbetriebnahmeprotokoll für den Fachmann Anschrift Kunde: Aufstellbedingungen gemäß tecalor Gebrauchs- und Montageanweisung: Volumen-Aufstellraum: m³ Wärmepumpen Gehäuseentlüftung: Rohrleitung ins Freie vorhanden nein Anschrift Installateur: wenn ja: Länge der Rohrleitung: Durchmesser der Rohrleitung: Anzahl der Bögen: Gebäudetyp: Abstand der Wärmepumpe zu möglichen Zündquellen > 1 m...
- Seite 48 10. Wärmequelle: 12. Komponenten der Anlagen-Peripherie: Luft Außenluft Umwälzpumpe Quelle Abluft Fabrikat / Typ Temperatur min: °C Umwälzpumpe Heizung Fabrikat / Typ max: °C Erdreich Umwälzpumpe Erdwärmesonde Anzahl: Wärmepumpe/Wärmeaustauscher Fabrikat / Typ Nenndurchmesser Rohr: Verteiler: ja nein Umwälzpumpe Wärmeaustauscher / Speicher Tiefe der Bohrungen: Fabrikat / Typ Anschluß...
- Seite 49 15. Meßwerte: 16. Überprüfung nach VDE 0701 nach 10 minütiger Betriebszeit an der WP gemessen: durchgeführt: nein Eintritt Sole/Wasser/Luft: °C Werte in Ordnung: nein Austritt Sole/Wasser/Luft: °C Vorlauf Wärmepumpe: °C Rücklauf Wärmepumpe: °C 17. Anlagenskizze Ort, Datum Unterschrift Installateur...
-
Seite 50: Umwelt Und Recycling
Art der Schaden behoben Angabe des vom Kunden festgestellten Feh- Feiertagen. werden soll. Es steht tecalor frei, eine Repa- lers des Gerätes und des Zeitpunktes seiner ratur des Gerätes ausführen zu lassen oder Feststellung bei tecalor anzumelden. Als Garan- Im Notfall steht also immer ein Kunden dienst- selbst auszuführen. -
Seite 51: Garantie-Urkunde
Garantie-Urkunde Verkauft am: Nr.: Garantie-Urkunde: Wärmeerzeugungs- und Lüftungsgerät TTF..Stempel und Unterschrift des Fachhändlers:... -
Seite 52: Adressen Und Kontakte
Die Zukunft im Haus Adressen und Kontakte www.tecalor.de tecalor GmbH Fürstenberger Str. 77 37603 Holzminden Telefon 0 5531 - 9 90 68-700 05531 - 9 90 68-712 E-Mail info@tecalor.de Internet www.tecalor.de Service-Center allgemeine Information und technische Auskunft Vertrieb: 0 180 5 - 70 07 02 Telefon: info@tecalor.de...
