73 Fehlerliste
Durch Drücken der PRG-Taste wird der 1. Fehlercode angezeigt. Die Fehlerliste zeigt die letzten 10 aufgetretenen Fehler der Anlage auf. Der
jüngste Fehler hat die Nummer 1.
Links im Display wird die laufende Fehlernummer angezeigt. In der Mitte die Nummer der IWS (1...6), bzw. 7 für das Mischermodul MEM und
rechts der Fehlercode:
01 Fehler Quellentemp. unterschritten
02 Fehler Sammelstörung
04 Fehler Hochdruck / Niederdruck
05 Fehler Frostschutzfühler
06 Fehler Relais Treiber
07 Fehler Relais Pegel
Zur Fehlerbehebung siehe Abschnitt 6 der Montageanweisung: Maßnahmen bei Störungen.

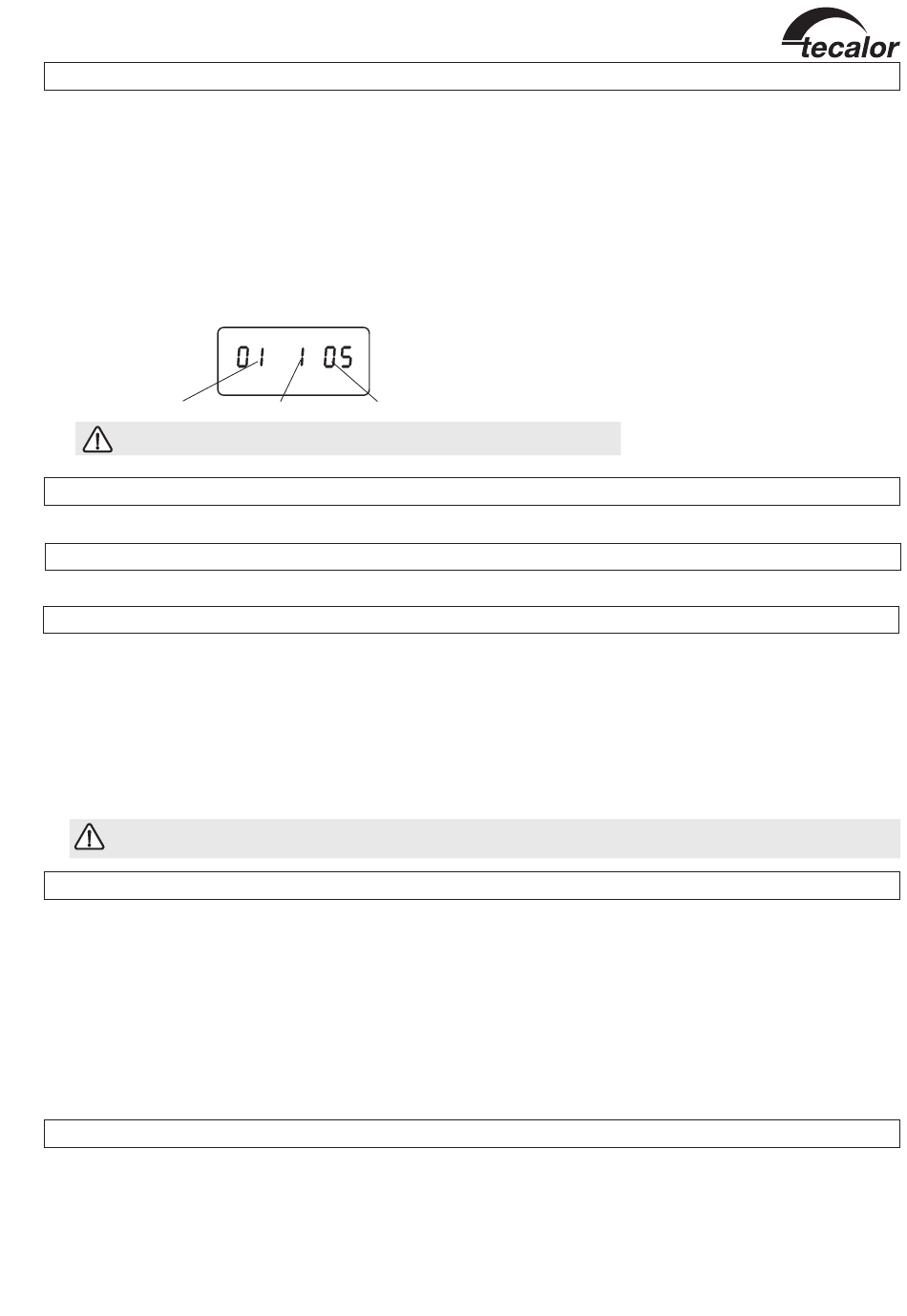

Beispiel:
Laufende Fehler-Nr.
Bei Netzausfall gehen die Einträge der Fehlerliste verloren.
74 Gerätekennung WPM
Anzeige des aktuellen Softwarestandes im WPM.
75 Softwarestand der IWS
Durch Auslösen durch PRG-Taste wird der Softwarestand der IWS angezeigt.
76 Einstellung IWS
Durch Auslösen der PRG-Taste lassen sich die werkseitigen Einstellungen der IWS abrufen.
Verlassen der Funktion durch erneutes Betätigen der PRG-Taste.
Linke Anzeige : Fortlaufende IWS: Nummer 01 und 02 ( Digit 1 und 2 )
Rechte Anzeige : Maschinentyp nach festgelegtem Schlüssel ( Digit 5 und 6 )
Folgende Maschinentypen sind möglich:
1: Einverdichter mit Umkehrabtauung mit internen 2. WE
2: Einverdichter mit Umkehrabtauung mit externen 2. WE
7: MEM (nur zur Identifikation)
Diese durchlaufende Nummerierung nicht mit der Stellung des Drehschalters auf der IWS (siehe Abb. 19) verwechseln.
77 Anlagenanalyse
Funktion zum Ansehen des Anlagenzustandes während der Initialisierung oder während des Betriebes. Während der Initialisierung sollte der
Parameter angefahren bleiben.
Wochentagszahlen (oben):
Zeiger-Symbol links/rechts:
Zeiger-Symbol unten:
rechte Zahlen:
Uhrensymbol:
Warndreieck:
78 Reset der IWS
Im Fehlerfall kann die IWS zurückgesetzt werden. Durch Drücken der PRG-Taste und der Einstellung auf 01 und wiederholtes Drücken der
PRG-Taste wird der Softwarereset eingeleitet. Der Verdichter läuft nach der Stillstandzeit wieder an. Der Fehler bleibt in der Fehlerliste ge-
speichert. (siehe Parameter 73)
08 Fehler Drehschalter
10 Fehler Lüfter Treiber
11 Fehler Reset Baustein
12 Fehler RAM
13 Fehler ROM
Nr. der IWS Fehlercode
Zeigen die am BUS angeschlossenen IWS an. Nur bei korrekter Anbindung an den BUS werden die entspre-
chenden Ziffern nacheinander angezeigt.
Anlagen-Statusanzeige (Mischer, Pumpen)
Eingeschaltete Verdichterstufen 1
Zeigt die internen Berechnungen des Reglers an (siehe Parameter 60). Der interne 2.WE wird geschaltet, wenn
der Zähler heruntergezählt hat.
Blinkt bei EVU- Sperre
Blinkt bei aufgetretenem Fehler
Fehlercode durch linke Zahlen
ErrL
SOFT
BUS
