tecalor TTF 7 Gebrauchs- Und Montageanweisung Seite 39

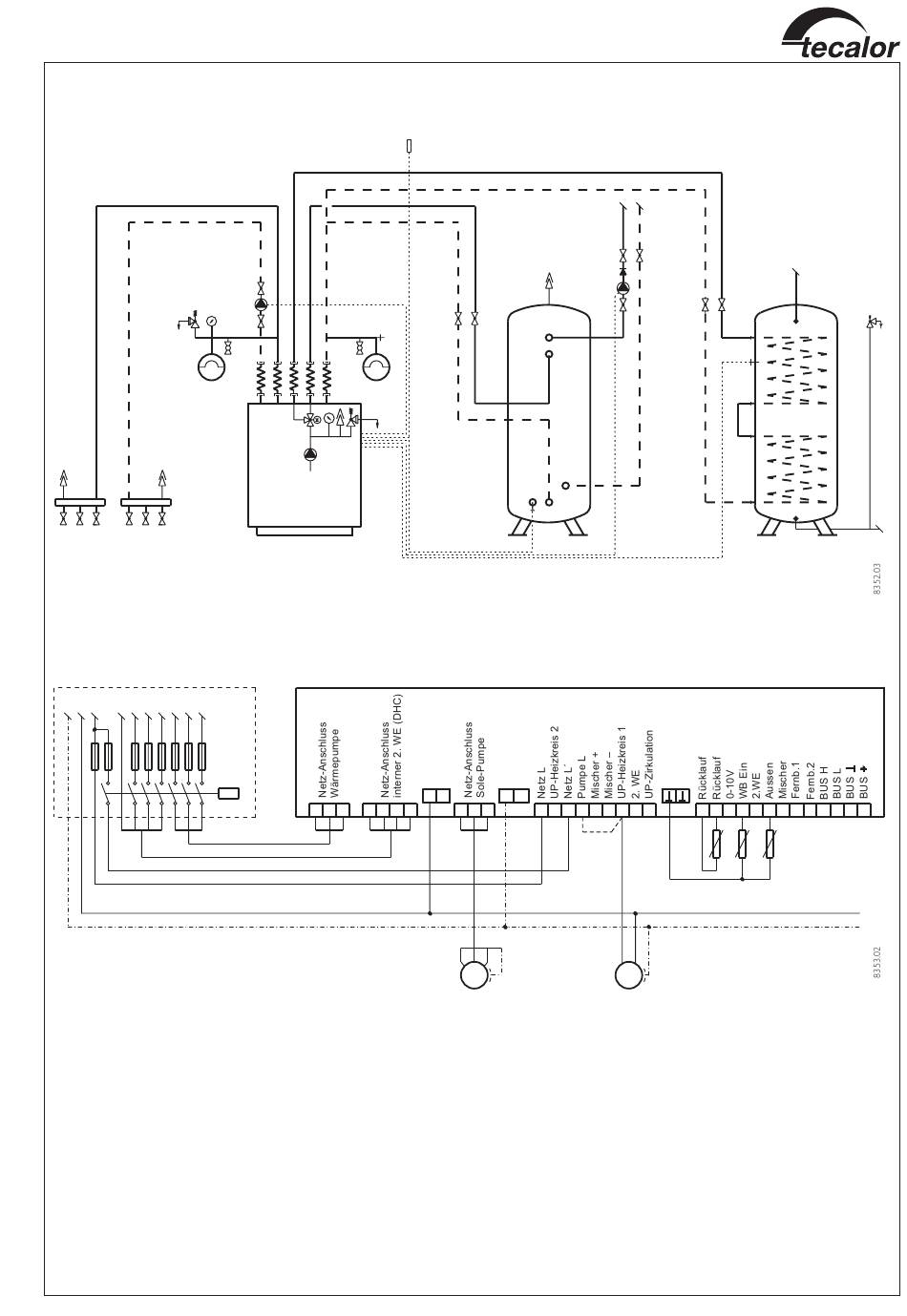

Anlagenschema: TTF monovalent mit Warmwasserbereitung
35 x 1,5 mm
7
12
8
13
13
Wärmequelle
PE N L N L1 L2 L3 L1 L2 L3
Schütz
EVU-
Freigabe
K1
L´
1 Wärmepumpe
2 Außentemperaturfühler
3 Rücklauftemperaturfühler Wärmepumpe
4 Warmwassertemperaturfühler
5 Umwälzpumpe für die Wärmequelle WP
6 Umwälzpumpe für den Heizkreis
7 Sicherheitsventil
8 Ausdehnungsgefäß
9 Pufferspeicher / hydraulische Weiche
10 Schwingungsdämpfer
11 Rückschlagventil
12 Füll- und Entleerungshahn
13 Entlüftung
14 Warmwasserspeicher
15 Kaltwasser-Sicherheitsgruppe DIN 1988
28 x 1,5 mm
5
12
7
8
10
1
L1 L2 L3 N L1 L2 L3
2
Heizkreis
13
9
3
PE PE
N N
L1 L2 L3
1 2 3 4 5 6 7 8 9
Pumpe
Wärmequelle
M
Pos. 5
Warmwasserspeicher
11
6
4
1 2 3 4 5 6 7 8 9 10 11 12 13
*
3 4 2
Pumpe
Heizkreis
M
Pos. 6
*
Bei Pufferspeicher-Anschluss
Brücke entfernen
14
15
39
