Das Wichtigste in Kürze

Einstellungen

Alle Einstellungen laufen nach dem glei-
chen Schema ab:
Beim Öffnen der Bedienklap-
pe schaltet das Regelgerät in
den Programmier-Modus. Ein
Zeiger-Symbol
unten im Display auf dem
Anlagenparameter Solar-
temperaturen. Durch Drehen
des -Knopfes können Sie
den Zeiger auf den Anlagen-
parameter bringen, den Sie
ändern möchten.
Um den Wert des Anlagen-
parameters zu ändern, drük-
ken Sie die -Taste und es
erscheinen die Einstellwerte.
Durch nochmaliges Drücken
der -Taste leuchtet die rote
Kontrolllampe über der
Taste auf. Jetzt können Sie mit
dem -Knopf den gewünsch-
ten Wert einstellen. Drücken
Sie erneut die -Taste, die
Kontrolllampe erlischt und
der neue Sollwert ist gespei-
chert.
Programmiervorgang beenden
Nach Eingabe und Speicherung der
gewünschten Parameteränderungen
können Sie durch Schließen der Bedi-
enklappe den Vorgang beenden. Wollen
Sie aber noch weitere Veränderungen
vornehmen, drehen Sie am
immer bis im Display die Anzeige End
erscheint und drücken die
Damit kommen Sie zurück in die vor-
herige Ebene. Wird die Bedienklappe
vor dem Drücken der -Taste (Kon-
trolllampe an) geschlossen, geht der
Regler in die Ausgangsposition zurück
(Anzeige der Uhrzeit, Datum). Der
veränderte Wert ist nicht gespeichert.
Bei der Erstinbetriebnahme wird
ein Anlagencheck durchgeführt, d.h.
alle Fühler, die zu dieser Zeit ange-
schlossen sind, werden bei gewünschter
Abfrage im Display angezeigt. Fühler, die
vor der Spannungsauflegung nicht
angeschlossen wurden, werden von der
Regelung nicht registriert und somit
nicht angezeigt. Das Zeiger-Symbol
überspringt den Anlagenparameter.
Beim verändern der Fühlerkonfiguration
muss die Regelung nach 2.7.1.1 resetet
werden.

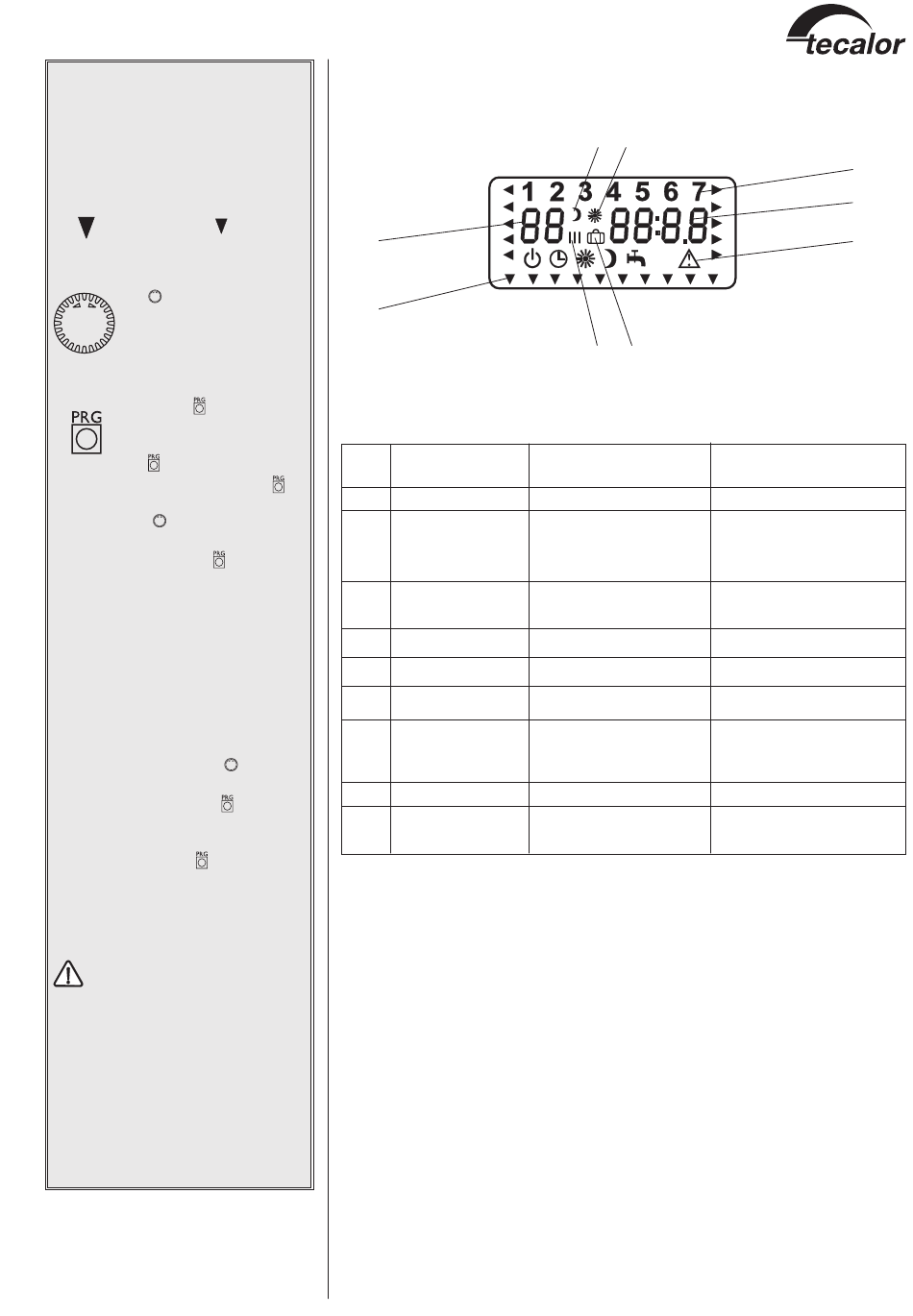

Displayanzeige (mit allen Anzeigeelementen)
erscheint
7 7 7 7 7
6 6 6 6 6
Die Bedeutung der Anzeigeelemente hängt von der Bedienebene ab:
Nr.
-
1
2
3
4
5
6
7
Speichertemperatur
-Knopf
8
-Taste.
9
1. Bedienebene 2. Bedienebene
(Betriebsarten)
Wochentag
Uhrzeit Uhrzeit, Temperaturen,
Partystunden, Ferientage
Betriebsarten,
Fehlersymbol
– Ferienprogramm
– Schaltzeiten ( I, II, III )
– Zeiger-Symbol
T Raum Ist-Temperatur,
S1
Warmwasser Ist-Temperatur
Absenk-Betrieb Absenk-Betrieb
Tag-Betrieb
Partyprogramm
8 8 8 8 8 9 9 9 9 9
5 5 5 5 5 4 4 4 4 4
Wochentag Anzahl der Busteilnehmer
Code,Parameter, Temperatur,
Zeitintervalle, Softwarestand,
Heizkurve
–
Parameter
Tag-Betrieb
1 1 1 1 1
2 2 2 2 2
3 3 3 3 3
3. Bedienebene
(Inbetriebnahme)
Hardwarestand
–
–
-
–
Parameter
–
–
