Anlagenschema - tecalor TTF 7 Gebrauchs- Und Montageanweisung

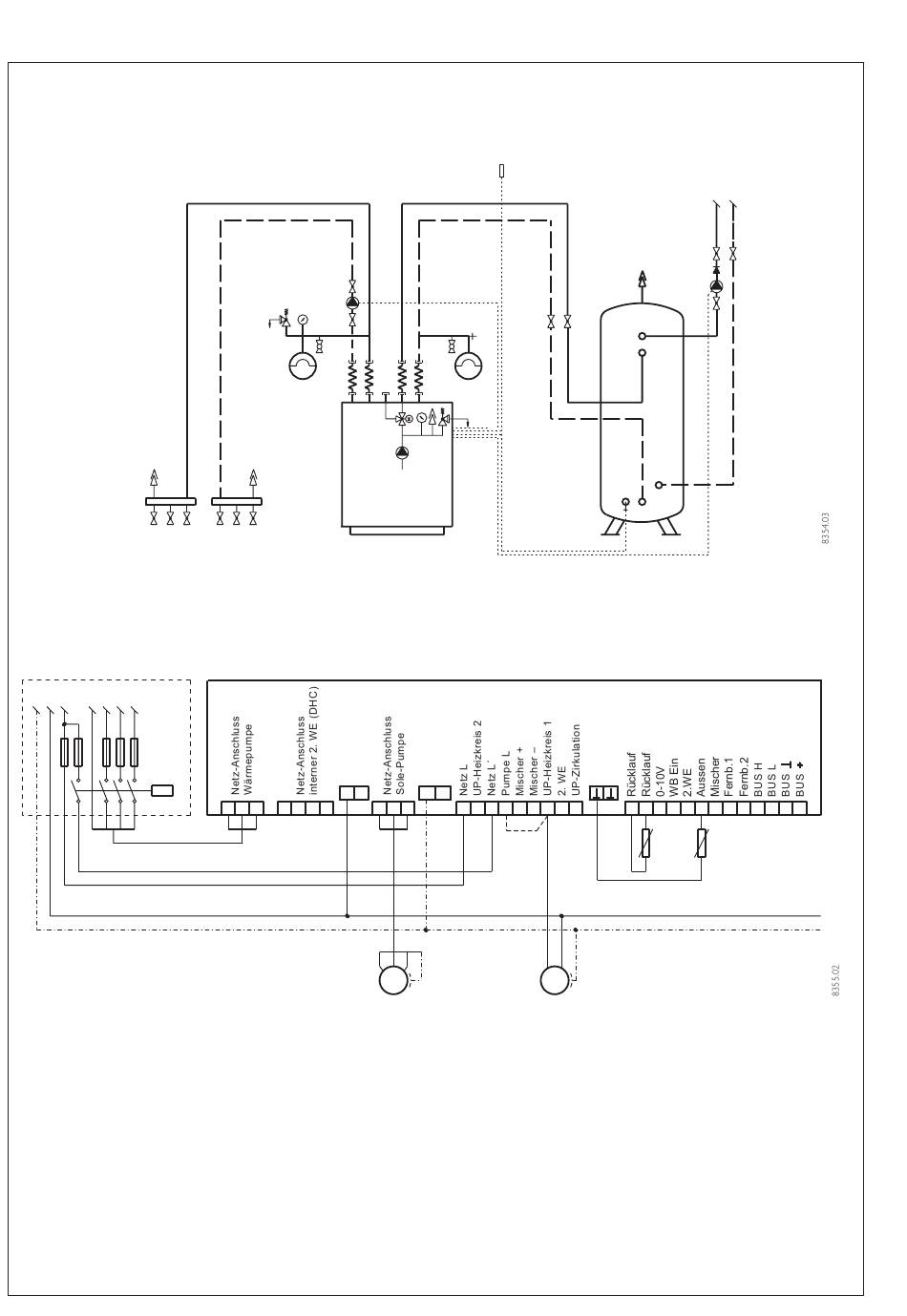

Anlagenschema: TTF monovalent
13
Wärmequelle
PE N L N L1 L2 L3
Schütz
EVU-
Freigabe
K1
L´
1 Wärmepumpe
2 Außentemperaturfühler
3 Rücklauftemperaturfühler Wärmepumpe
5 Umwälzpumpe für die Wärmequelle WP
6 Umwälzpumpe für den Heizkreis
7 Sicherheitsventil
8 Ausdehnungsgefäß
9 Pufferspeicher / hydraulische Weiche
10 Schwingungsdämpfer
11 Rückschlagventil
12 Füll- und Entleerungshahn
13 Entlüftung
38
35 x 1,5 mm
5
7
12
8
10
13
N N
L1 L2 L3 N L1 L2 L3
2
28 x 1,5 mm
12
7
8
1
PE PE
L1 L2 L3 1 2 3 4 5 6 7 8 9
*
Pumpe
Wärmequelle
M
Pos. 5
*
Bei Pufferspeicher-Anschluss
Brücke entfernen
Heizkreis
11
13
6
9
3
1 2 3 4 5 6 7 8 9 10 11 12 13
3 2
Pumpe
Heizkreis
M
Pos. 6
