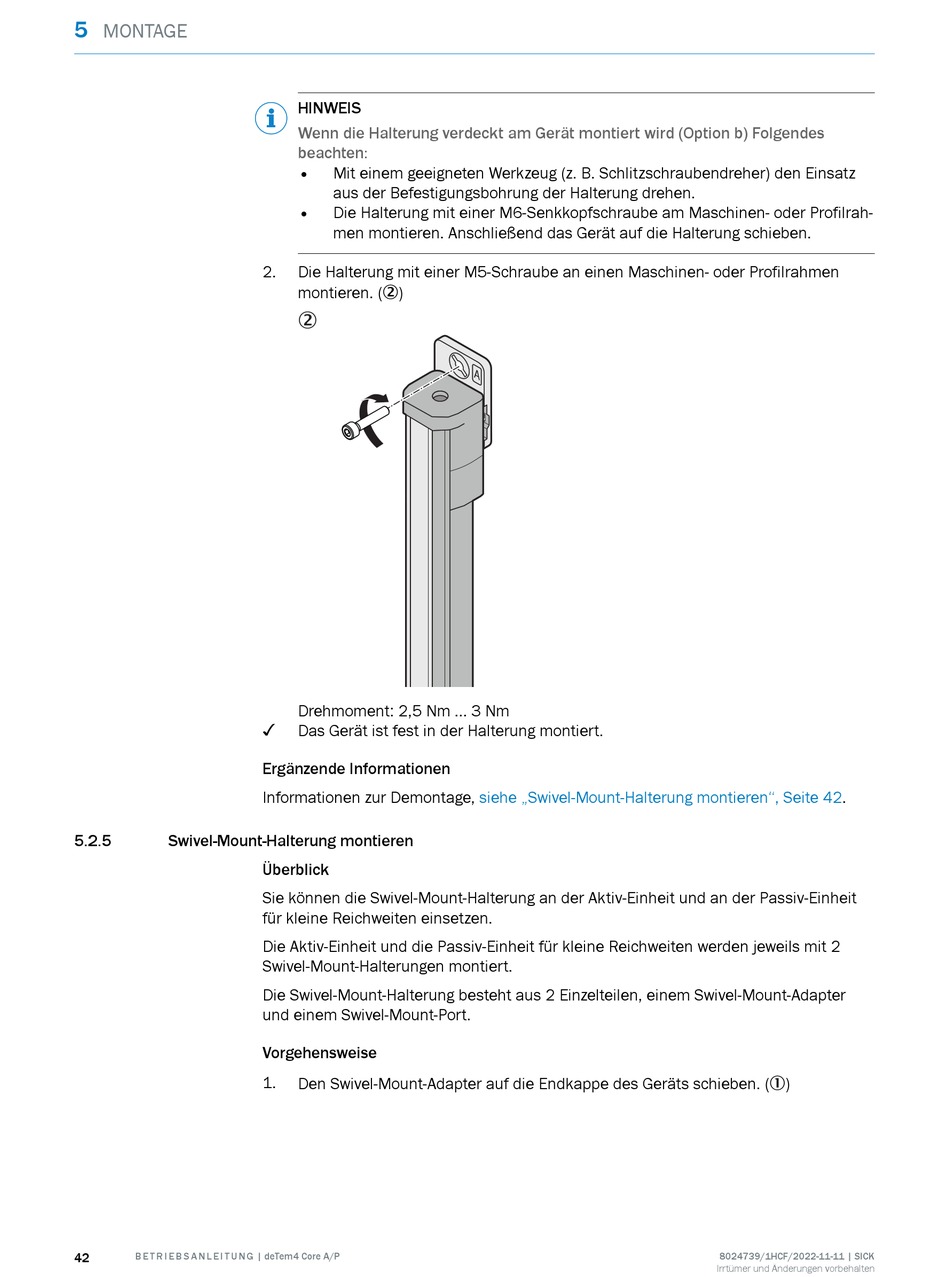

Swivel-Mount-Halterung Montieren - SICK deTem4 Core A/P Betriebsanleitung

5
MONTAGE
5.2.5

Swivel-Mount-Halterung montieren

42 B E T R I E B S A N L E I T U N G | deTem4 Core A/P
HINWEIS
Wenn die Halterung verdeckt am Gerät montiert wird (Option b) Folgendes
beachten:
• Mit einem geeigneten Werkzeug (z. B. Schlitzschraubendreher) den Einsatz
aus der Befestigungsbohrung der Halterung drehen.
• Die Halterung mit einer M6-Senkkopfschraube am Maschinen- oder Profilrah‐
men montieren. Anschließend das Gerät auf die Halterung schieben.
2. Die Halterung mit einer M5-Schraube an einen Maschinen- oder Profilrahmen
montieren. (2)
2
Drehmoment: 2,5 Nm ... 3 Nm
✓
Das Gerät ist fest in der Halterung montiert.
Ergänzende Informationen
Informationen zur Demontage,
Überblick
Sie können die Swivel-Mount-Halterung an der Aktiv-Einheit und an der Passiv-Einheit
für kleine Reichweiten einsetzen.
Die Aktiv-Einheit und die Passiv-Einheit für kleine Reichweiten werden jeweils mit 2
Swivel-Mount-Halterungen montiert.
Die Swivel-Mount-Halterung besteht aus 2 Einzelteilen, einem Swivel-Mount-Adapter
und einem Swivel-Mount-Port.
Vorgehensweise
1. Den Swivel-Mount-Adapter auf die Endkappe des Geräts schieben. (1)
siehe „Swivel-Mount-Halterung montieren", Seite 42.
8024739/1HCF/2022-11-11 | SICK
