5.2.3

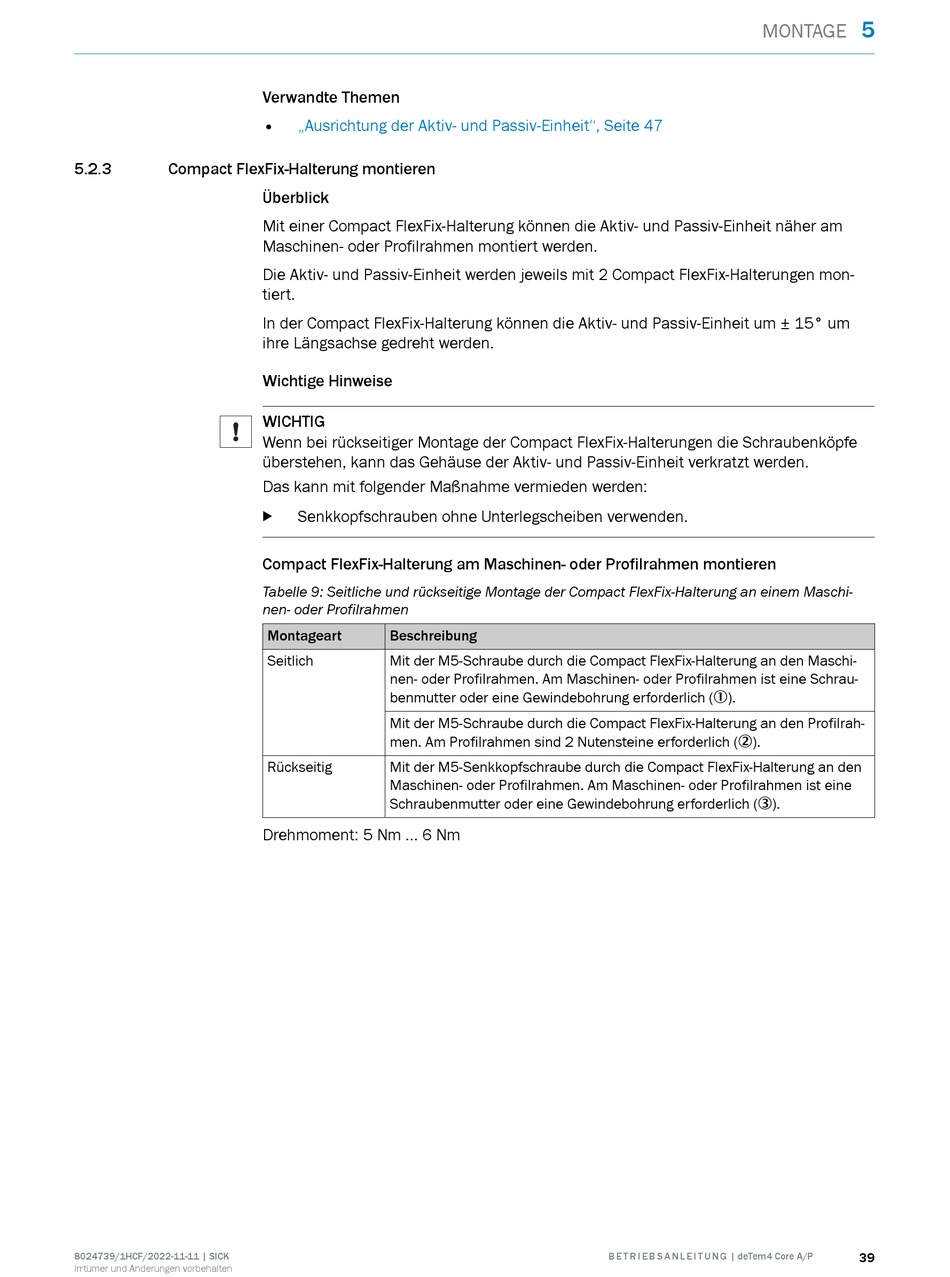

Compact FlexFix-Halterung montieren

8024739/1HCF/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
Verwandte Themen
•
„Ausrichtung der Aktiv- und Passiv-Einheit", Seite 47
Überblick
Mit einer Compact FlexFix-Halterung können die Aktiv- und Passiv-Einheit näher am
Maschinen- oder Profilrahmen montiert werden.
Die Aktiv- und Passiv-Einheit werden jeweils mit 2 Compact FlexFix-Halterungen mon‐
tiert.
In der Compact FlexFix-Halterung können die Aktiv- und Passiv-Einheit um ± 15° um
ihre Längsachse gedreht werden.
Wichtige Hinweise
WICHTIG
Wenn bei rückseitiger Montage der Compact FlexFix-Halterungen die Schraubenköpfe
überstehen, kann das Gehäuse der Aktiv- und Passiv-Einheit verkratzt werden.
Das kann mit folgender Maßnahme vermieden werden:
Senkkopfschrauben ohne Unterlegscheiben verwenden.
b
Compact FlexFix-Halterung am Maschinen- oder Profilrahmen montieren
Tabelle 9: Seitliche und rückseitige Montage der Compact FlexFix-Halterung an einem Maschi‐
nen- oder Profilrahmen
Montageart Beschreibung
Seitlich Mit der M5-Schraube durch die Compact FlexFix-Halterung an den Maschi‐
nen- oder Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schrau‐
benmutter oder eine Gewindebohrung erforderlich (1).
Mit der M5-Schraube durch die Compact FlexFix-Halterung an den Profilrah‐
men. Am Profilrahmen sind 2 Nutensteine erforderlich (2).
Rückseitig Mit der M5-Senkkopfschraube durch die Compact FlexFix-Halterung an den
Maschinen- oder Profilrahmen. Am Maschinen- oder Profilrahmen ist eine
Schraubenmutter oder eine Gewindebohrung erforderlich (3).
Drehmoment: 5 Nm ... 6 Nm
