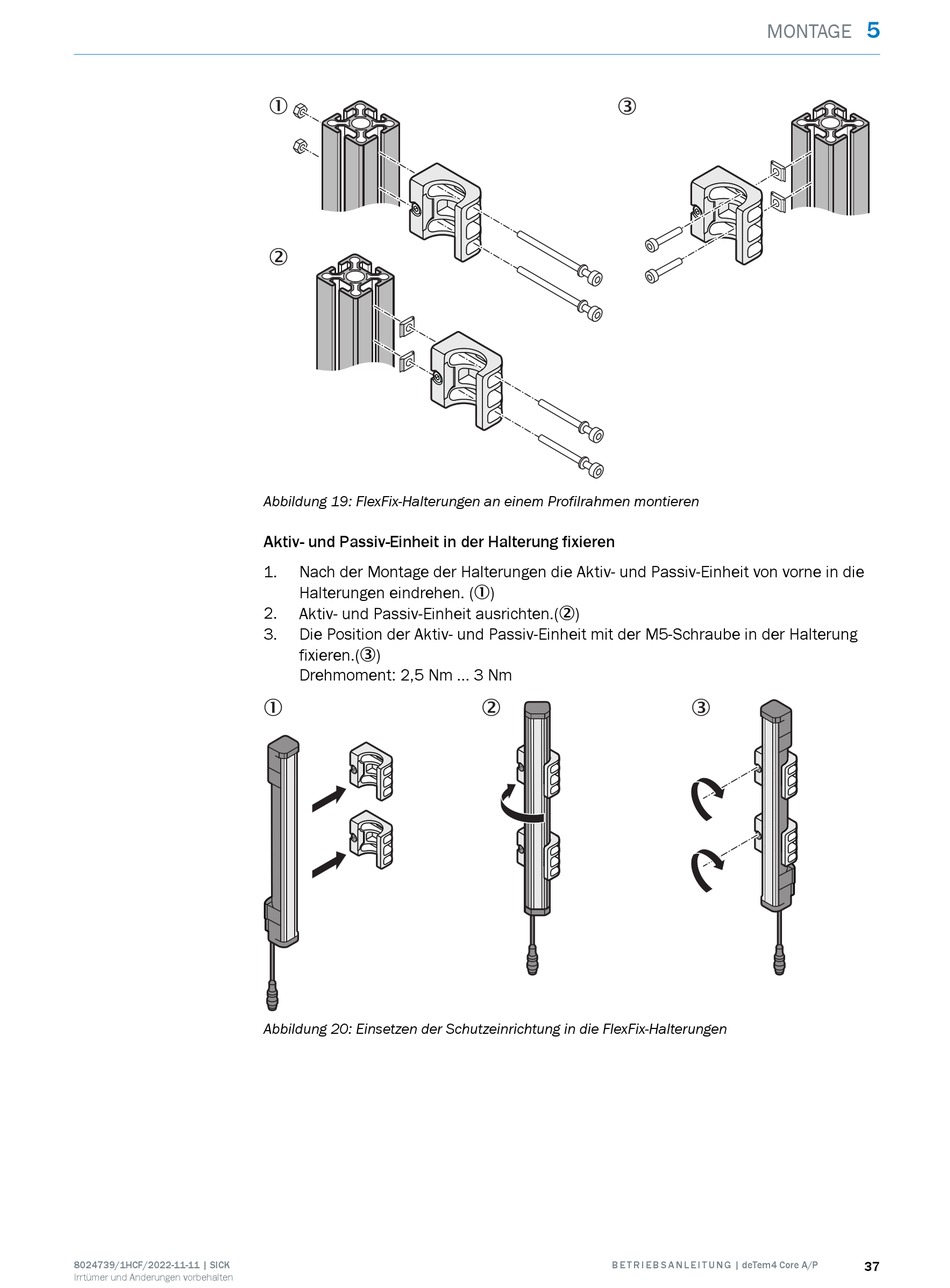

Abbildung 19: FlexFix-Halterungen an einem Profilrahmen montieren
Aktiv- und Passiv-Einheit in der Halterung fixieren
1. Nach der Montage der Halterungen die Aktiv- und Passiv-Einheit von vorne in die
Halterungen eindrehen. (1)
2.
Aktiv- und Passiv-Einheit ausrichten.(2)
3. Die Position der Aktiv- und Passiv-Einheit mit der M5-Schraube in der Halterung
fixieren.(3)
Drehmoment: 2,5 Nm ... 3 Nm
