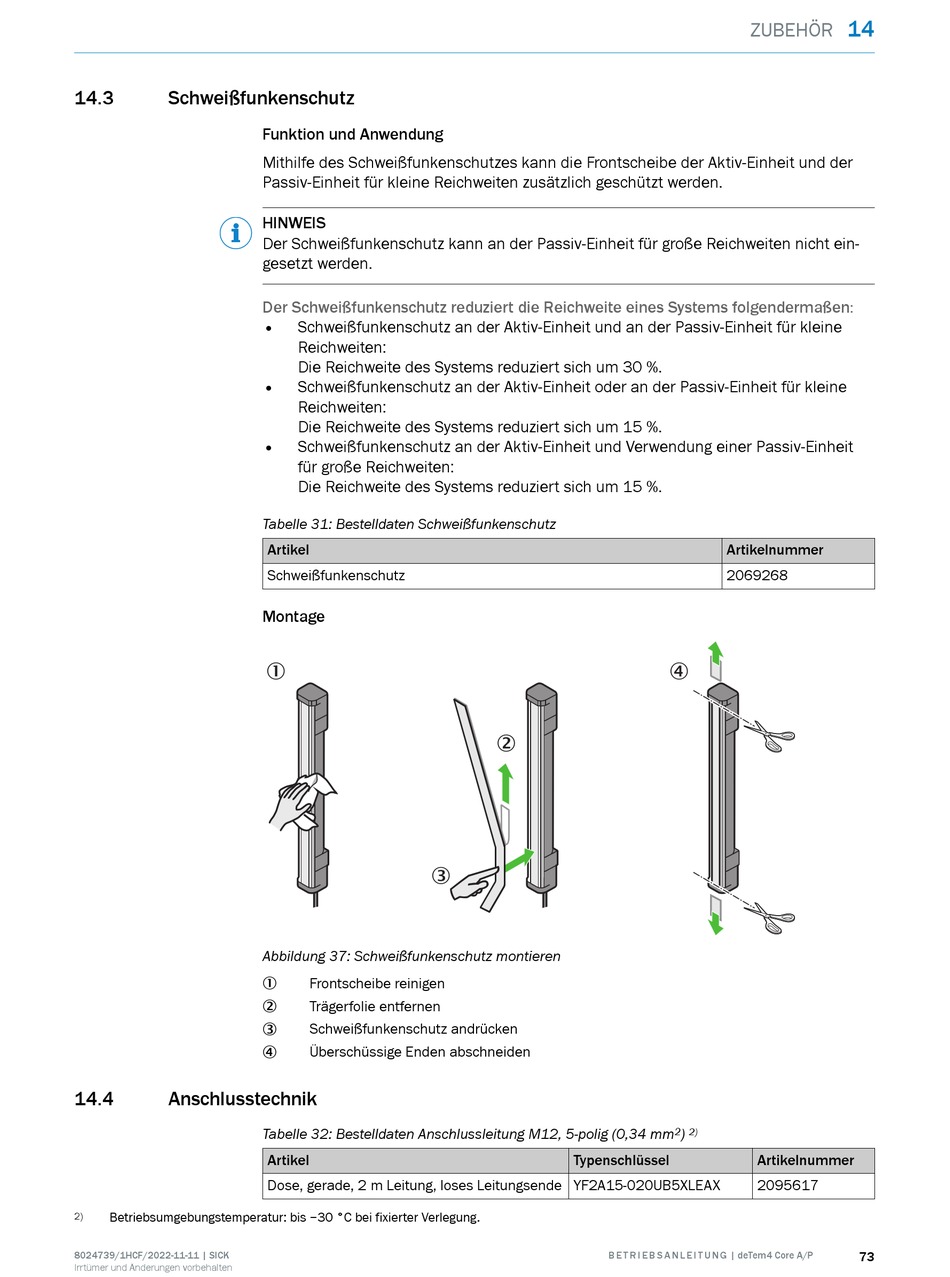

14.3 Schweißfunkenschutz
14.4

Anschlusstechnik

Betriebsumgebungstemperatur: bis −30 °C bei fixierter Verlegung.
2)
8024739/1HCF/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
Funktion und Anwendung
Mithilfe des Schweißfunkenschutzes kann die Frontscheibe der Aktiv-Einheit und der
Passiv-Einheit für kleine Reichweiten zusätzlich geschützt werden.
HINWEIS
Der Schweißfunkenschutz kann an der Passiv-Einheit für große Reichweiten nicht ein‐
gesetzt werden.
Der Schweißfunkenschutz reduziert die Reichweite eines Systems folgendermaßen:
•
Schweißfunkenschutz an der Aktiv-Einheit und an der Passiv-Einheit für kleine
Reichweiten:
Die Reichweite des Systems reduziert sich um 30 %.
• Schweißfunkenschutz an der Aktiv-Einheit oder an der Passiv-Einheit für kleine
Reichweiten:
Die Reichweite des Systems reduziert sich um 15 %.
• Schweißfunkenschutz an der Aktiv-Einheit und Verwendung einer Passiv-Einheit
für große Reichweiten:
Die Reichweite des Systems reduziert sich um 15 %.
Tabelle 31: Bestelldaten Schweißfunkenschutz
Artikel
Schweißfunkenschutz
Montage
1
3
Abbildung 37: Schweißfunkenschutz montieren
Frontscheibe reinigen
1
Trägerfolie entfernen
2
Schweißfunkenschutz andrücken
3
Überschüssige Enden abschneiden
4
Tabelle 32: Bestelldaten Anschlussleitung M12, 5-polig (0,34 mm
Artikel
Dose, gerade, 2 m Leitung, loses Leitungsende YF2A15-020UB5XLEAX
4
2
2
Typenschlüssel
B E T R I E B S A N L E I T U N G | deTem4 Core A/P
14
ZUBEHÖR
Artikelnummer
2069268
) 2)
Artikelnummer
2095617
