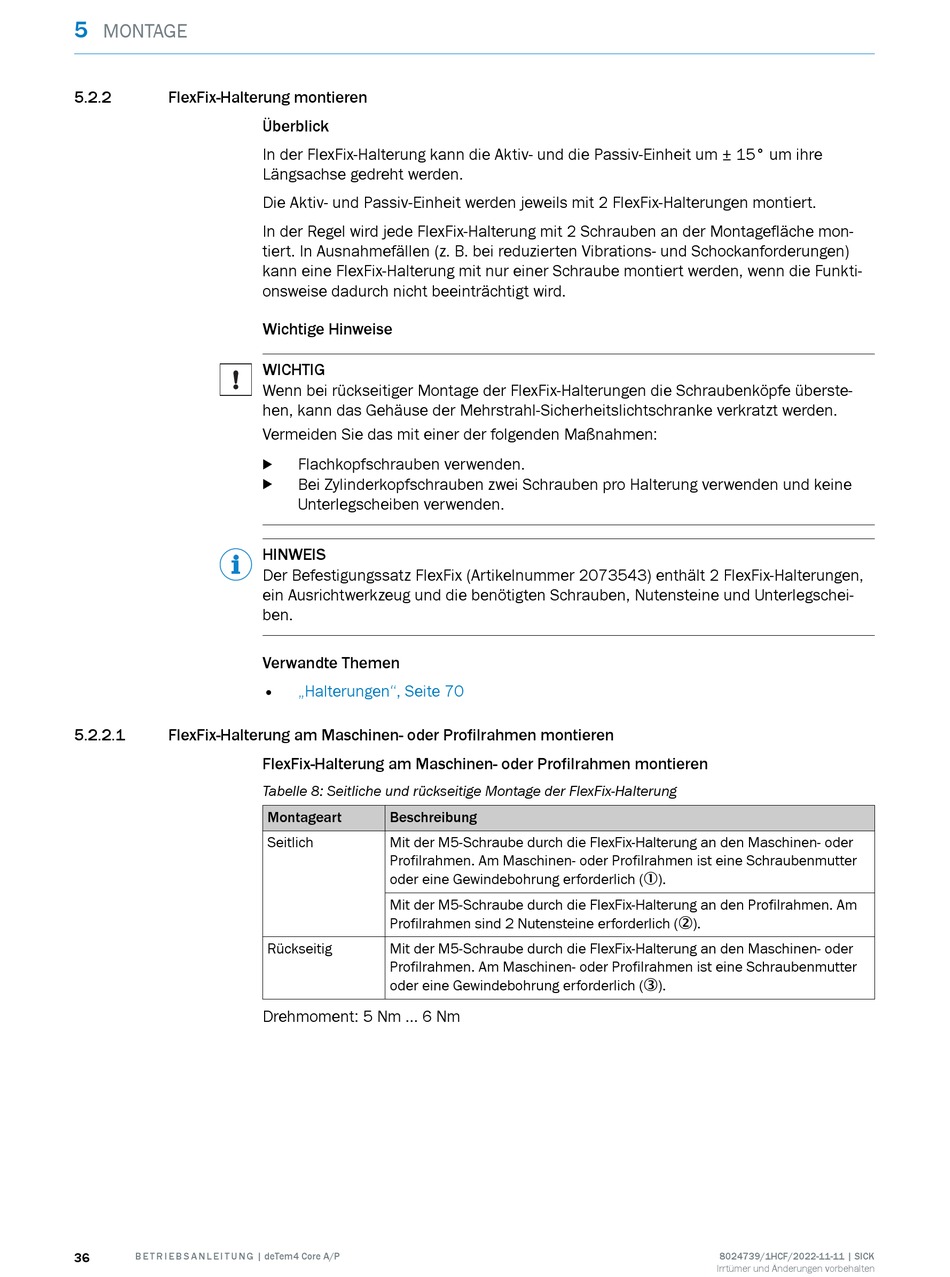

5
MONTAGE
5.2.2

FlexFix-Halterung montieren

5.2.2.1

FlexFix-Halterung am Maschinen- oder Profilrahmen montieren

36 B E T R I E B S A N L E I T U N G | deTem4 Core A/P
Überblick
In der FlexFix-Halterung kann die Aktiv- und die Passiv-Einheit um ± 15° um ihre
Längsachse gedreht werden.
Die Aktiv- und Passiv-Einheit werden jeweils mit 2 FlexFix-Halterungen montiert.
In der Regel wird jede FlexFix-Halterung mit 2 Schrauben an der Montagefläche mon‐
tiert. In Ausnahmefällen (z. B. bei reduzierten Vibrations- und Schockanforderungen)
kann eine FlexFix-Halterung mit nur einer Schraube montiert werden, wenn die Funkti‐
onsweise dadurch nicht beeinträchtigt wird.
Wichtige Hinweise
WICHTIG
Wenn bei rückseitiger Montage der FlexFix-Halterungen die Schraubenköpfe überste‐
hen, kann das Gehäuse der Mehrstrahl-Sicherheitslichtschranke verkratzt werden.
Vermeiden Sie das mit einer der folgenden Maßnahmen:
Flachkopfschrauben verwenden.
b
Bei Zylinderkopfschrauben zwei Schrauben pro Halterung verwenden und keine
b
Unterlegscheiben verwenden.
HINWEIS
Der Befestigungssatz FlexFix (Artikelnummer 2073543) enthält 2 FlexFix-Halterungen,
ein Ausrichtwerkzeug und die benötigten Schrauben, Nutensteine und Unterlegschei‐
ben.
Verwandte Themen
• „Halterungen", Seite 70
FlexFix-Halterung am Maschinen- oder Profilrahmen montieren
Tabelle 8: Seitliche und rückseitige Montage der FlexFix-Halterung
Montageart Beschreibung
Seitlich Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (1).
Mit der M5-Schraube durch die FlexFix-Halterung an den Profilrahmen. Am
Profilrahmen sind 2 Nutensteine erforderlich (2).
Rückseitig Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (3).
Drehmoment: 5 Nm ... 6 Nm
