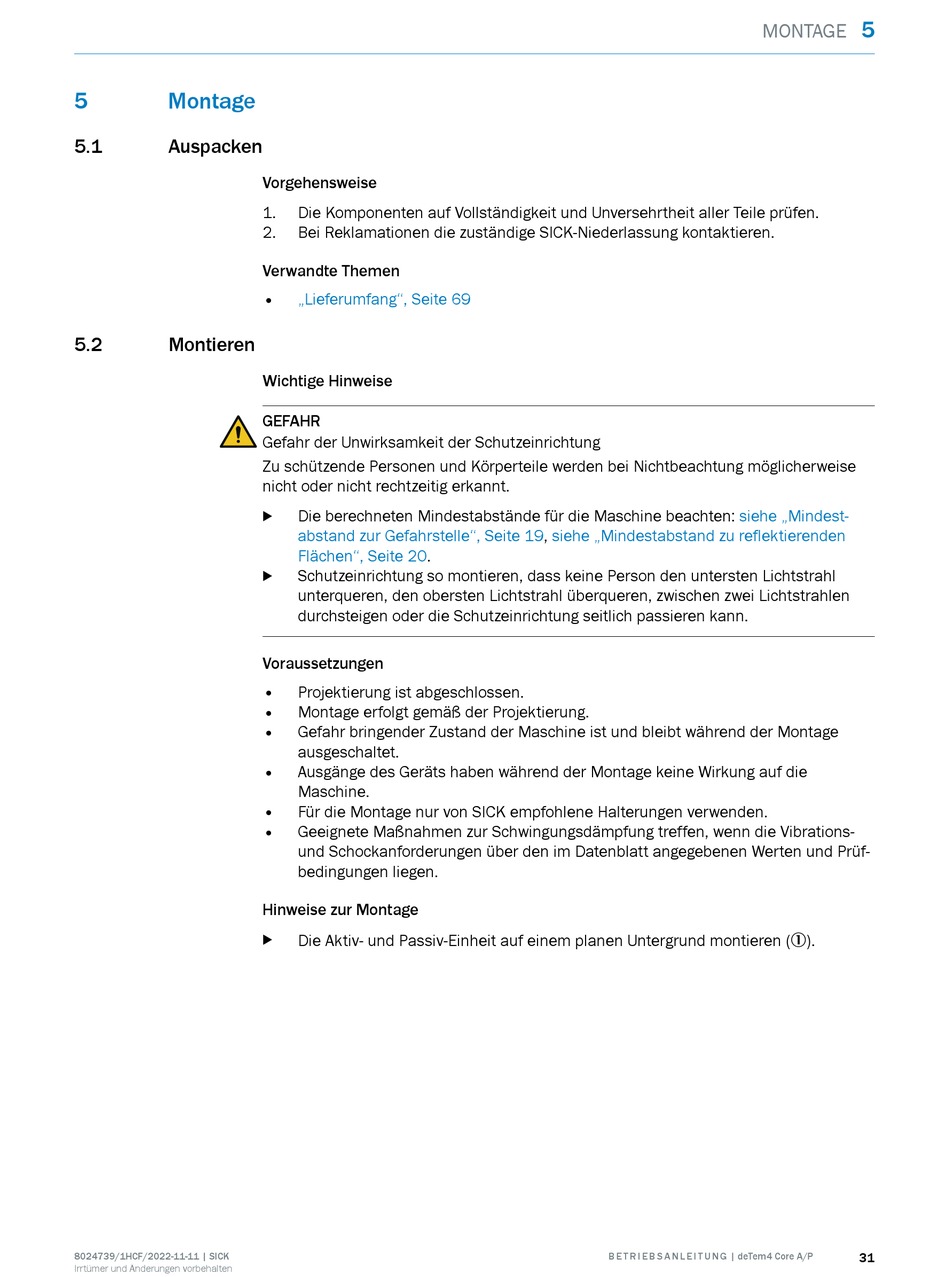

Montage; Auspacken; Montieren - SICK deTem4 Core A/P Betriebsanleitung

5

Montage

5.1

Auspacken

5.2

Montieren

8024739/1HCF/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
Vorgehensweise
1. Die Komponenten auf Vollständigkeit und Unversehrtheit aller Teile prüfen.
2. Bei Reklamationen die zuständige SICK-Niederlassung kontaktieren.
Verwandte Themen
•
„Lieferumfang", Seite 69
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig erkannt.
Die berechneten Mindestabstände für die Maschine beachten:
b
abstand zur Gefahrstelle", Seite
Flächen", Seite 20.
Schutzeinrichtung so montieren, dass keine Person den untersten Lichtstrahl
b
unterqueren, den obersten Lichtstrahl überqueren, zwischen zwei Lichtstrahlen
durchsteigen oder die Schutzeinrichtung seitlich passieren kann.
Voraussetzungen
•
Projektierung ist abgeschlossen.
• Montage erfolgt gemäß der Projektierung.
• Gefahr bringender Zustand der Maschine ist und bleibt während der Montage
ausgeschaltet.
• Ausgänge des Geräts haben während der Montage keine Wirkung auf die
Maschine.
• Für die Montage nur von SICK empfohlene Halterungen verwenden.
• Geeignete Maßnahmen zur Schwingungsdämpfung treffen, wenn die Vibrations-
und Schockanforderungen über den im Datenblatt angegebenen Werten und Prüf‐
bedingungen liegen.
Hinweise zur Montage
Die Aktiv- und Passiv-Einheit auf einem planen Untergrund montieren (1).
b
19, siehe „Mindestabstand zu reflektierenden
B E T R I E B S A N L E I T U N G | deTem4 Core A/P
5
MONTAGE
siehe „Mindest‐
31
