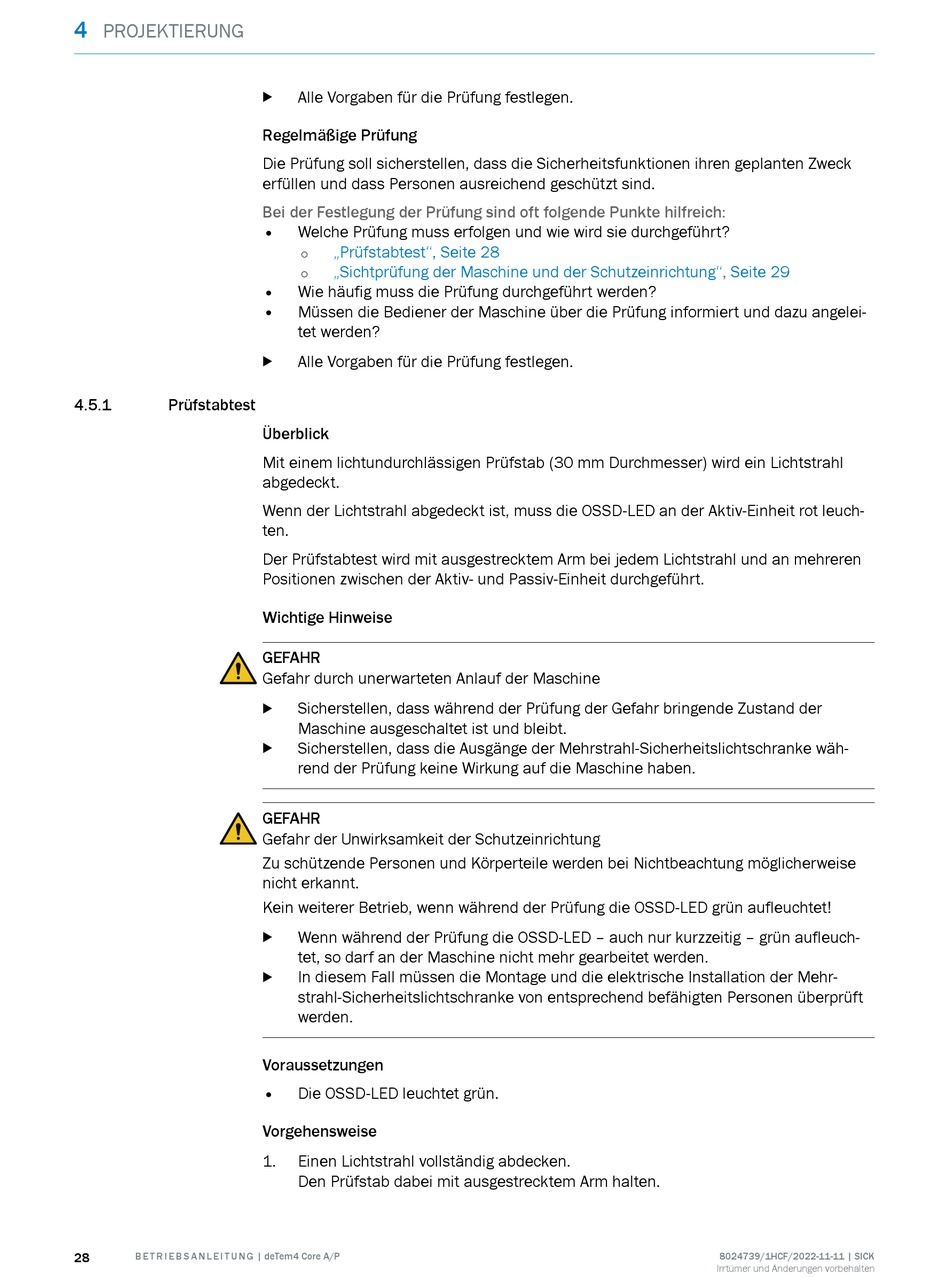

4
PROJEKTIERUNG
4.5.1 Prüfstabtest
28 B E T R I E B S A N L E I T U N G | deTem4 Core A/P
Alle Vorgaben für die Prüfung festlegen.
b
Regelmäßige Prüfung
Die Prüfung soll sicherstellen, dass die Sicherheitsfunktionen ihren geplanten Zweck
erfüllen und dass Personen ausreichend geschützt sind.
Bei der Festlegung der Prüfung sind oft folgende Punkte hilfreich:
• Welche Prüfung muss erfolgen und wie wird sie durchgeführt?
„Prüfstabtest", Seite 28
°
„Sichtprüfung der Maschine und der Schutzeinrichtung", Seite 29
°
• Wie häufig muss die Prüfung durchgeführt werden?
• Müssen die Bediener der Maschine über die Prüfung informiert und dazu angelei‐
tet werden?
Alle Vorgaben für die Prüfung festlegen.
b
Überblick
Mit einem lichtundurchlässigen Prüfstab (30 mm Durchmesser) wird ein Lichtstrahl
abgedeckt.
Wenn der Lichtstrahl abgedeckt ist, muss die OSSD-LED an der Aktiv-Einheit rot leuch‐
ten.
Der Prüfstabtest wird mit ausgestrecktem Arm bei jedem Lichtstrahl und an mehreren
Positionen zwischen der Aktiv- und Passiv-Einheit durchgeführt.
Wichtige Hinweise
GEFAHR
Gefahr durch unerwarteten Anlauf der Maschine
Sicherstellen, dass während der Prüfung der Gefahr bringende Zustand der
b
Maschine ausgeschaltet ist und bleibt.
Sicherstellen, dass die Ausgänge der Mehrstrahl-Sicherheitslichtschranke wäh‐
b
rend der Prüfung keine Wirkung auf die Maschine haben.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Kein weiterer Betrieb, wenn während der Prüfung die OSSD-LED grün aufleuchtet!
Wenn während der Prüfung die OSSD-LED – auch nur kurzzeitig – grün aufleuch‐
b
tet, so darf an der Maschine nicht mehr gearbeitet werden.
In diesem Fall müssen die Montage und die elektrische Installation der Mehr‐
b
strahl-Sicherheitslichtschranke von entsprechend befähigten Personen überprüft
werden.
Voraussetzungen
• Die OSSD-LED leuchtet grün.
Vorgehensweise
1. Einen Lichtstrahl vollständig abdecken.
Den Prüfstab dabei mit ausgestrecktem Arm halten.
