5
MONTAGE
5.2.1

QuickFix-Halterung montieren

34
B E T R I E B S A N L E I T U N G | deTem4 Core A/P
5

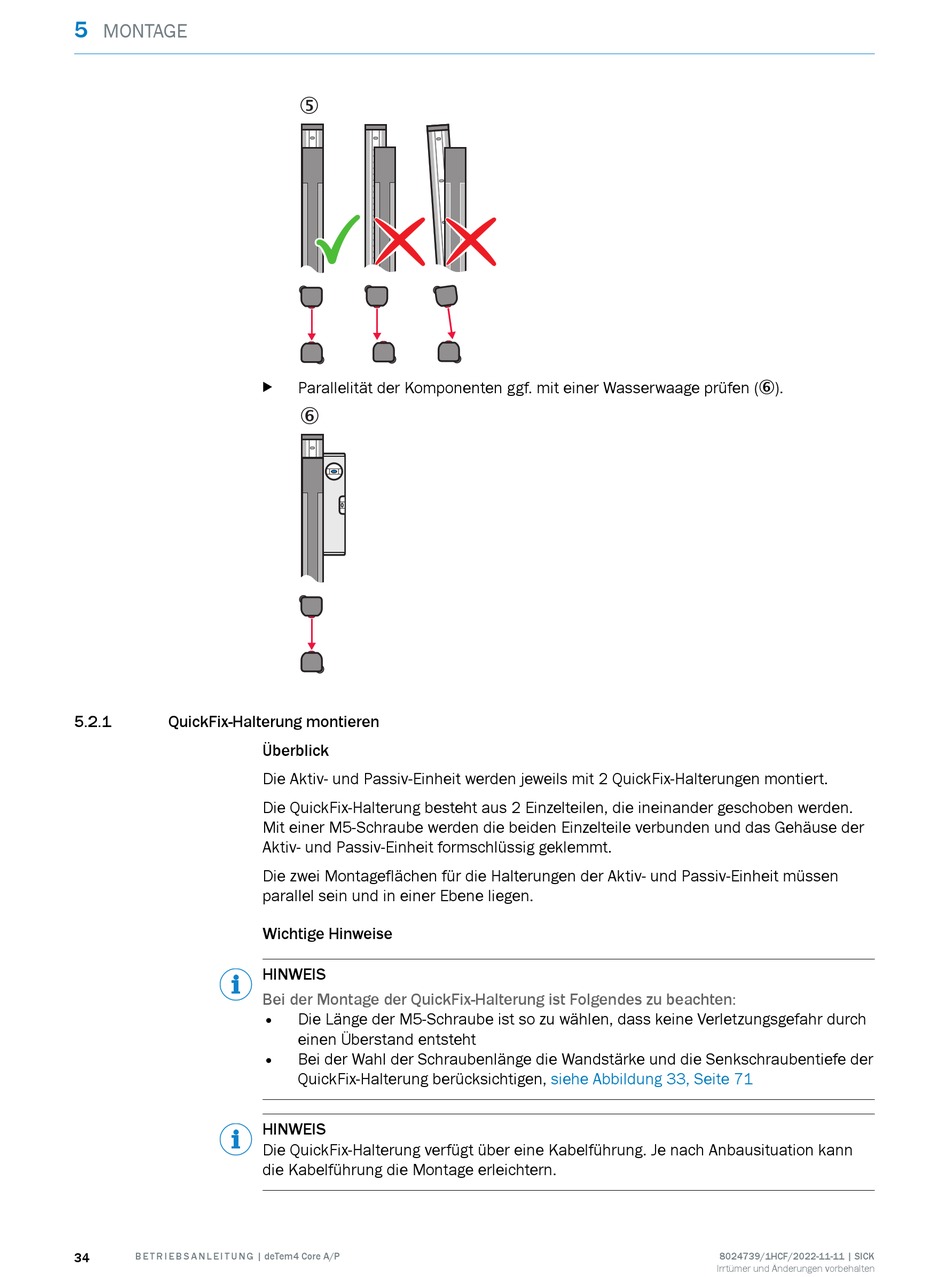

Parallelität der Komponenten ggf. mit einer Wasserwaage prüfen (6).
b
6
Überblick
Die Aktiv- und Passiv-Einheit werden jeweils mit 2 QuickFix-Halterungen montiert.
Die QuickFix-Halterung besteht aus 2 Einzelteilen, die ineinander geschoben werden.
Mit einer M5-Schraube werden die beiden Einzelteile verbunden und das Gehäuse der
Aktiv- und Passiv-Einheit formschlüssig geklemmt.
Die zwei Montageflächen für die Halterungen der Aktiv- und Passiv-Einheit müssen
parallel sein und in einer Ebene liegen.
Wichtige Hinweise
HINWEIS
Bei der Montage der QuickFix-Halterung ist Folgendes zu beachten:
Die Länge der M5-Schraube ist so zu wählen, dass keine Verletzungsgefahr durch
einen Überstand entsteht
Bei der Wahl der Schraubenlänge die Wandstärke und die Senkschraubentiefe der
QuickFix-Halterung berücksichtigen,
HINWEIS
Die QuickFix-Halterung verfügt über eine Kabelführung. Je nach Anbausituation kann
die Kabelführung die Montage erleichtern.
siehe Abbildung 33, Seite 71
8024739/1HCF/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
