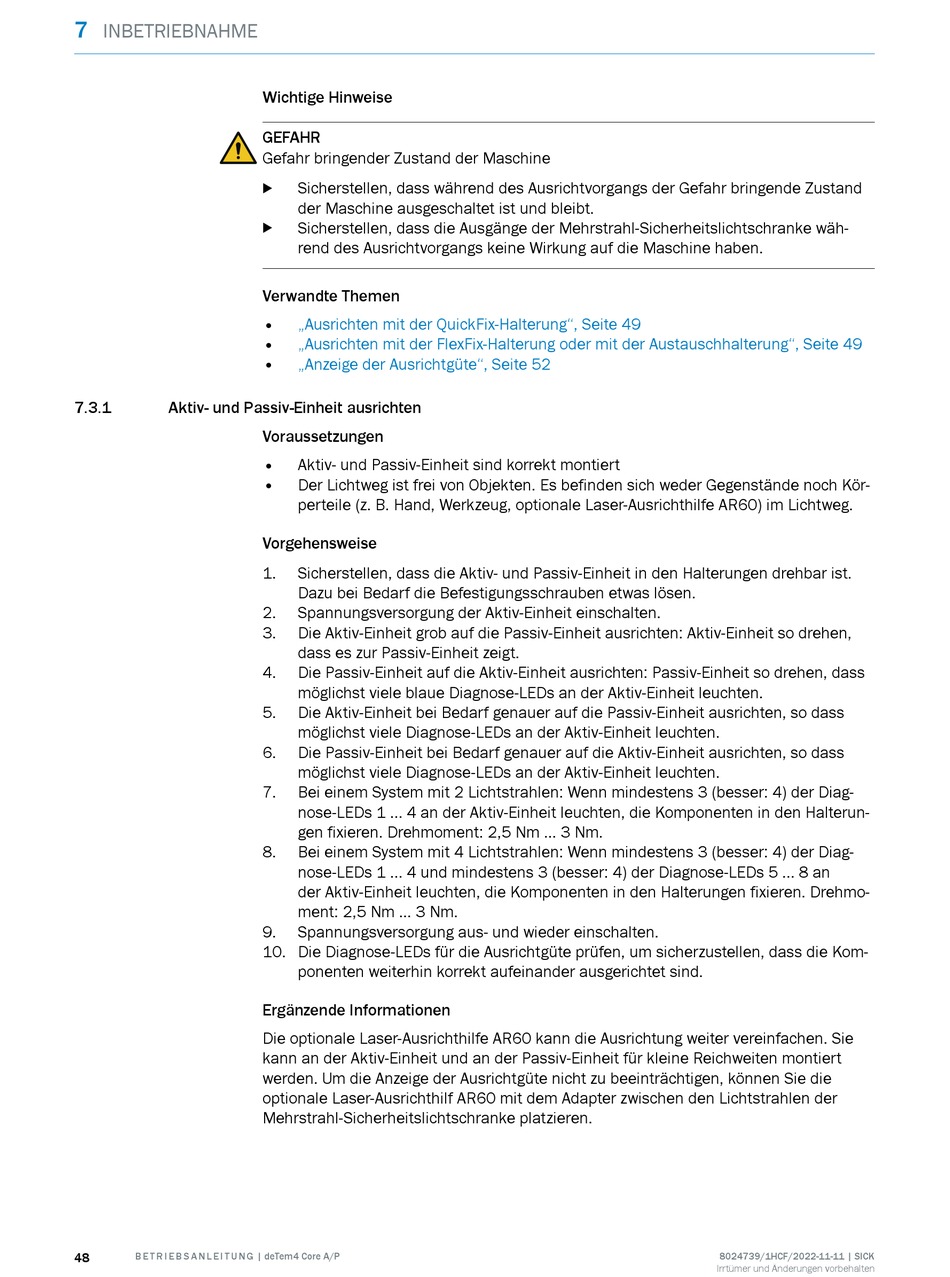

7
INBETRIEBNAHME
7.3.1

Aktiv- und Passiv-Einheit ausrichten

48 B E T R I E B S A N L E I T U N G | deTem4 Core A/P
Wichtige Hinweise
GEFAHR
Gefahr bringender Zustand der Maschine
Sicherstellen, dass während des Ausrichtvorgangs der Gefahr bringende Zustand
b
der Maschine ausgeschaltet ist und bleibt.
Sicherstellen, dass die Ausgänge der Mehrstrahl-Sicherheitslichtschranke wäh‐
b
rend des Ausrichtvorgangs keine Wirkung auf die Maschine haben.
Verwandte Themen
•
„Ausrichten mit der QuickFix-Halterung", Seite 49
•
„Ausrichten mit der FlexFix-Halterung oder mit der Austauschhalterung", Seite 49
• „Anzeige der Ausrichtgüte", Seite 52
Voraussetzungen
• Aktiv- und Passiv-Einheit sind korrekt montiert
• Der Lichtweg ist frei von Objekten. Es befinden sich weder Gegenstände noch Kör‐
perteile (z. B. Hand, Werkzeug, optionale Laser-Ausrichthilfe AR60) im Lichtweg.
Vorgehensweise
1. Sicherstellen, dass die Aktiv- und Passiv-Einheit in den Halterungen drehbar ist.
Dazu bei Bedarf die Befestigungsschrauben etwas lösen.
2. Spannungsversorgung der Aktiv-Einheit einschalten.
3. Die Aktiv-Einheit grob auf die Passiv-Einheit ausrichten: Aktiv-Einheit so drehen,
dass es zur Passiv-Einheit zeigt.
4. Die Passiv-Einheit auf die Aktiv-Einheit ausrichten: Passiv-Einheit so drehen, dass
möglichst viele blaue Diagnose-LEDs an der Aktiv-Einheit leuchten.
5. Die Aktiv-Einheit bei Bedarf genauer auf die Passiv-Einheit ausrichten, so dass
möglichst viele Diagnose-LEDs an der Aktiv-Einheit leuchten.
6. Die Passiv-Einheit bei Bedarf genauer auf die Aktiv-Einheit ausrichten, so dass
möglichst viele Diagnose-LEDs an der Aktiv-Einheit leuchten.
7. Bei einem System mit 2 Lichtstrahlen: Wenn mindestens 3 (besser: 4) der Diag‐
nose-LEDs 1 ... 4 an der Aktiv-Einheit leuchten, die Komponenten in den Halterun‐
gen fixieren. Drehmoment: 2,5 Nm ... 3 Nm.
8. Bei einem System mit 4 Lichtstrahlen: Wenn mindestens 3 (besser: 4) der Diag‐
nose-LEDs 1 ... 4 und mindestens 3 (besser: 4) der Diagnose-LEDs 5 ... 8 an
der Aktiv-Einheit leuchten, die Komponenten in den Halterungen fixieren. Drehmo‐
ment: 2,5 Nm ... 3 Nm.
9. Spannungsversorgung aus- und wieder einschalten.
10. Die Diagnose-LEDs für die Ausrichtgüte prüfen, um sicherzustellen, dass die Kom‐
ponenten weiterhin korrekt aufeinander ausgerichtet sind.
Ergänzende Informationen
Die optionale Laser-Ausrichthilfe AR60 kann die Ausrichtung weiter vereinfachen. Sie
kann an der Aktiv-Einheit und an der Passiv-Einheit für kleine Reichweiten montiert
werden. Um die Anzeige der Ausrichtgüte nicht zu beeinträchtigen, können Sie die
optionale Laser-Ausrichthilf AR60 mit dem Adapter zwischen den Lichtstrahlen der
Mehrstrahl-Sicherheitslichtschranke platzieren.
