MONTAGE
44 B E T R I E B S A N L E I T U N G | deTem4 Core A/P
4
Drehmoment: 4,5 Nm ... 5 Nm
5.

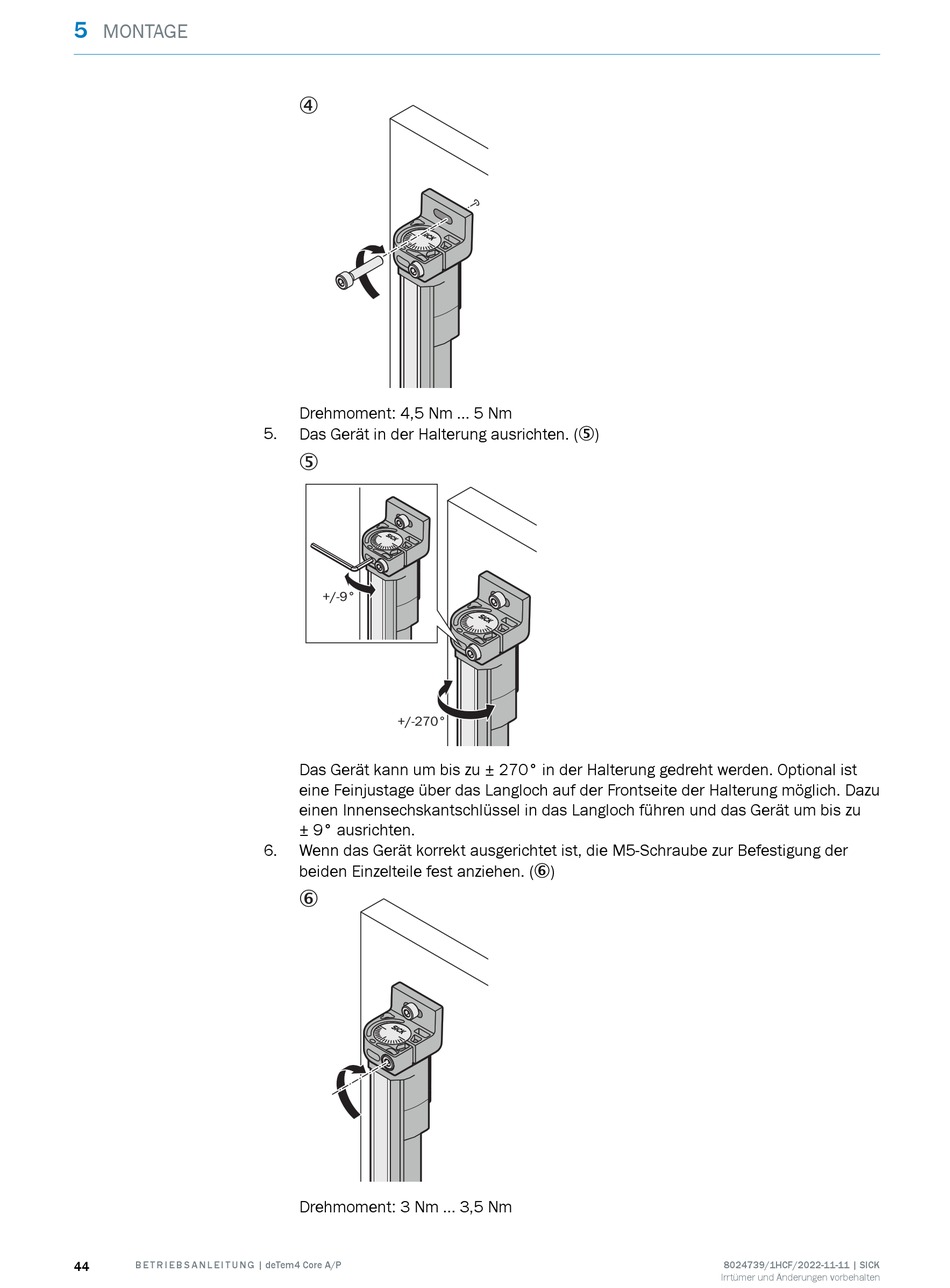

Das Gerät in der Halterung ausrichten. (5)
5
+/-9°
+/-270°
Das Gerät kann um bis zu ± 270° in der Halterung gedreht werden. Optional ist
eine Feinjustage über das Langloch auf der Frontseite der Halterung möglich. Dazu
einen Innensechskantschlüssel in das Langloch führen und das Gerät um bis zu
± 9° ausrichten.
6. Wenn das Gerät korrekt ausgerichtet ist, die M5-Schraube zur Befestigung der
beiden Einzelteile fest anziehen. (6)
6
Drehmoment: 3 Nm ... 3,5 Nm
