5.3.1
QuickFix-Halterung montieren
8021857/1DAL/2022-05-24 | SICK
Irrtümer und Änderungen vorbehalten

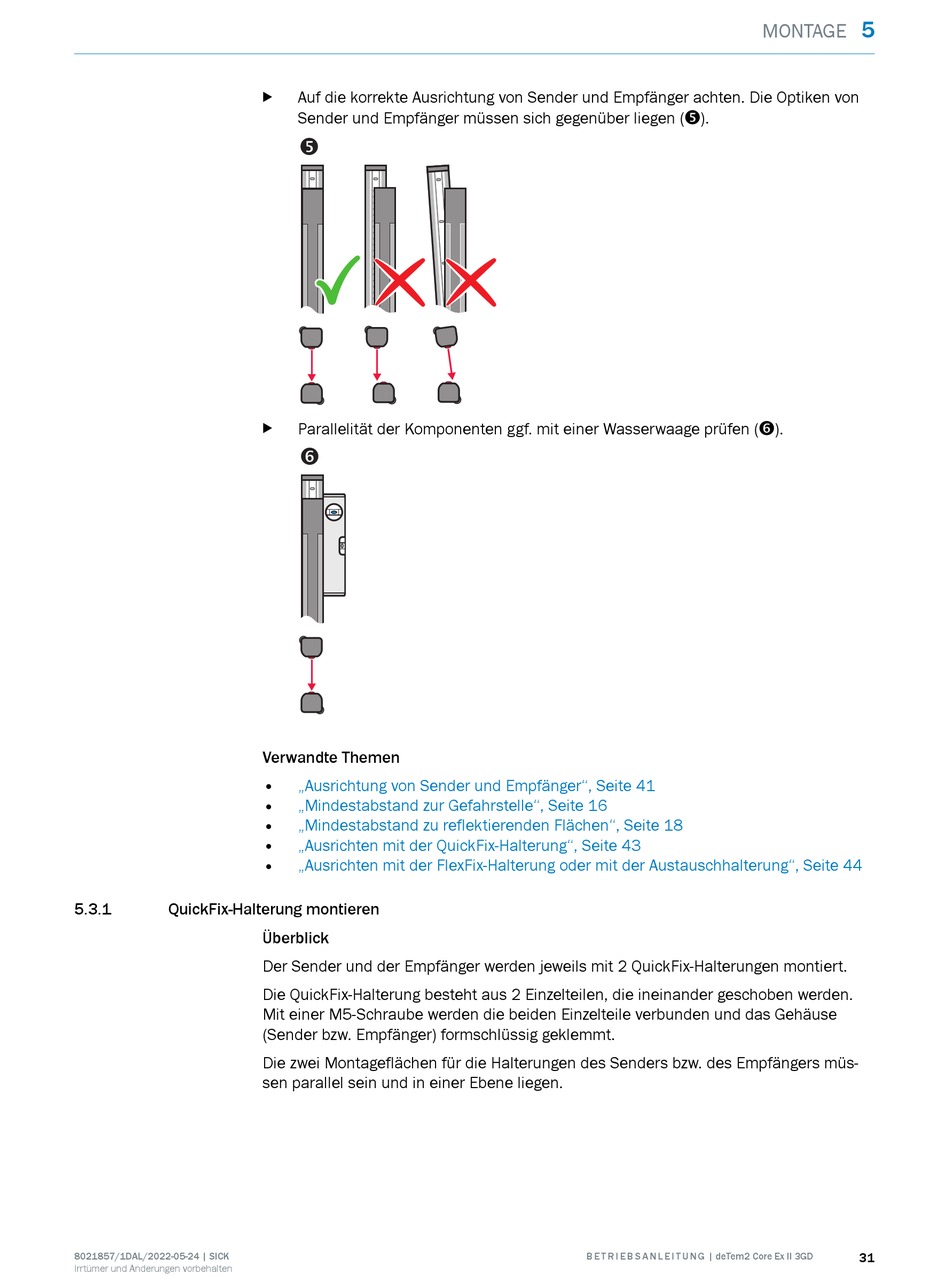

Auf die korrekte Ausrichtung von Sender und Empfänger achten. Die Optiken von
b
Sender und Empfänger müssen sich gegenüber liegen (%).
%
Parallelität der Komponenten ggf. mit einer Wasserwaage prüfen (&).
b
&
Verwandte Themen
•
„Ausrichtung von Sender und Empfänger", Seite 41
•
„Mindestabstand zur Gefahrstelle", Seite 16
•
„Mindestabstand zu reflektierenden Flächen", Seite 18
•
„Ausrichten mit der QuickFix-Halterung", Seite 43
•
„Ausrichten mit der FlexFix-Halterung oder mit der Austauschhalterung", Seite 44
Überblick
Der Sender und der Empfänger werden jeweils mit 2 QuickFix-Halterungen montiert.
Die QuickFix-Halterung besteht aus 2 Einzelteilen, die ineinander geschoben werden.
Mit einer M5-Schraube werden die beiden Einzelteile verbunden und das Gehäuse
(Sender bzw. Empfänger) formschlüssig geklemmt.
Die zwei Montageflächen für die Halterungen des Senders bzw. des Empfängers müs‐
sen parallel sein und in einer Ebene liegen.
MONTAGE
B E T R I E B S A N L E I T U N G | deTem2 Core Ex II 3GD
5
31
