5.2.4

Flat-Mount-Halterung montieren

8024739/1HCF/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
1

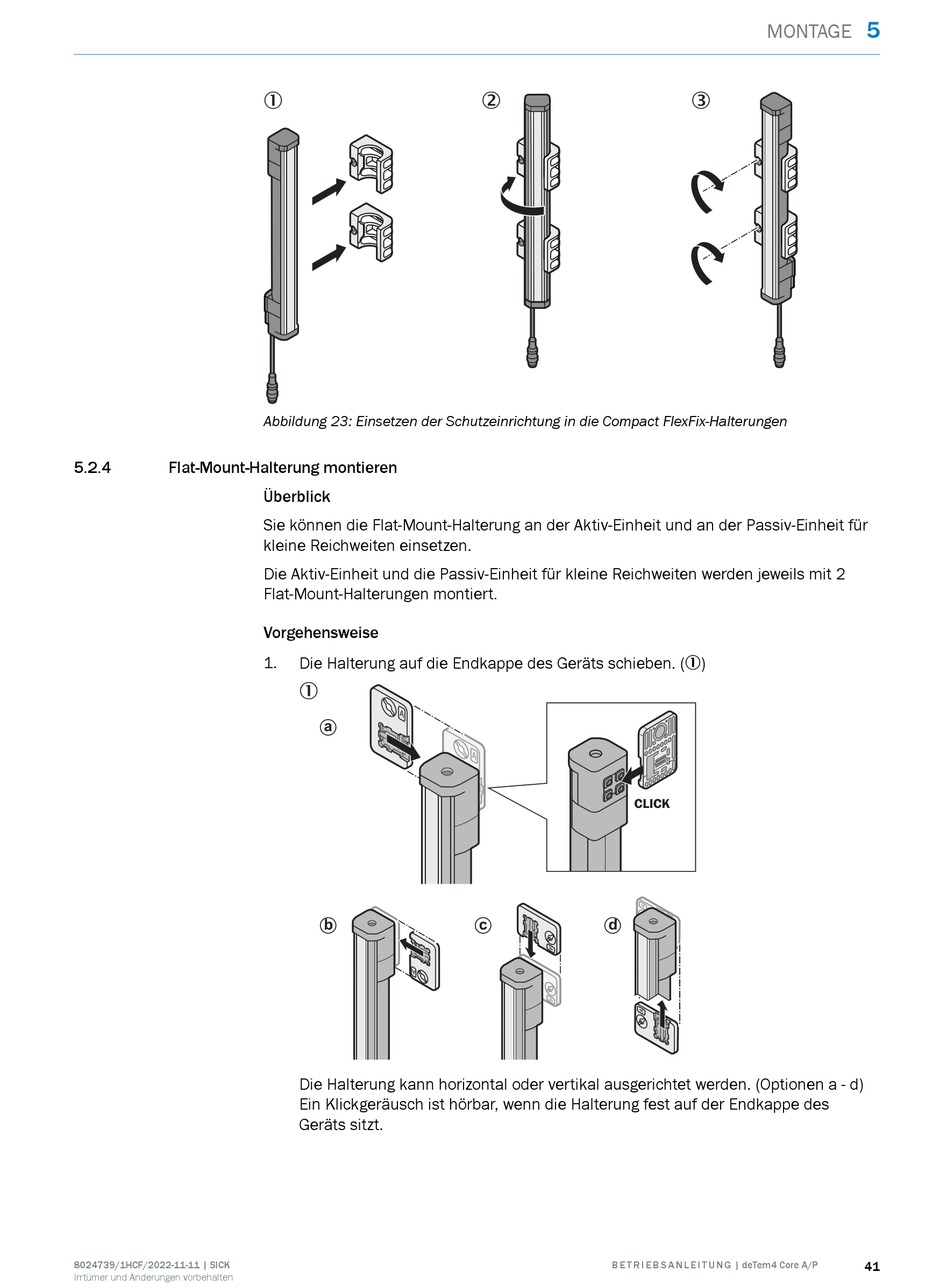

Abbildung 23: Einsetzen der Schutzeinrichtung in die Compact FlexFix-Halterungen
Überblick
Sie können die Flat-Mount-Halterung an der Aktiv-Einheit und an der Passiv-Einheit für
kleine Reichweiten einsetzen.
Die Aktiv-Einheit und die Passiv-Einheit für kleine Reichweiten werden jeweils mit 2
Flat-Mount-Halterungen montiert.
Vorgehensweise
1.
Die Halterung auf die Endkappe des Geräts schieben. (1)
1
Die Halterung kann horizontal oder vertikal ausgerichtet werden. (Optionen a - d)
Ein Klickgeräusch ist hörbar, wenn die Halterung fest auf der Endkappe des
Geräts sitzt.
2
CLICK
