1

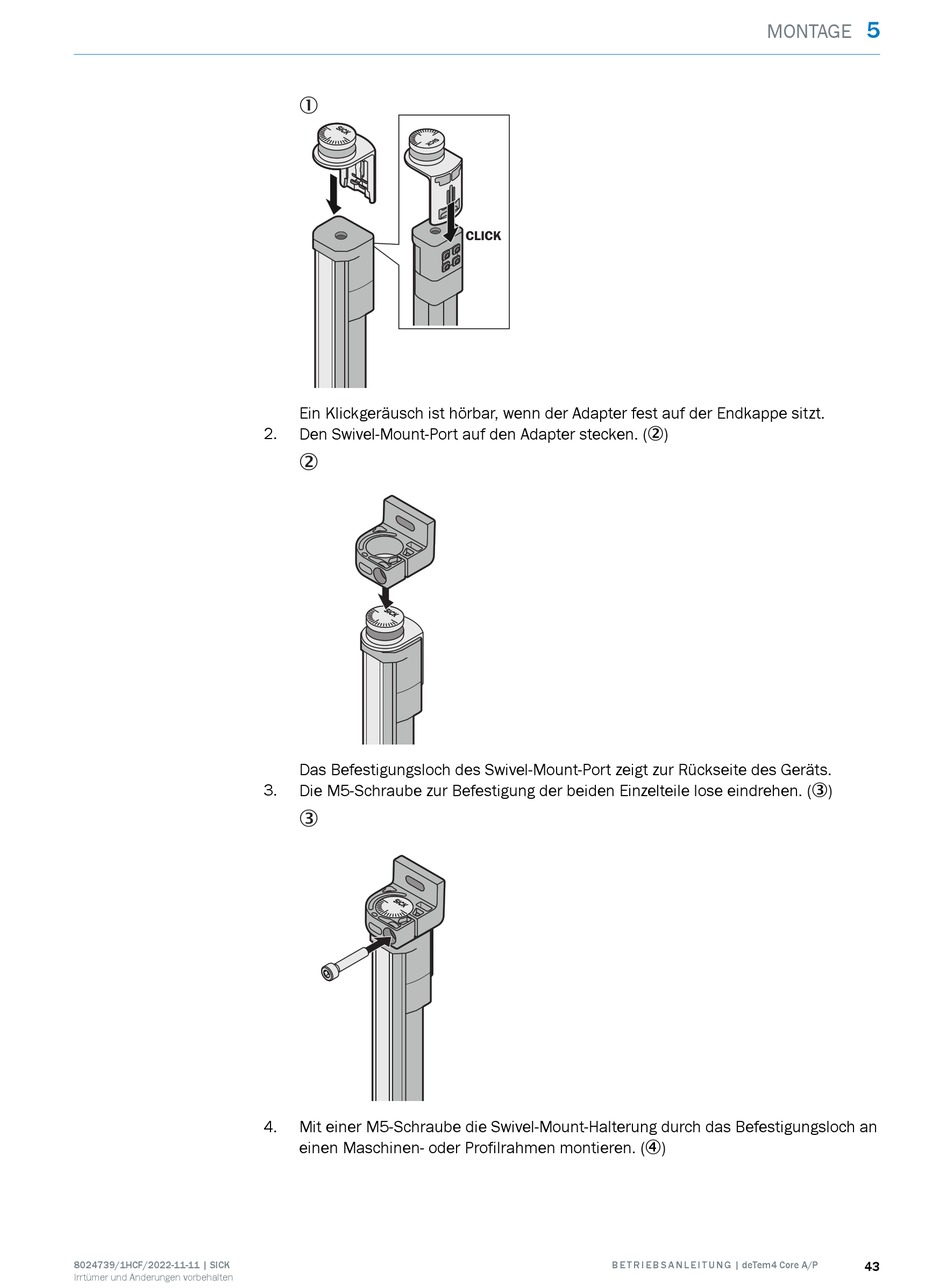

Ein Klickgeräusch ist hörbar, wenn der Adapter fest auf der Endkappe sitzt.
2.
Den Swivel-Mount-Port auf den Adapter stecken. (2)
2
Das Befestigungsloch des Swivel-Mount-Port zeigt zur Rückseite des Geräts.
3.
Die M5-Schraube zur Befestigung der beiden Einzelteile lose eindrehen. (3)
3
4. Mit einer M5-Schraube die Swivel-Mount-Halterung durch das Befestigungsloch an
einen Maschinen- oder Profilrahmen montieren. (4)
CLICK
