PROJEKTIERUNG
24 B E T R I E B S A N L E I T U N G | deTem4 Core A/P

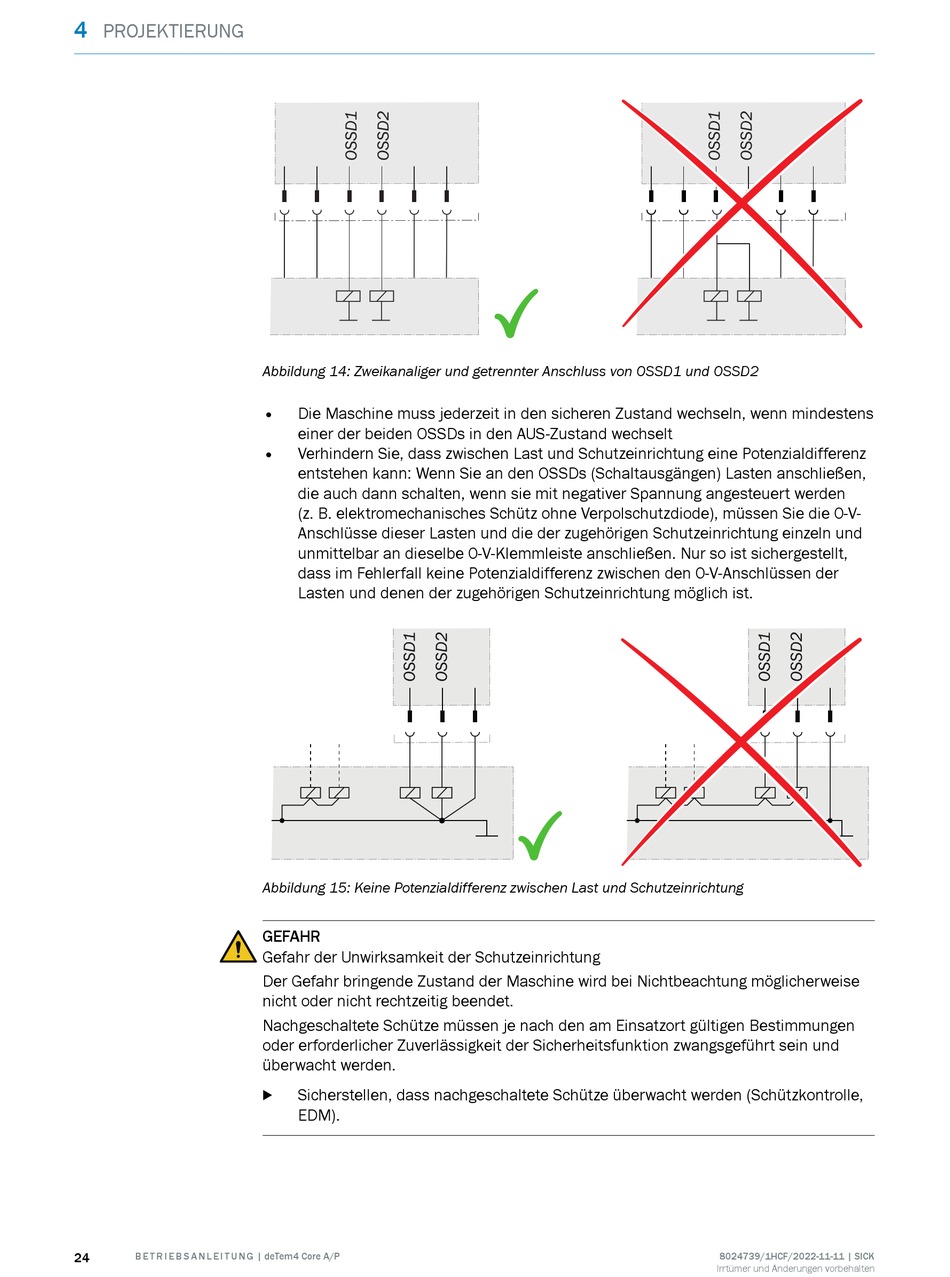

Abbildung 14: Zweikanaliger und getrennter Anschluss von OSSD1 und OSSD2
• Die Maschine muss jederzeit in den sicheren Zustand wechseln, wenn mindestens
einer der beiden OSSDs in den AUS-Zustand wechselt
• Verhindern Sie, dass zwischen Last und Schutzeinrichtung eine Potenzialdifferenz
entstehen kann: Wenn Sie an den OSSDs (Schaltausgängen) Lasten anschließen,
die auch dann schalten, wenn sie mit negativer Spannung angesteuert werden
(z. B. elektromechanisches Schütz ohne Verpolschutzdiode), müssen Sie die 0-V-
Anschlüsse dieser Lasten und die der zugehörigen Schutzeinrichtung einzeln und
unmittelbar an dieselbe 0-V-Klemmleiste anschließen. Nur so ist sichergestellt,
dass im Fehlerfall keine Potenzialdifferenz zwischen den 0-V-Anschlüssen der
Lasten und denen der zugehörigen Schutzeinrichtung möglich ist.
Abbildung 15: Keine Potenzialdifferenz zwischen Last und Schutzeinrichtung
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Nachgeschaltete Schütze müssen je nach den am Einsatzort gültigen Bestimmungen
oder erforderlicher Zuverlässigkeit der Sicherheitsfunktion zwangsgeführt sein und
überwacht werden.
Sicherstellen, dass nachgeschaltete Schütze überwacht werden (Schützkontrolle,
b
EDM).
