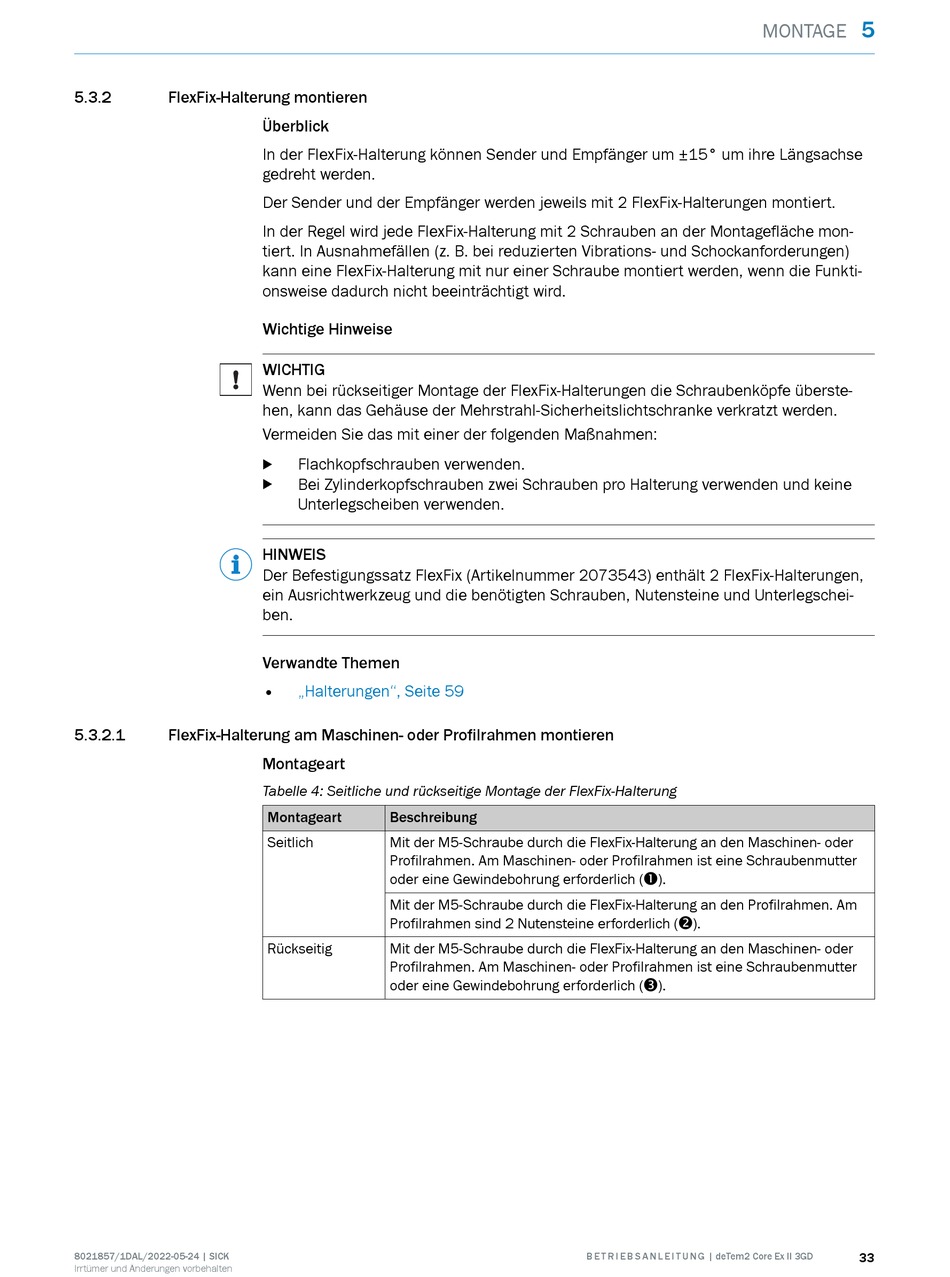

5.3.2
FlexFix-Halterung montieren
5.3.2.1
FlexFix-Halterung am Maschinen- oder Profilrahmen montieren
8021857/1DAL/2022-05-24 | SICK
Irrtümer und Änderungen vorbehalten
Überblick
In der FlexFix-Halterung können Sender und Empfänger um ±15° um ihre Längsachse
gedreht werden.
Der Sender und der Empfänger werden jeweils mit 2 FlexFix-Halterungen montiert.
In der Regel wird jede FlexFix-Halterung mit 2 Schrauben an der Montagefläche mon‐
tiert. In Ausnahmefällen (z. B. bei reduzierten Vibrations- und Schockanforderungen)
kann eine FlexFix-Halterung mit nur einer Schraube montiert werden, wenn die Funkti‐
onsweise dadurch nicht beeinträchtigt wird.
Wichtige Hinweise
WICHTIG
Wenn bei rückseitiger Montage der FlexFix-Halterungen die Schraubenköpfe überste‐
hen, kann das Gehäuse der Mehrstrahl-Sicherheitslichtschranke verkratzt werden.
Vermeiden Sie das mit einer der folgenden Maßnahmen:
Flachkopfschrauben verwenden.
b
Bei Zylinderkopfschrauben zwei Schrauben pro Halterung verwenden und keine
b
Unterlegscheiben verwenden.
HINWEIS
Der Befestigungssatz FlexFix (Artikelnummer 2073543) enthält 2 FlexFix-Halterungen,
ein Ausrichtwerkzeug und die benötigten Schrauben, Nutensteine und Unterlegschei‐
ben.
Verwandte Themen
•
„Halterungen", Seite 59
Montageart
Tabelle 4: Seitliche und rückseitige Montage der FlexFix-Halterung
Montageart
Beschreibung
Seitlich
Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (!).
Mit der M5-Schraube durch die FlexFix-Halterung an den Profilrahmen. Am
Profilrahmen sind 2 Nutensteine erforderlich (").
Rückseitig
Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (§).
MONTAGE
B E T R I E B S A N L E I T U N G | deTem2 Core Ex II 3GD
5
33
