5
MONTAGE
34
B E T R I E B S A N L E I T U N G | deTem2 Core Ex II 3GD
!
"

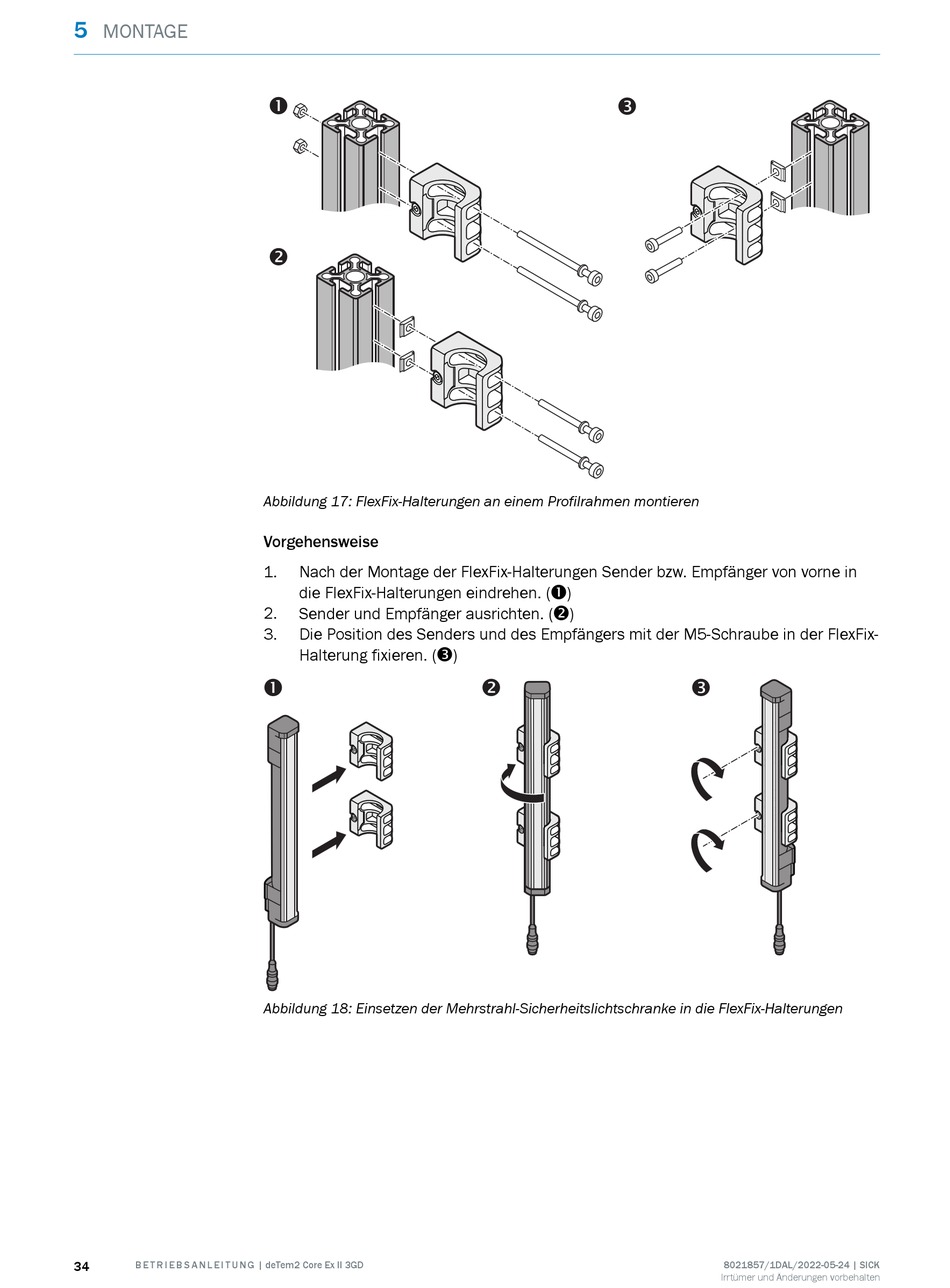

Abbildung 17: FlexFix-Halterungen an einem Profilrahmen montieren
Vorgehensweise
1.
Nach der Montage der FlexFix-Halterungen Sender bzw. Empfänger von vorne in
die FlexFix-Halterungen eindrehen. (!)
2.
Sender und Empfänger ausrichten. (")
3.
Die Position des Senders und des Empfängers mit der M5-Schraube in der FlexFix-
Halterung fixieren. (§)
!
Abbildung 18: Einsetzen der Mehrstrahl-Sicherheitslichtschranke in die FlexFix-Halterungen
§
"
§
8021857/1DAL/2022-05-24 | SICK
Irrtümer und Änderungen vorbehalten
