10.2.1 Contrôle du débit de refoulement de la pompe (max) en liaison avec le contrôle de
régime et de pression (module d'alimentation avec vanne de régulation du circuit
de refroidissement, module de dosage sans papillon fixe)
Il est important de parfaitement identifier la version du module d'alimentation du véhicule. Celle-
ci est indiquée lors de l'identification par le logiciel sur le testeur de diagnostic (section 1.5.2).
Observer impérativement les informations relatives au système et au véhicule sur
ESI[tronic] !
Attention :
Le système doit être vidé avant toute ouverture du circuit d'AdBlue sous peine
d'échappement incontrôlé d'AdBlue ! Ce test se termine toujours par une interruption
du diagnostic. Par conséquent, couper et remettre le contact pour poursuivre le
contrôle.

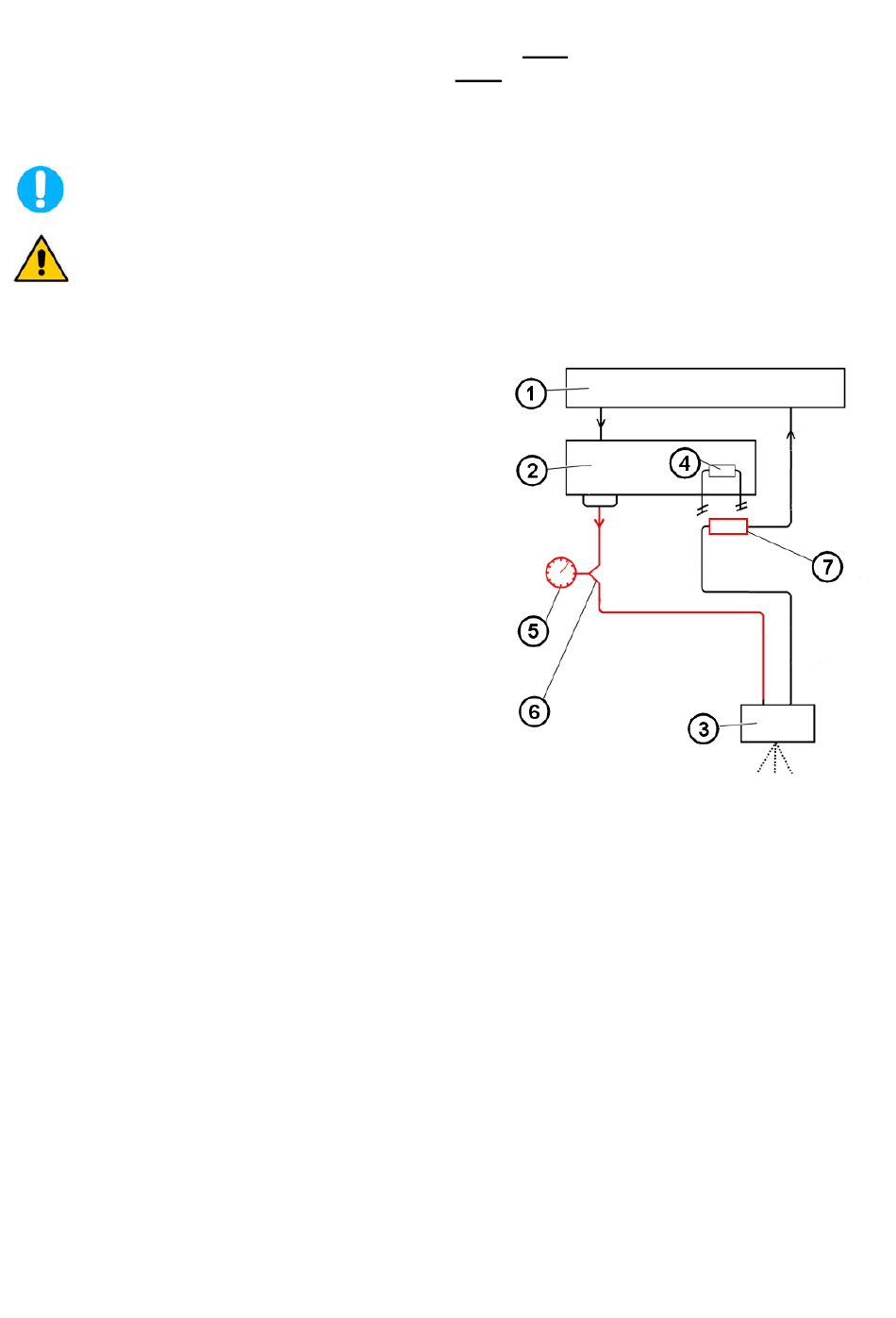

1 - Réservoir d'AdBlue
2 - Module d'alimentation avec
centrale de commande
3 - Module de dosage de contrôle
(avec papillon de retour)
4 - Vanne de régulation du circuit de
refroidissement
5 - Manomètre
6 - Conduite de pression de contrôle,
flexible en Y
7 - Conduite de liaison (adaptateur)
- Raccorder le testeur de diagnostic ou le
module adaptateur (section 8)
- Préparer le module de dosage de contrôle
(section 9) et raccorder le manomètre
(0 986 610 510) à la conduite d'arrivée à l'aide
de la conduite de pression de contrôle flexible
en Y (0 986 610 523).
- Fixer le module de dosage de contrôle au récipient gradué (0,5 l) de manière à ce qu'il soit
possible d'effectuer le dosage dans le récipient gradué.
- Si cela n'a pas encore été fait, raccorder le retour du module de dosage de contrôle à la
conduite de retour du module d'alimentation ou du réservoir avec la conduite de pression de
contrôle (0 986 610 453).
- Démarrer la mesure de la quantité dosée. La première mesure sert à purger le système.
- Retirer la conduite de retour du module de dosage ainsi que la conduite de retour vers le
réservoir d'AdBlue sur le module d'alimentation et ponter les deux conduites à l'aide de la
conduite adaptatrice (0 986 610 294).
Remarque : Le module de dosage de contrôle possède un papillon, contrairement au module
de dosage posé. Il est par conséquent nécessaire de contourner la vanne de régulation du
circuit de refroidissement dans le retour par l'adaptateur.
- Si le test n'est pas effectué jusqu'au bout, vérifier les raccordements, couper et remettre le
contact et redémarrer le test.
- Comparer le débit, le régime et la pression aux valeurs de consigne.
