10. Esecuzione dei test funzionali
10.1 Misurazione della quantità di dosaggio e valutazione dell'aspetto del getto
Rispettare assolutamente le informazioni specifiche del veicolo e del sistema contenute
in ESI[tronic]!
Attenzione:
Rispettare le avvertenze di sicurezza relative alla manipolazione di AdBlue!
Per la misurazione della quantità di dosaggio, tramite il tester di diagnosi vengono realizzati tre
diversi punti di dosaggio. La durata di dosaggio per la quantità grande e la quantità media è di
120 s e per la quantità piccola è di 360 s.
- Determinare il peso proprio dei tre recipienti graduati (0,5 l / 0,25 l / 0,1 l) mediante una
bilancia ed annotare i valori.
Avvertenza:
La bilancia si spegne automaticamente dopo ca. 4 min. Pertanto la funzione <TARA> non può
essere utilizzata per la misurazione della quantità di dosaggio.
- Collegare il tester di diagnosi o il modulo
adattatore (paragrafo 8).
- Smontare il modulo di dosaggio e
prepararlo per la prova (paragrafo 9).
Attenzione:
In nessun caso effettuare il
dosaggio
di AdBlue nel catalizzatore! Ne
conseguirebbero danni irreparabili
al catalizzatore!
- Effettuare la misurazione della quantità di
dosaggio per <quantità grande>
seguendo le istruzioni del tester di
diagnosi. Non è necessario valutare la
quantità di dosaggio, in quanto la prima
misurazione serve per sfiatare il sistema.

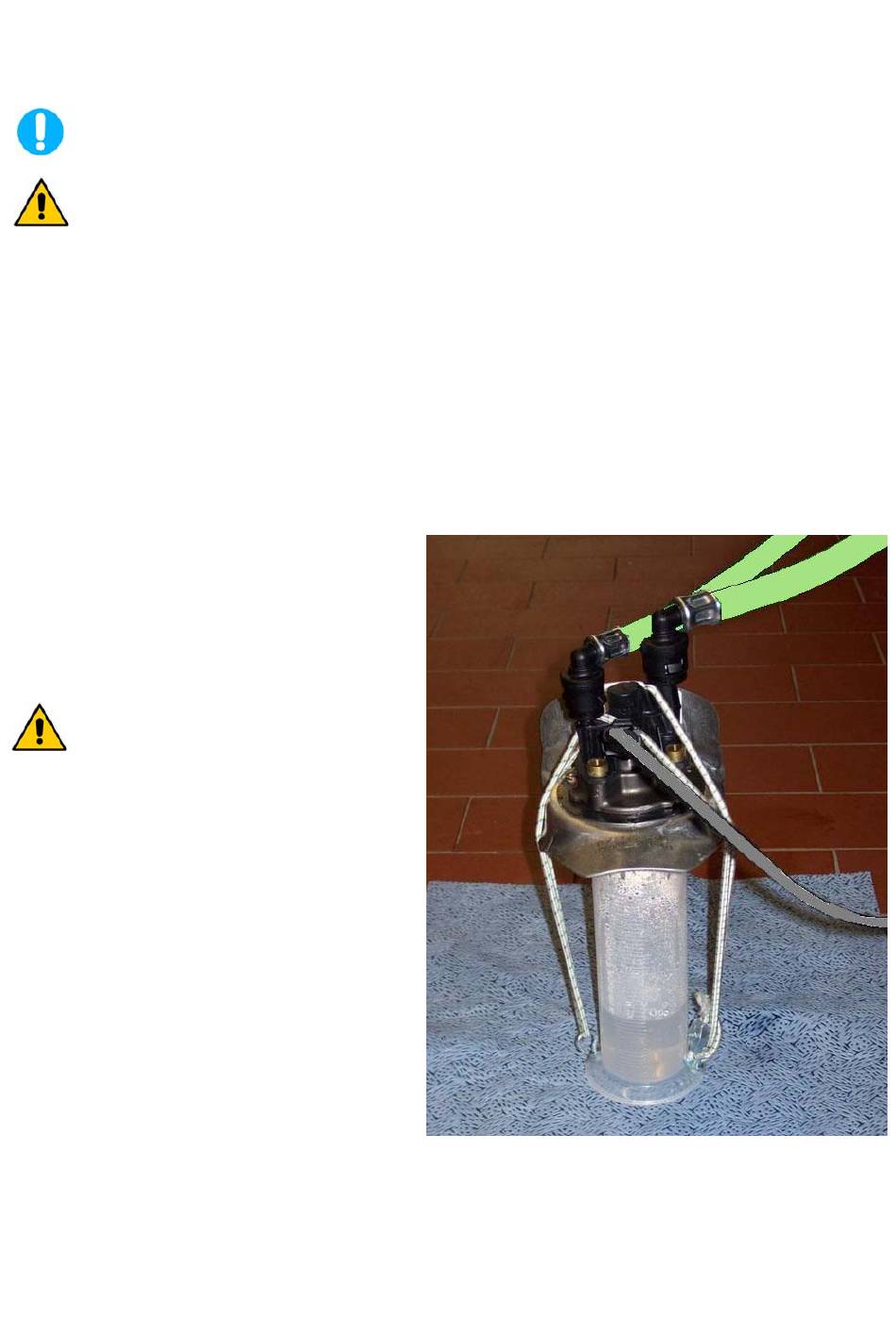

- Svuotare completamente il recipiente
graduato (0,5 l), rimontare il modulo di
dosaggio e fissarlo.
15
