ABB REF 542plus Handbuch Seite 82

1MRS757433 Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm

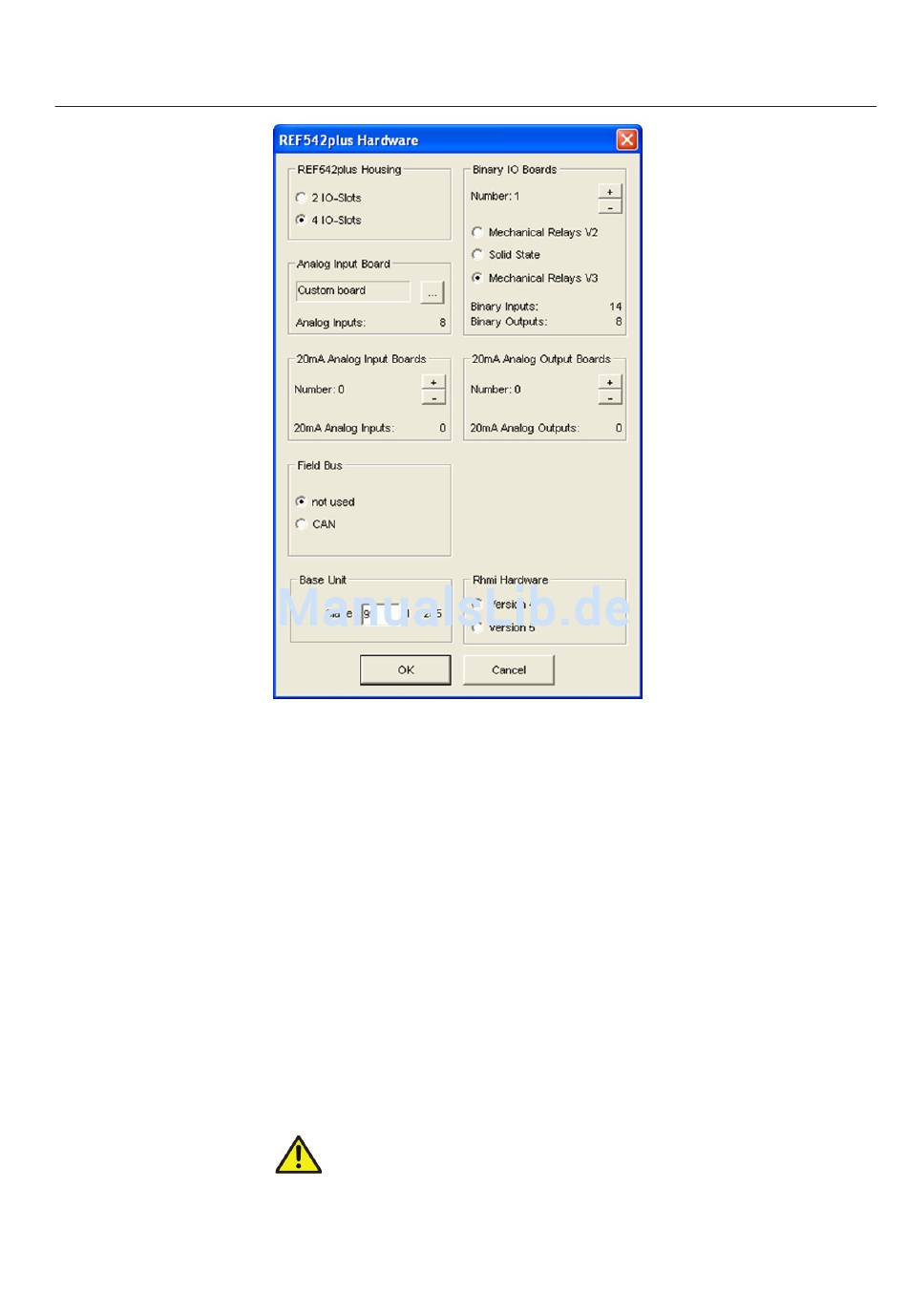

Abb. 4.2.4.-1 Hardware-Konfi guration des REF 542plus
REF 542plus Housing (REF 542plus-Gehäuse)
Wählen Sie für ein normales Gehäuse (2 Eingangs-/Ausgangsslots) die Options-
schaltfl äche 2 IO-Slots und für ein breites Gehäuse (4 Eingangs-/Ausgangsslots) die
Optionsschaltfl äche 4 IO-Slots aus.
Binary IO Boards (Binäre IO-Platinen)
Die Schaltfl äche <+> erhöht und die Schaltfl äche <-> reduziert die Anzahl der ak-
tiven binären Eingangs- und Ausgangsplatinen. Die gewünschte Anzahl wird links
nach Number: angezeigt.
Wählen Sie den Relaistyp aus, der auf den aktiven binären Eingangs- und Aus-
gangsplatinen verwendet werden soll.
oder statische (Transistor) Relais.
In einem REF 542plus können nicht unterschiedliche I/O-Platinen
(mechanische und statische Relais) verwendet werden.
Entweder mechanische (herkömmliche)
REF 542plus
A051053
81
