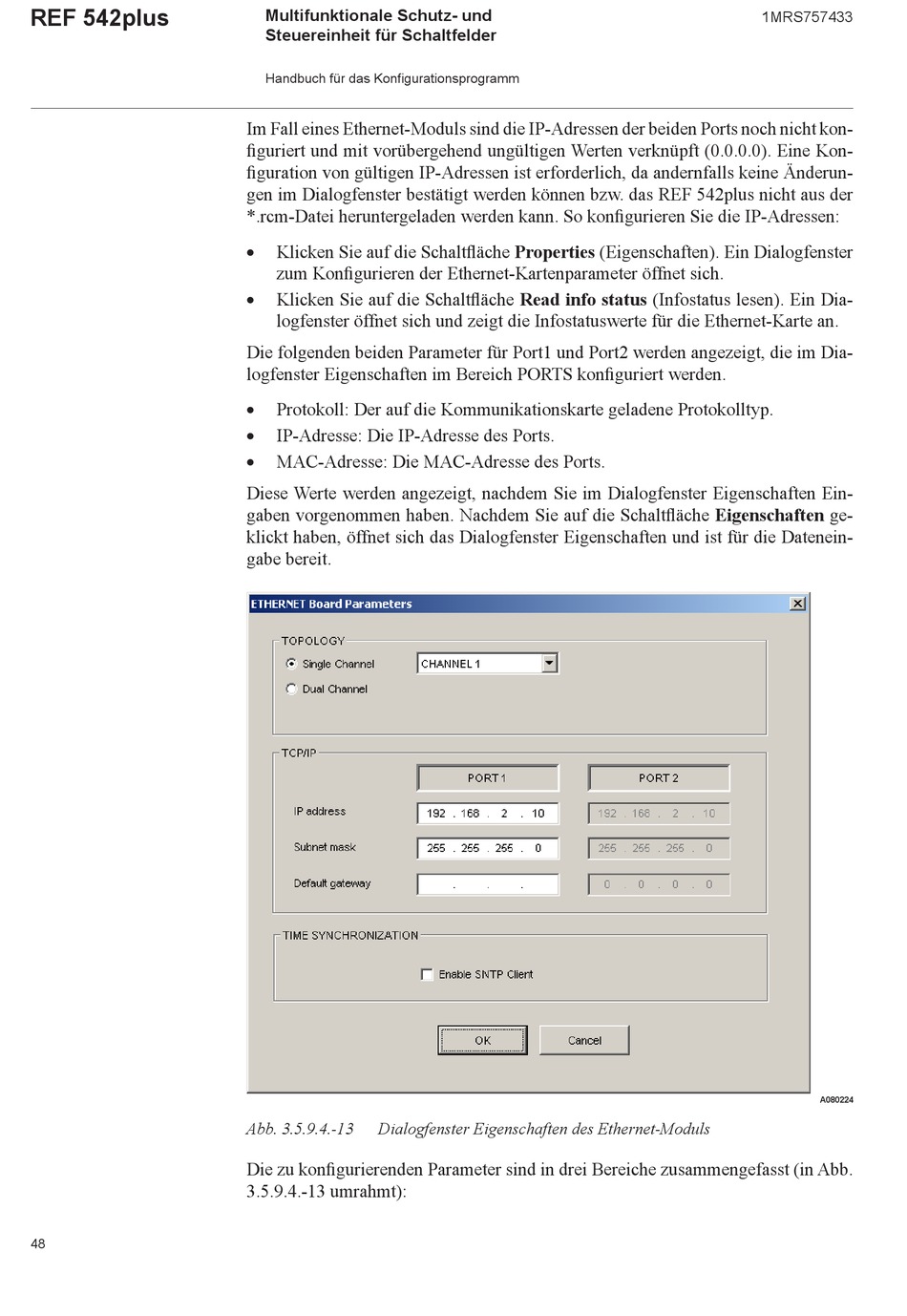

ABB REF 542plus Handbuch Seite 48

REF 542plus
48
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Im Fall eines Ethernet-Moduls sind die IP-Adressen der beiden Ports noch nicht kon-
fi guriert und mit vorübergehend ungültigen Werten verknüpft (0.0.0.0). Eine Kon-
fi guration von gültigen IP-Adressen ist erforderlich, da andernfalls keine Änderun-
gen im Dialogfenster bestätigt werden können bzw. das REF 542plus nicht aus der
*.rcm-Datei heruntergeladen werden kann. So konfi gurieren Sie die IP-Adressen:

Klicken Sie auf die Schaltfl äche Properties (Eigenschaften). Ein Dialogfenster
zum Konfi gurieren der Ethernet-Kartenparameter öffnet sich.

Klicken Sie auf die Schaltfl äche Read info status (Infostatus lesen). Ein Dia-
logfenster öffnet sich und zeigt die Infostatuswerte für die Ethernet-Karte an.
Die folgenden beiden Parameter für Port1 und Port2 werden angezeigt, die im Dia-
logfenster Eigenschaften im Bereich PORTS konfi guriert werden.

Protokoll: Der auf die Kommunikationskarte geladene Protokolltyp.

IP-Adresse: Die IP-Adresse des Ports.

MAC-Adresse: Die MAC-Adresse des Ports.
Diese Werte werden angezeigt, nachdem Sie im Dialogfenster Eigenschaften Ein-
gaben vorgenommen haben. Nachdem Sie auf die Schaltfl äche Eigenschaften ge-
klickt haben, öffnet sich das Dialogfenster Eigenschaften und ist für die Datenein-
gabe bereit.
Abb. 3.5.9.4.-13 Dialogfenster Eigenschaften des Ethernet-Moduls
Die zu konfi gurierenden Parameter sind in drei Bereiche zusammengefasst (in Abb.
3.5.9.4.-13 umrahmt):
1MRS757433
A080224
