REF 542plus
130
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Typische Anwendung
Eine typische Anwendung für das Schaltobjekt 1-1 ist die Verwendung des physi-
schen Ausgangs zum Auslösen eines Spannmotors für die Feder eines Leistungs-
schalters. Die über den physischen Eingang empfangene Ergebnisbestätigung ent-
hält Informationen zum Status der Feder.
Konfi guration

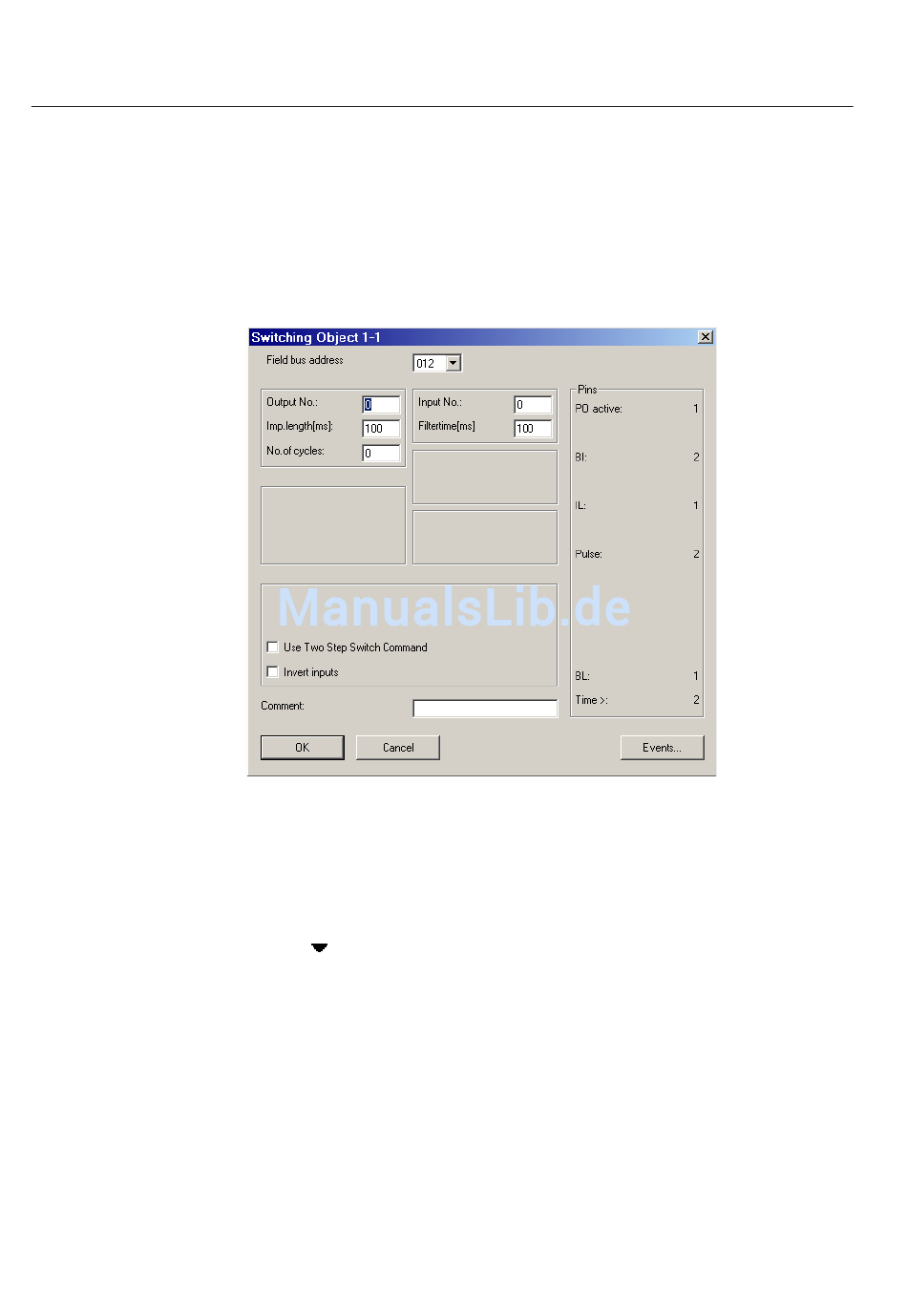

Abb. 4.3.2.4.-2 Konfi gurationsdialogfenster Switching Object (Schaltobjekt) 1-1
Feldbusadresse
Die Feldbusadresse wird automatisch vergeben, sodass jeder Feldbus einmalig ist.
Außerdem kann mithilfe der Feldbusauswahlliste, die durch Klicken der Pfeilschalt-
fl äche < > angezeigt wird, eine alternative Feldbusadresse vergeben werden.
Einstellbereich: 5 bis 49 und 111 bis 127 (Schrittweite: 1)
Standard: Nächste freie Feldbusadresse
Ausgangsnummer [Name] (einmal pro dargestelltem Ausgang)
Geben Sie in das Textfeld Output No. (Ausgangsnummer) [Name] die Nummer des
physischen Ausgangs ein, der dargestellt werden soll. Die zugeordnete Nummer
(weiß unterstrichen) wird im Funktionsblock neben der Verbindung angezeigt.
Einstellbereich: 0 bis [Nummer der binären Ausgänge] (Schrittweite: 1)
Standard: 0
