Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Abbrechen
Wenn Sie auf die Schaltfl äche Cancel (Abbrechen) klicken, werden die Einstel-
lungen nicht in der Konfi gurationssoftware gespeichert. Das Dialogfenster wird
geschlossen.
Die bereitgestellte Standardsprachdatei ist english.stc. Um in eine an-
dere Sprache zu wechseln, muss diese Datei entsprechend übersetzt
werden.
Zeichensätze (zur Verwendung in HMI V4)
Unter Main Menu > Confi gure > HMI > Char Maps (Hauptmenü > Konfi gurie-
ren > HMI > Zeichensätze) wird untenstehendes Dialogfenster angezeigt. Mithilfe
dieses Dialogfensters können Schriftarten (auch Zeichensätze genannt) herunterge-
laden und vom LCD-Bildschirm für die Anzeige der die Geräte begleitenden Texte
verwendet werden.

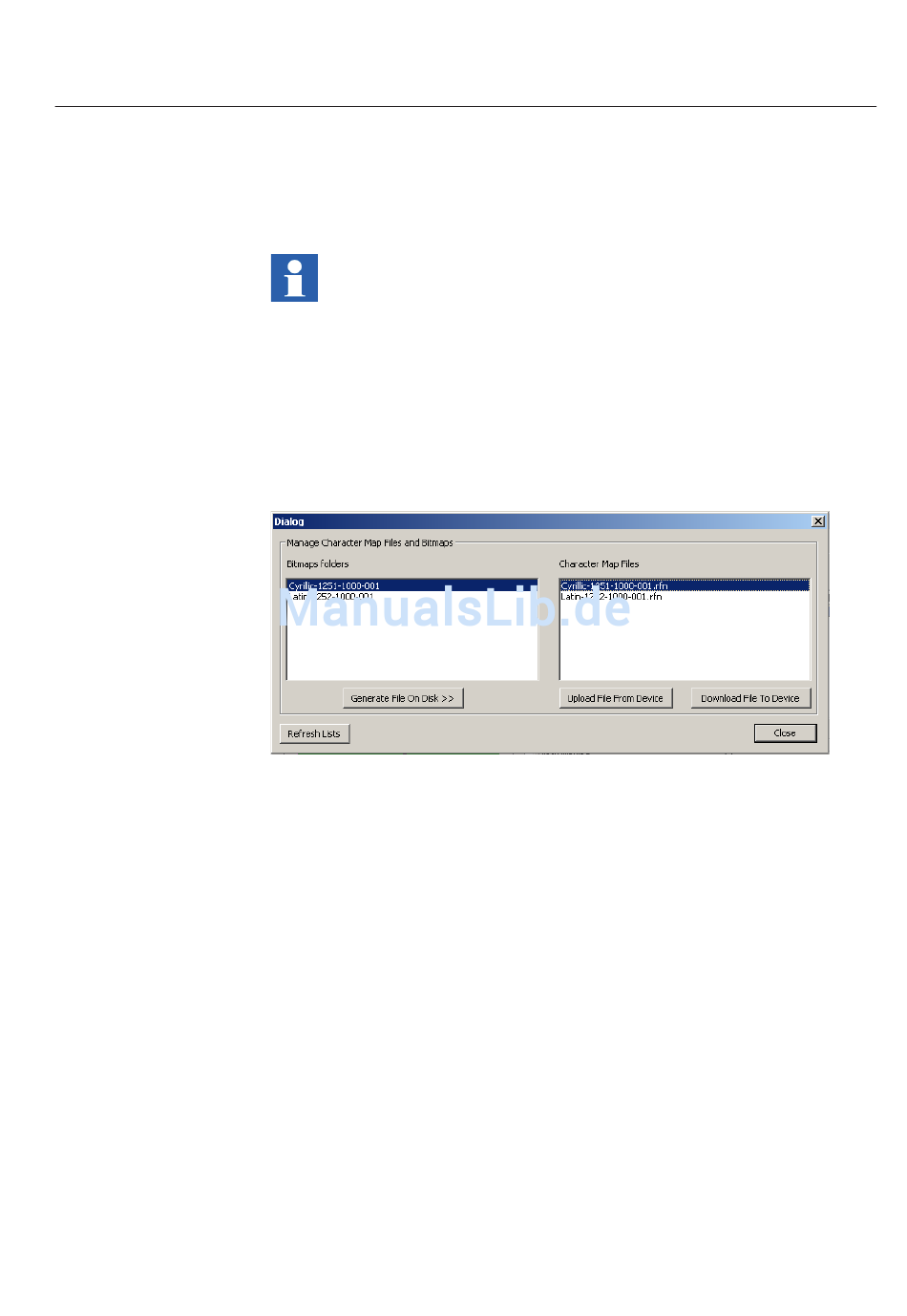

Abb. 4.2.10.-1 Konfi gurationsdialogfenster zur Verwaltung von Schriftarten-Bitmaps
und Zeichensatzdateien
Die Liste auf der linken Seite enthält Ordner mit Zeichen-Bitmaps, die auf dem PC
installiert sind. Es ist möglich, einen neuen Ordner mit Bitmaps (beispielsweise für
neue Sprachen) hinzuzufügen. Das REF 542plus verwendet Bitmaps nicht direkt,
sondern eine erstellte binäre Datei mit dem Namen *.rfn.
Wie in Abb. 4.2.10.-2 dargestellt, enthält die Anlage zwei binäre *.rfn-Dateien. Die-
se werden aus den (sofern bei der Installation ausgewählten) installierten Bitmap-
Ordnern erstellt.
Die Dateien werden durch Klicken auf die Schaltfl äche Generate File On Disk
(Datei auf Datenträger erstellen) erstellt. Die erstellten Dateien haben denselben
Namen wie der Ordner.
