Output: Close (Ausgang: Schließen)
Ausgang
Geben Sie in das Textfeld Output (Ausgang) die Nummer des physischen Ausgangs
ein, der dargestellt werden soll. Die zugeordnete Nummer (weiß unterstrichen) wird
im Funktionsblock neben der Verbindung angezeigt.
Einstellbereich: 0 bis 27 [Nummer der binären Ausgänge] (Schrittweite: 1)
Standard: 0
Impulslänge [ms]
Geben Sie in der Textfeld Pulse length (Impulslänge) [ms] die maximale Dauer für
den Schaltvorgang des Ausgangsrelais ein. In Funktionsblöcken mit Endanschlägen
endet der Schaltvorgang bei Bedarf früher.
Einstellbereich: 0 bis 65000 (Schrittweite: 1)
Standard: 100
Schaltzyklen
Geben Sie in das Textfeld Switch cycles (Schaltzyklen) die Anzahl der Schaltzyklen
während der Rekonfi guration des REF 542plus-Geräts ein.
Einstellbereich: 0 bis 65000 (Schrittweite: 1)
Standard: 0
Eingänge

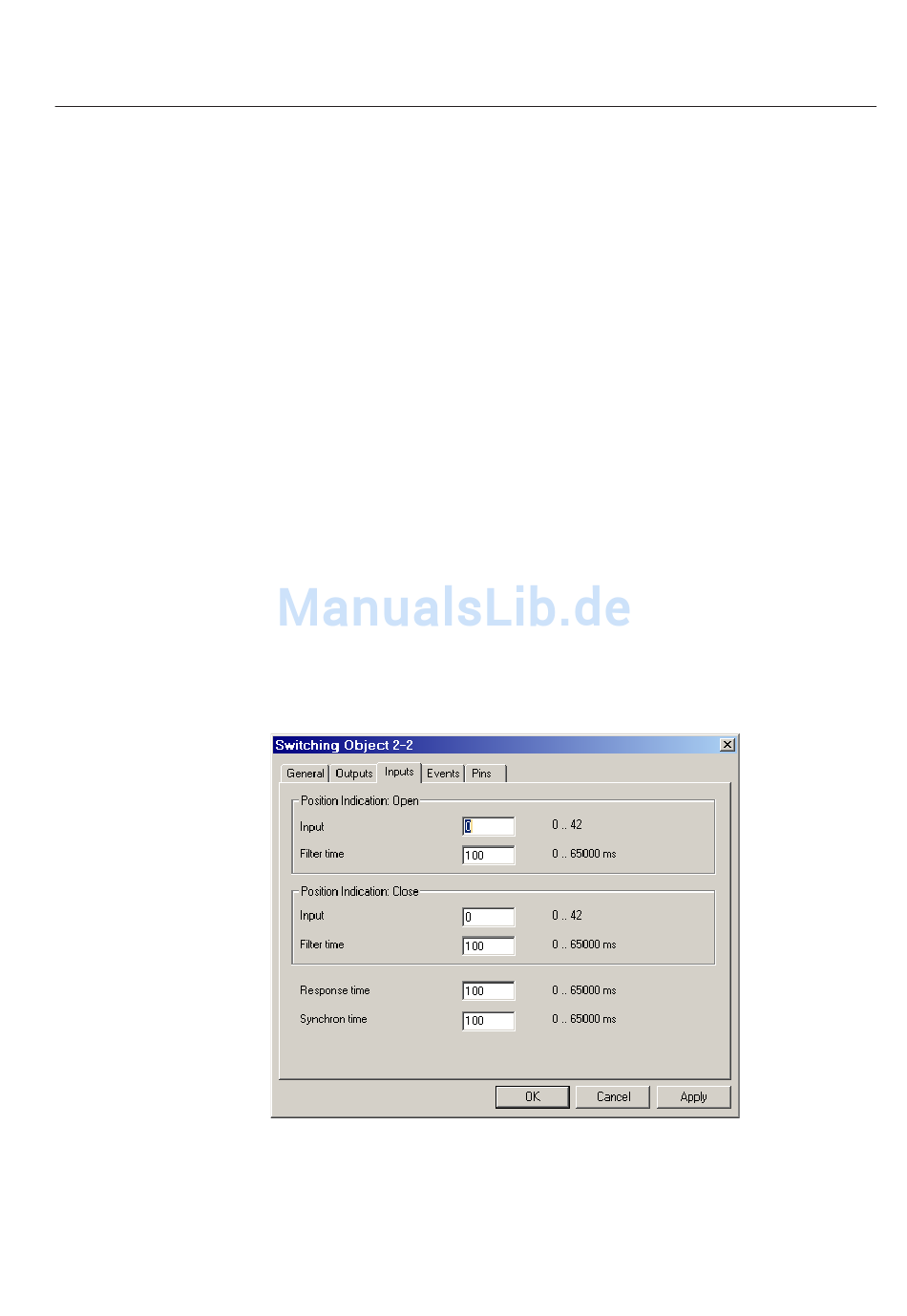

Abb. 4.3.2.7.-4 Registerkarte Inputs (Eingänge), Funktionsblock Schaltobjekt 2-2
